N34TS108C6ECT5G

产品分类: 温度传感器
厂牌: ON SEMICONDUCTOR
产品描述: ±0.75°C (±1°C) 贴片安装,黏合安装
供应商型号: S-N34TS108C6ECT5G
供应商: Future
标准整包数: 5000
ON SEMICONDUCTOR 温度传感器 N34TS108C6ECT5G

N34TS108C6ECT5G概述

    低电压数字温度传感器 N34TS108 技术手册

    产品简介


    N34TS108 是一款具有动态可编程限值窗口和过温和欠温报警功能的数字输出温度传感器。该产品主要用于消费类、计算机和环境应用中的热管理优化。其典型应用包括智能手机和平板电脑的热管理、电池管理、恒温器控制以及环境监测和HVAC系统中的过温和欠温保护。

    技术参数


    - 精度:在 -20°C 到 +85°C 范围内,最大误差为 ±0.75°C;在 -40°C 到 +125°C 范围内,最大误差为 ±1°C。
    - 低静态电流:在 -40°C 至 +125°C 的温度范围内,静态电流仅为 6 μA。
    - 供电范围:1.4 V 至 3.6 V。
    - 分辨率:12 位(0.0625°C)。

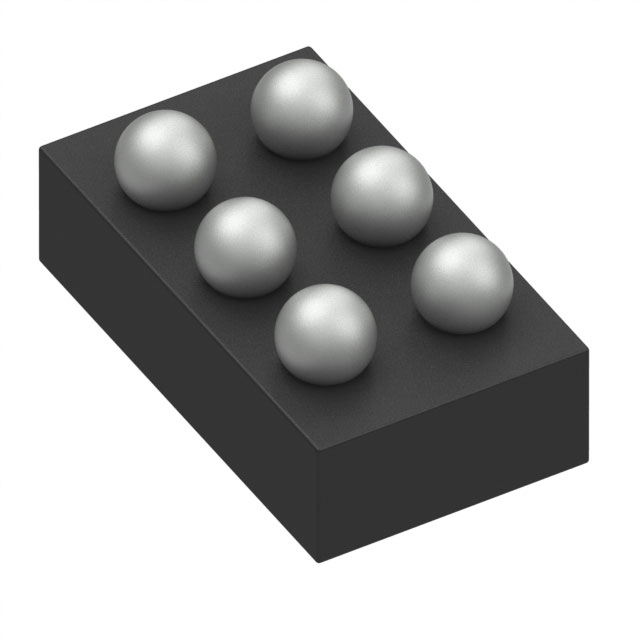

    - 封装:1.2mm × 0.8mm,6 球 WCSP;2.0mm × 2.0mm,UDFN6。
    - 工作温度范围:-40°C 至 +125°C。
    - 绝对最大额定值:供电电压最高为 3.6 V;输入电压范围为 -0.5 V 至 3.6 V。

    产品特点和优势


    N34TS108 具备多项独特功能和优势,包括动态可编程限值窗口、过温和欠温报警功能,这使得它在无需频繁温度读取的情况下即可实现优化的温度控制。此外,它的高精度、低静态电流和宽工作温度范围使其适用于各种苛刻的应用场景。

    应用案例和使用建议


    - 智能手机和平板电脑:由于其低功耗和高精度,N34TS108 可以用于智能手机和平板电脑的热管理,确保设备在高温时能够安全运行。
    - 电池管理:通过监控电池温度,可以在电池过热时及时采取措施,避免潜在的安全隐患。
    - 恒温器控制:利用其精确的温度测量功能,可以实现精准的恒温控制,提高能源效率。
    - 环境监测:N34TS108 可以监测环境温度变化,从而提供及时的预警信息。
    使用建议:
    - 在设计电路时,注意供电电压和输入电压的限制,避免损坏传感器。
    - 选择合适的外部拉高电阻,确保 ALERT 引脚的信号完整性。
    - 配置寄存器时,合理设置限值,确保温度传感器在预期范围内工作。

    兼容性和支持


    N34TS108 支持 SMBus 和两线接口,允许最多三个设备共享同一总线,并具备 SMBus 告警功能。制造商提供了详细的技术支持文档和在线资源,以帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题一:如何配置传感器的工作模式?
    解决方案:通过配置寄存器的 M1 和 M0 位来设置传感器的工作模式。例如,设置 M1 和 M0 为 ‘01’ 启动一次温度转换。

    - 问题二:如何更改温度限值?
    解决方案:通过写入 THIGH 和 TLOW 寄存器的值来设置温度限值。每次更改后,需要重新启动传感器以使新设置生效。

    总结和推荐


    综上所述,N34TS108 是一款高性能的数字温度传感器,特别适合于需要精确温度监测和控制的应用。其卓越的精度、低功耗和广泛的适用范围使其在市场上具有很强的竞争力。强烈推荐将其应用于对温度敏感的应用场景中,如智能手机、平板电脑和HVAC系统。

N34TS108C6ECT5G参数

参数
温度范围 -
温度阈值 -
精度 ±0.75°C (±1°C)
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

N34TS108C6ECT5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

N34TS108C6ECT5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 温度传感器 ON SEMICONDUCTOR N34TS108C6ECT5G N34TS108C6ECT5G数据手册

N34TS108C6ECT5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1322 ¥ 1.1567
10000+ $ 0.13 ¥ 1.1272
15000+ $ 0.13 ¥ 1.1175
20000+ $ 0.1254 ¥ 1.0885
25000+ $ 0.1232 ¥ 1.041
库存: 60000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 5783.5
