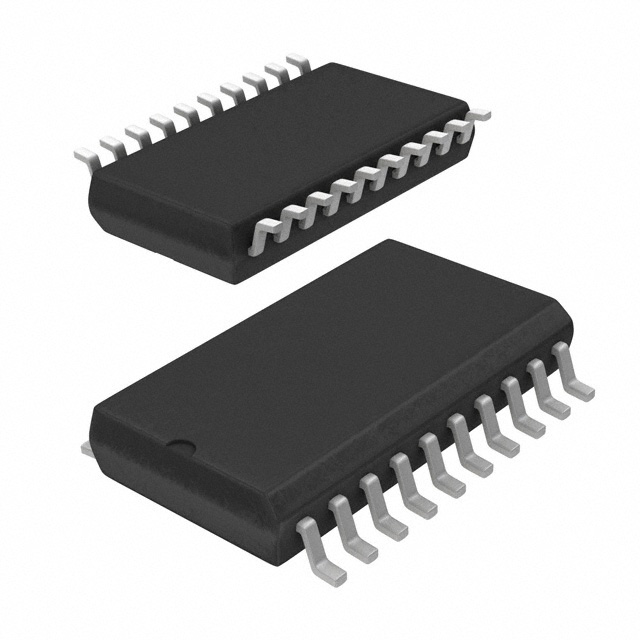

74ABT244CSJ

厂牌: ON SEMICONDUCTOR
产品描述: 非反相 三态 8 8 2 4 4.5V 5.5V 64mA Buffer,Non-Inverting 32mA SOP-20 贴片安装 12.6mm*5.3mm*1.8mm
供应商型号: CY-74ABT244CSJ
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 缓冲器/驱动器/收发器 74ABT244CSJ

74ABT244CSJ概述


    产品简介


    74ABT244 八位缓冲器/线路驱动器
    74ABT244 是一款八位缓冲器和线路驱动器,具有三态输出功能。该器件专为用作存储器和地址驱动器、时钟驱动器或总线导向型发送器/接收器而设计。它广泛应用于各种数字系统中,特别是在需要高可靠性和快速响应的应用场景中。

    技术参数


    一般描述
    - 非反相缓冲器
    - 输出漏电流能力高达 64mA,源电流能力高达 32mA
    - 保证输出延迟
    - 保证多输出切换规格
    - 输出切换规格适用于 50pF 和 250pF 负载
    - 保证同时切换、噪声水平和动态阈值性能
    - 保证锁存保护
    - 在整个上电和下电周期内,高阻抗无损总线加载
    - 非破坏性热插拔能力
    - 禁用时间小于启用时间以避免总线竞争
    订购信息
    - 封装形式包括小型封装集成电路(SOIC)、小外形封装(SOP)、紧缩小外形封装(SSOP)和薄紧缩小外形封装(TSSOP)
    - 每种封装都有对应的订购代码
    绝对最大额定值
    - 存储温度:-65°C 至 +150°C
    - 偏置条件下的环境温度:-55°C 至 +125°C
    - 偏置条件下的结温:-55°C 至 +150°C
    - VCC 引脚电位至接地引脚电位:-0.5V 至 +7.0V
    - 输入电压:-0.5V 至 +7.0V
    - 输入电流:-30mA 至 +5.0mA
    - 施加到任一禁用或断电状态输出的电压:-0.5V 至 5.5V
    - 高电平状态的电压:-0.5V 至 VCC
    - 低电平状态输出电流:最大为额定 IOL 的两倍
    - 直流锁存源电流:-500mA
    - 过压锁存电流:10V
    - 自由空气环境温度:-40°C 至 +85°C
    - 电源电压:+4.5V 至 +5.5V
    直流电气特性
    - 输入高电平电压:2.0V
    - 输入低电平电压:0.8V
    - 输出高电平电压:2.5V(最小值,IOL = -3mA),2.0V(最小值,IOL = -32mA)
    - 输出低电平电压:0.55V(IOL = 64mA)
    交流电气特性
    - 传播延迟:1.0ns 至 5.3ns
    - 数据到输出的时间:1.0ns 至 5.0ns
    - 输出使能时间:1.5ns 至 6.5ns
    - 输出禁止时间:1.7ns 至 5.6ns

    产品特点和优势


    - 非反相缓冲器:确保信号的完整性。
    - 高输出电流能力:能够承受较高的电流负载,增强可靠性。
    - 稳定的输出延迟:确保输出信号的一致性和稳定性。
    - 良好的温度和电压范围:在宽泛的工作条件下仍能保持高性能。
    - 非破坏性热插拔能力:可以在不断电的情况下安全插入和拔出,提升系统的可用性和灵活性。

    应用案例和使用建议


    应用案例
    74ABT244 广泛用于多种数字电路中,例如:
    - 存储器和地址驱动器:确保数据的稳定传输。
    - 时钟驱动器:提供准确的时钟信号,保证系统同步。
    - 总线导向型发送器/接收器:实现多个设备之间的高效通信。
    使用建议
    - 选择合适的封装形式:根据具体应用需求选择合适的封装形式,例如 SOIC 或 SOP。
    - 注意电源电压范围:确保供电电压在 +4.5V 至 +5.5V 之间,避免因电压过高或过低导致损坏。
    - 考虑散热:由于器件在高电流情况下会发热,建议合理布置散热片或采用散热材料以确保长期稳定运行。

    兼容性和支持


    - 兼容性:该器件与多种其他电子元器件和设备兼容,可方便地集成到现有系统中。
    - 支持和服务:Fairchild Semiconductor 提供全面的技术支持和售后服务,包括详细的文档、软件工具和在线技术支持。

    常见问题与解决方案


    1. 问题:器件在高电流工作时过热。
    - 解决方案:确保合理布局散热片,增加散热材料,并考虑降低工作电流以减少发热。

    2. 问题:电源电压超出规定范围。
    - 解决方案:检查电源供应,确保电压在 +4.5V 至 +5.5V 之间。

    3. 问题:输出信号不稳定。
    - 解决方案:检查电路连接,确保所有输入和输出端口正确连接,并考虑增加滤波电容以提高信号质量。

    总结和推荐


    综合评估
    74ABT244 是一款高性能的八位缓冲器和线路驱动器,具备出色的输出能力和稳定性。它在各种应用场景中表现出色,特别是存储器和地址驱动器、时钟驱动器以及总线导向型发送器/接收器等场合。其广泛的温度和电压范围使其能够在苛刻环境下保持稳定工作。
    推荐
    鉴于其卓越的功能和广泛的适用性,强烈推荐使用 74ABT244 作为高性能的缓冲器和驱动器解决方案。

74ABT244CSJ参数

参数
最小工作供电电压 4.5V
元件数量 2
逻辑功能 Buffer,Non-Inverting
低电平输出电流 64mA
输出数量 8
极性 非反相
输入类型 -
输出类型 三态
最大工作供电电压 5.5V
每元件位数 4
高电平输出电流 32mA
输入数量 8
Iq-静态电流 -
长*宽*高 12.6mm*5.3mm*1.8mm
通用封装 SOP-20
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装
