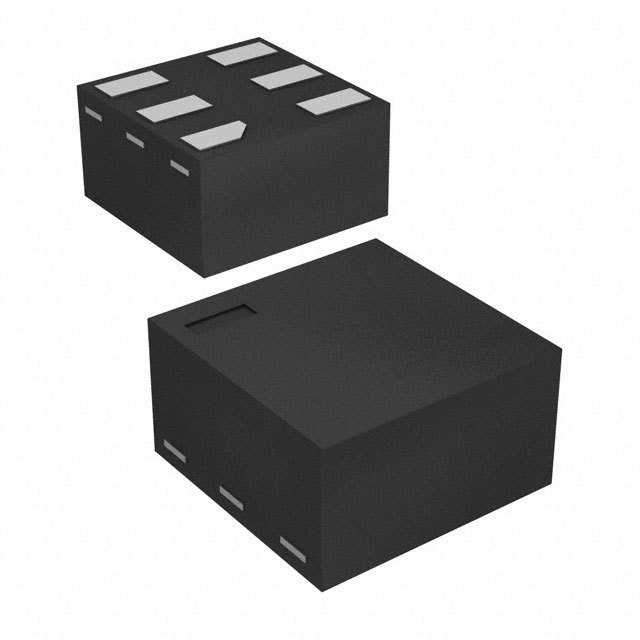

NC7SV02FHX

产品分类: 逻辑门
厂牌: ON SEMICONDUCTOR
产品描述: 3.3ns@ 3.3V,30pF 2 2 1 900mV 3.6V 24mA NOR Gate TinyLogic ULP 24mA MICROPAK-2 贴片安装,黏合安装 1mm(长度)*1mm(宽度)
供应商型号: FL-NC7SV02FHX
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 逻辑门 NC7SV02FHX

NC7SV02FHX概述

    TinyLogic ULP-A 2-Input NOR Gate NC7SV02 技术手册概述

    1. 产品简介


    NC7SV02 是一款小型逻辑单元,属于低功耗(Ultra-Low Power, ULP)系列。这款2输入NOR门集成电路专为需要高可靠性、紧凑尺寸的应用设计。它可以在0.9V至3.6V的电压范围内工作,适用于多种数字电路设计中的逻辑运算。NC7SV02在许多工业和消费电子应用中都得到了广泛应用,如智能家居系统、便携式设备以及汽车电子控制系统。

    2. 技术参数


    - 工作电压范围:0.9 V 至 3.6 V
    - 传播延迟时间(tPD):1.5 ns(典型值,3.3V)
    - 电源电流:±50 mA
    - 输出电流能力:源/ Sink 24 mA(3.3V时)
    - 温度范围:-40°C 至 +85°C
    - 封装类型:SC-88A、MicroPak
    - 电气特性:
    - 高电平输入电压(VIH):范围为0.9V至3.6V,具体阈值取决于供电电压
    - 低电平输入电压(VIL):0.9V 至 0.5V
    - 高电平输出电压(VOH):大于0.9V至VCC-0.1V(对应不同输出电流)
    - 低电平输出电压(VOL):小于0.1V至0.2V(对应不同输出电流)

    3. 产品特点和优势


    - 超低功耗:能够在极低电压下正常工作,并保持高性能表现。
    - 过电压保护:输入和输出端均可承受高达3.6V的电压,增加了系统的稳定性和可靠性。
    - 快速响应:传播延迟仅为1.5ns,适合高速数字信号处理。
    - 广泛温度适应性:能在-40°C到+85°C的环境中稳定运行。
    - 无铅、环保材料:符合RoHS标准,对环境友好。

    4. 应用案例和使用建议


    - 智能家居:用于控制智能灯泡、温控开关等设备的逻辑运算。
    - 便携式设备:电池供电的设备中,利用其低功耗特性延长设备使用寿命。
    - 汽车电子:车载信息系统、安全气囊控制系统中的逻辑计算。
    使用建议:
    - 在布线设计中考虑信号完整性,避免长线缆造成的干扰。
    - 选择适当的封装以满足特定应用的空间需求。

    5. 兼容性和支持


    - 兼容性:该器件可以与其他相同逻辑标准的IC直接连接,无需额外的转换电路。
    - 技术支持:ON Semiconductor提供详尽的技术文档和在线支持,客户可以通过官方网站获得最新资料和技术帮助。

    6. 常见问题与解决方案


    - 问题:在极端温度条件下,输出电压不稳定。
    - 解决方案:确保供电电压稳定,使用稳压电源,并检查电路板布局是否合理。
    - 问题:在高频率切换时出现信号延迟。
    - 解决方案:减少负载电容,选用更合适的驱动能力的输入端口。

    7. 总结和推荐


    综上所述,NC7SV02是一款高度可靠的低功耗2输入NOR门集成电路,具备优异的性能和广泛的适用性。无论是家用电器还是复杂系统,其都能胜任逻辑运算的任务。强烈推荐在需要高性能、低功耗的场合使用此产品。ON Semiconductor作为知名供应商,提供了完备的支持和服务,使开发过程更为顺畅。

NC7SV02FHX参数

参数
传播延迟时间 3.3ns@ 3.3V,30pF
最小工作供电电压 900mV
输入数量 2
电路数量 1
低电平输出电流 24mA
施密特触发器输入 -
逻辑功能 NOR Gate
最大工作供电电压 3.6V
栅极数量 2
输出数量 -
输出类型 -
高电平输出电流 24mA
逻辑系列 TinyLogic ULP
长*宽*高 1mm(长度)*1mm(宽度)
通用封装 MICROPAK-2
安装方式 贴片安装,黏合安装
包装方式 卷带包装

NC7SV02FHX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NC7SV02FHX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 逻辑门 ON SEMICONDUCTOR NC7SV02FHX NC7SV02FHX数据手册

NC7SV02FHX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0584 ¥ 0.4944
库存: 85000
起订量: 10207 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.49
直接购买
加入购物车
