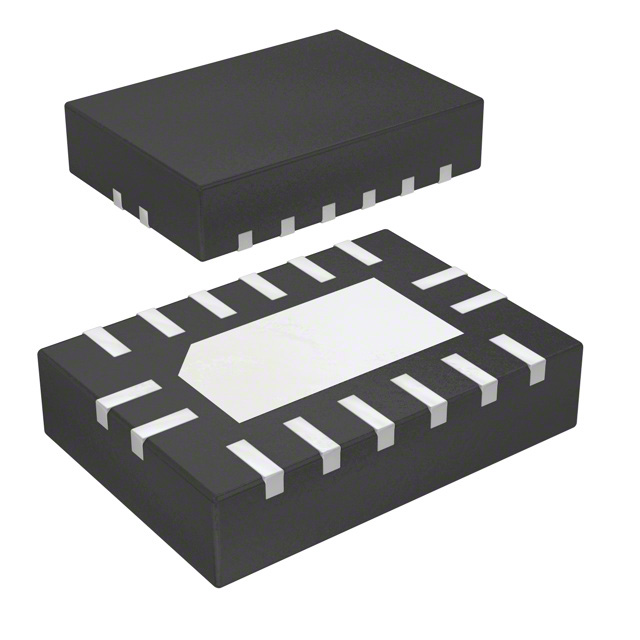

FXL2SD106BQX

产品分类: 电平转换器
厂牌: ON SEMICONDUCTOR
产品描述: Voltage Level 8.5ns 三态,非反相 1 6 1.1V 3.6V 100Mbps 双向 1.1V~3.6V 1.1V~3.6V QFN 贴片安装,黏合安装 3.5mm(长度)*2.5mm(宽度)
供应商型号: FL-FXL2SD106BQX
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 电平转换器 FXL2SD106BQX

FXL2SD106BQX概述

    FXL2SD106 低电压双电源6位电压转换器技术手册

    产品简介


    FXL2SD106 是一款由 Fairchild Semiconductor(现为 ON Semiconductor)生产的低电压双电源6位电压转换器。它支持双向接口,能够在1.1V至3.6V的多种逻辑电平之间进行电压转换。该产品广泛应用于需要电压隔离或电平转换的电子设备中,如通信系统、便携式设备以及工业自动化设备等。

    技术参数


    供电范围:VCCA, VCCB:1.1V 至 3.6V
    输入电压范围:
    - 端口A:0.0V 至 3.6V
    - 端口B:0.0V 至 3.6V
    - 控制端OE, CLK IN:0.0V 至 VCCA
    输出电压范围:
    - 端口A:0.75 x VCCA 至 0.8 x VCCA
    - 端口B:0.75 x VCCB 至 0.8 x VCCB
    电气特性:
    - 最大输入电流(VIO < 0V):-50mA
    - 最大输出电流(VIO < 0V):+50mA
    - 输出高阻态电流:±2.0μA
    - 静态输出电流:±20.0μA
    电气特性(动态):
    - 最大上升时间(ta = -40°C 至 +85°C):3.5ns
    - 最大下降时间(ta = -40°C 至 +85°C):3.5ns
    - 最大输出电流高(ta = -40°C 至 +85°C):±18.0mA
    - 最大输出电流低(ta = -40°C 至 +85°C):±18.0mA
    工作环境:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C

    产品特点和优势


    1. 双向接口:支持1.1V和3.6V之间的双向电压转换。
    2. 非优选上电:可以先上电任何一侧的VCC。
    3. 输出高阻态保护:当任一侧的VCC为0V时,输出处于高阻态。
    4. 内部上拉电路:消除对外部上拉电阻的需求。
    5. 高速传输:高达80Mbps的吞吐量。
    6. 高抗静电能力:ESD保护超过12kV HBM(B端口I/O到GND)。

    应用案例和使用建议


    应用案例:
    FXL2SD106 可用于多种不同应用,如连接不同电压域的微控制器和传感器。例如,在一个由1.8V MCU和3.3V传感器组成的系统中,FXL2SD106能够确保两者间的数据交换顺利进行。
    使用建议:
    - 在应用中,务必正确处理电源上电顺序。推荐先上电VCC,再驱动OE输入以启用设备。
    - 对于未使用的输入和I/O引脚,应当将其拉高或接地,避免可能的噪声干扰。

    兼容性和支持


    FXL2SD106 可以与各种标准逻辑电平接口兼容。如果您在使用过程中遇到任何问题,ON Semiconductor 提供详尽的技术支持和文档资料。此外,您也可以通过技术支持邮箱 Fairchildquestions@onsemi.com 获得帮助。

    常见问题与解决方案


    常见问题1:在电源上电时,设备输出高阻态。
    解决方案:检查电源上电顺序是否符合推荐序列。如果已按推荐顺序操作,但仍存在问题,请联系技术支持获取进一步帮助。
    常见问题2:设备无法正常工作。
    解决方案:检查所有连接和电源供应是否稳定,确认电源电压在推荐范围内。必要时,可重新初始化设备并重新启动系统。

    总结和推荐


    总体来看,FXL2SD106是一款功能强大且性能稳定的低电压双电源6位电压转换器。它不仅具备出色的电气特性,而且支持广泛的电压范围,适合多种应用场合。推荐给需要高效、可靠的电压转换解决方案的工程师和设计师们。

FXL2SD106BQX参数

参数
通道类型 双向
输入信号类型 -
输出信号类型 -
每个电路的通道数 6
电路数量 1
最小工作供电电压 1.1V
电压- VCCB 1.1V~3.6V
电压- VCCA 1.1V~3.6V
数据速率 100Mbps
转换器类型 Voltage Level
输出类型 三态,非反相
最大工作供电电压 3.6V
传播延迟时间 8.5ns
长*宽*高 3.5mm(长度)*2.5mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FXL2SD106BQX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FXL2SD106BQX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电平转换器 ON SEMICONDUCTOR FXL2SD106BQX FXL2SD106BQX数据手册

FXL2SD106BQX封装设计

查看详情并下载
Symbol
Footprint
3D Model
