FST3126MX

厂牌: ON SEMICONDUCTOR
产品描述: 250μs 单相 4 4 4 4V 5.5V 128mA SOIC-14 贴片安装,黏合安装 8.75mm*4mm*1.5mm
供应商型号: CY-FST3126MX
供应商: Avnet
标准整包数: 1

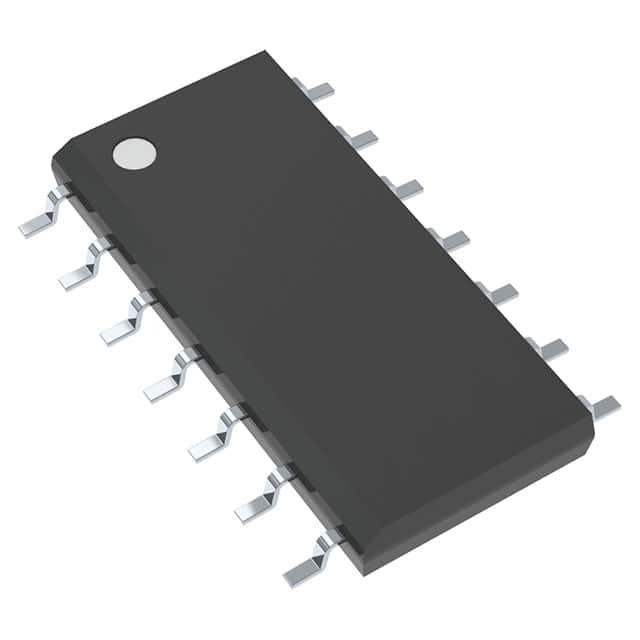

ON SEMICONDUCTOR 模拟开关/多路复用器 FST3126MX

FST3126MX概述

    FST3126 4-Bit Bus Switch:技术手册摘要

    产品简介


    FST3126 是一款由 ON Semiconductor 生产的 4-Bit 高速 CMOS 电平兼容总线开关。它设计用于提供两个端口之间的低阻抗连接,从而实现高速数据传输。FST3126 主要应用于计算机系统、通信设备和消费电子产品等领域,特别适合于需要快速切换和高数据传输率的应用场景。

    技术参数


    FST3126 的技术参数如下所示:
    - 供应电压 (VCC): -0.5V 至 +7.0V
    - 输入电压 (VIN): -0.5V 至 +7.0V
    - 输出电压 (VOUT): 0V 至 5.5V
    - 开关电阻 (RON): 在不同条件下的典型值为 4Ω 至 20Ω
    - 传播延迟 (tPHL, tPLH): 0.25ns(典型)
    - 控制引脚输入电容 (CIN): 3pF
    - 输入/输出电容 (CI/O): 5pF
    - 最大开关电流 (IOUT): 128mA

    产品特点和优势


    - 低开关电阻:4Ω 的低电阻保证了信号传输时的最小损耗,提高了系统的整体效率。
    - 最小传播延迟:0.25ns 的传播延迟使得 FST3126 能够快速响应,非常适合高速数据处理系统。
    - 零位移:在直通模式下无位移,保证了信号的纯净度。
    - 控制输入兼容 TTL 水平:确保了与现有 TTL 系统的良好兼容性。

    应用案例和使用建议


    FST3126 广泛应用于多路复用器、总线控制器和数据总线隔离器等场合。例如,在计算机存储系统中,可以利用 FST3126 实现高速数据总线的切换。使用建议包括:
    - 信号完整性优化:保持所有未使用的控制输入处于高电平或低电平状态,避免悬空输入引起不必要的噪声。
    - 散热管理:考虑到 128mA 的最大开关电流,确保良好的散热以避免过热。

    兼容性和支持


    FST3126 支持多种封装形式,包括 SOIC、TSSOP 和 QSOP。厂商提供了广泛的技术支持和维护服务,确保客户能够充分利用其性能。此外,可以通过访问 ON Semiconductor 的官方网站获取最新的订购信息和支持文档。

    常见问题与解决方案


    - Q: 如何防止悬空输入?
    - A: 通过外部上拉或下拉电阻将未使用的控制输入固定在高电平或低电平。

    - Q: 是否可以在低温环境下使用?
    - A: 可以,在-40°C 至 +85°C 的温度范围内,FST3126 的性能是稳定的。确保电路设计符合这些要求即可。

    总结和推荐


    FST3126 4-Bit Bus Switch 是一款高性能、多功能的总线开关。其低电阻、高可靠性和广泛的适用范围使其成为高速数据传输系统中的理想选择。强烈推荐给需要高速切换和高传输速率的应用场景。

FST3126MX参数

参数
最小工作供电电压 4V
供电类型 单相
传播延迟时间 250μs
低电平输出电流 128mA
输出数量 4
输入数量 4
高电平输出电流 -
电路数量 4
最大工作供电电压 5.5V
长*宽*高 8.75mm*4mm*1.5mm
通用封装 SOIC-14
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

FST3126MX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FST3126MX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 模拟开关/多路复用器 ON SEMICONDUCTOR FST3126MX FST3126MX数据手册

FST3126MX封装设计

查看详情并下载
Symbol
Footprint
3D Model
