NLX2G04BMX1TCG

产品分类: 其他逻辑器件
厂牌: ON SEMICONDUCTOR
产品描述: 1.65V 5.5V ULLGA 贴片安装,黏合安装
供应商型号: CY-NLX2G04BMX1TCG
供应商:
标准整包数: 1

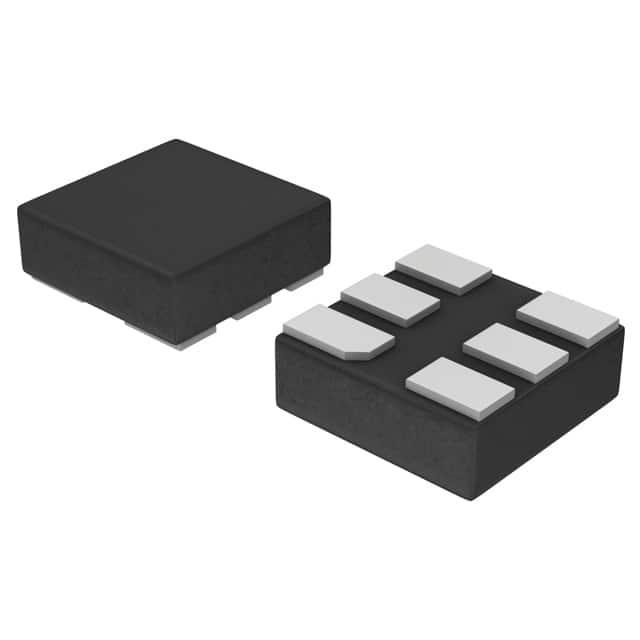

ON SEMICONDUCTOR 其他逻辑器件 NLX2G04BMX1TCG

NLX2G04BMX1TCG概述


    产品简介


    NLX2G04 双路反相器 是一款高级高速CMOS双路反相器,具有超小封装。这款微型反相器不仅具备高抗过电压能力(OVT),确保输入输出引脚在高达7.0V的电压下也能得到保护,而且拥有极低功耗、高开关速度和平衡的传播延迟。该产品适用于各种需要高性能和小型化电子组件的应用领域,如消费电子、工业控制和通信设备等。

    技术参数


    - 供电电压范围: 1.65V 至 5.5V
    - 最大输入电压: 7.0V
    - 最大输出电压: 7.0V
    - 电源电流 (ICC): 1μA (最大)
    - 开关速度 (tPD): 1.8ns (典型值 @ VCC = 5.0V)
    - 传播延迟 (tPLH/tPHL): 1.8ns (典型值)
    - 输入泄漏电流 (IIN): 0至5.5V, 0至±1.0μA
    - 工作温度范围: -55°C 至 +125°C
    - 封装类型: ULLGA6 (1.2 x 1.0mm), UDFN6 (1.2 x 1.0mm, 1.45 x 1.0mm, 1.0 x 1.0mm)

    产品特点和优势


    1. 高开关速度:典型的传播延迟仅为1.8ns,这使得NLX2G04能够在高频率应用中提供出色的性能。
    2. 低功耗:在工作温度范围内仅消耗1μA的静态电流,从而大大延长了电池寿命。
    3. 抗过电压能力:允许输入输出端口承受高达7.0V的电压,增强了设备的稳定性和可靠性。
    4. 超小封装:有多种不同尺寸的封装选项,如ULLGA6、UDFN6等,适用于空间受限的设计。
    5. 无铅设计:符合环保要求,适合对材料有严格要求的应用场合。

    应用案例和使用建议


    NLX2G04双路反相器广泛应用于各类数字电路设计中,例如微处理器复位信号、时钟信号的翻转等。对于高频率和低功耗要求的应用场合尤为适用。使用建议包括:
    - 确保所有连接点的焊接质量良好,以防止因接触不良导致的信号失真。
    - 在复杂电路中使用时,考虑到电源和接地线的布局和阻抗匹配,确保信号完整性。
    - 使用适当的去耦电容来滤除电源纹波,提高整体系统的稳定性。

    兼容性和支持


    NLX2G04支持常见的直流电源电压范围,并且与大多数标准逻辑电路兼容。制造商提供了详尽的技术文档和应用指南,确保用户能够顺利集成到现有系统中。此外,技术支持团队随时准备解答用户在使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题: 设备在高频率下工作不稳定。
    - 解决方案: 检查电源去耦电容是否安装得当,确保信号路径无噪声干扰。
    2. 问题: 输入电压超过7.0V导致损坏。
    - 解决方案: 添加合适的电压钳位电路,确保输入电压不会超过额定值。
    3. 问题: 输出信号不稳定。
    - 解决方案: 检查输出负载是否过大,适当增加输出驱动能力或减少负载。

    总结和推荐


    NLX2G04双路反相器凭借其卓越的性能和小巧的封装,在多个应用场景中表现出色。其低功耗、高开关速度和良好的抗过电压能力使其成为高性能数字电路设计的理想选择。鉴于其广泛的适用性和可靠性,我们强烈推荐在需要高效能、紧凑设计的应用中采用此产品。无论是在消费电子还是工业控制领域,NLX2G04都展示了其在市场上的竞争优势和强大的市场潜力。

NLX2G04BMX1TCG参数

参数
最小工作供电电压 1.65V
最大工作供电电压 5.5V
通用封装 ULLGA
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

NLX2G04BMX1TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NLX2G04BMX1TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他逻辑器件 ON SEMICONDUCTOR NLX2G04BMX1TCG NLX2G04BMX1TCG数据手册

NLX2G04BMX1TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.094 ¥ 0.7947
5000+ $ 0.094 ¥ 0.7947
库存: 57123
起订量: 1259 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 794.7
