首页  >  产品百科  >  CAT3661HV3-GT2

CAT3661HV3-GT2

产品分类: LED驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 5.5V Switched Capacitor (Charge Pump) 5mA 1 2.4V 7V QFN 贴片安装,黏合安装 3mm*3mm*730μm
供应商型号: FL-CAT3661HV3-GT2
供应商: 海外现货
标准整包数: 1

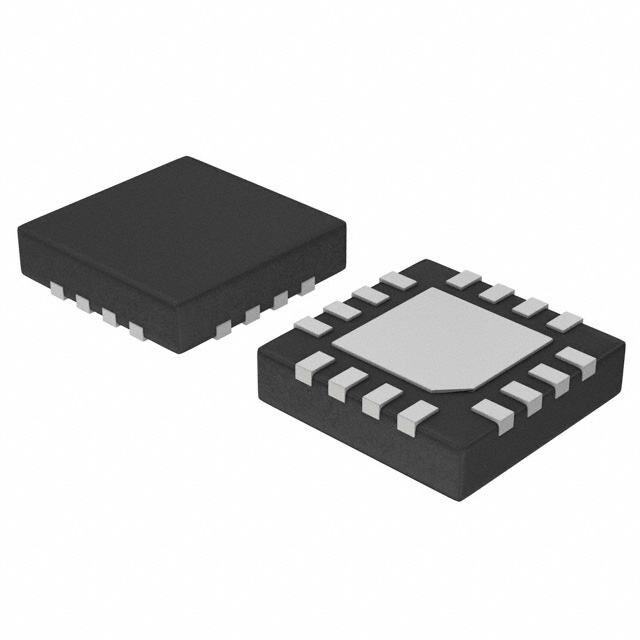

ON SEMICONDUCTOR LED驱动器 CAT3661HV3-GT2

CAT3661HV3-GT2概述

    CAT3661 1-Channel Low-Power LED Driver: Comprehensive Guide

    1. 产品简介


    CAT3661是一款高效率低功耗分数电荷泵,用于驱动一个LED,电流可达5毫安(mA)。它专为小型化和便携式设备设计,如需使用小容量电池(例如硬币电池)的应用。该产品具有软启动电流限制和短路保护功能,非常适合于电磁干扰敏感的应用场合。

    2. 技术参数


    - 输入电压范围:2.0 V至5.5 V
    - 输出电压范围:GND至6 V
    - LED电流精度:±2%
    - 最大LED电流:5 mA
    - 静默电流:150 μA(典型值)
    - 效率:最高可达92%
    - 输入电流限制:高达1000倍RSET电流
    - 封装:16引脚TQFN(3mm x 3mm)
    - 存储温度范围:-65°C至+160°C
    - 工作温度范围:-40°C至+85°C

    3. 产品特点和优势


    - 高效的分数电荷泵模式:提供1x、1.33x、1.5x和2x四种模式,其中1.33x模式可提高效率高达10%。
    - 低噪声输入纹波:保证了设备在各种工作模式下都有稳定的表现。
    - 多种故障检测功能:包括开路/短路LED检测和低电量警告。
    - 超低功耗:静默电流仅为150 μA(典型值),适合长时间运行的设备。
    - 兼容性强:能够适配广泛的输入电压范围,尤其适合小型电池供电设备。

    4. 应用案例和使用建议


    CAT3661适用于低功耗LCD显示屏背光以及手持设备背光。以下是一些使用建议:
    - 避免过载:在使用过程中,确保输入电压不超过额定范围,以防止损坏设备。
    - 合理选择外部电阻:根据实际需求选择合适的外部电阻值,以便更好地控制LED电流。
    - 利用故障检测功能:通过配置nFLTL和nFLTB引脚可以实现开路/短路LED和低电量检测,提高系统可靠性。

    5. 兼容性和支持


    - 兼容性:CAT3661与多种类型的外部元件兼容,包括陶瓷电容器和电阻器。同时,其TQFN封装形式使得安装和调试更为便捷。
    - 厂商支持:ON Semiconductor提供了详尽的技术文档和支持服务,包括在线资源、客户支持热线和电子邮件咨询等渠道。

    6. 常见问题与解决方案


    - 问题:如何设置正确的LED电流?
    - 解决方法:通过连接一个电阻到RSET引脚,使RSET引脚电压保持在0.6V。然后利用公式计算所需的电流,即LED电流=0.6V/RSET×300。

    - 问题:设备在什么情况下会进入“零”电流模式?
    - 解决方法:当EN引脚处于低电平时,设备将进入零电流模式,此时所有输出端口均无电流流动。

    7. 总结和推荐


    CAT3661作为一款高性能的低功耗LED驱动芯片,在多种应用场景中表现优异,特别是在需要紧凑设计和长寿命的应用中。其高效的电荷泵模式、丰富的故障检测功能及超低功耗使其在市场上具有很强的竞争优势。强烈推荐在各种低功耗LED驱动应用中使用此产品。

CAT3661HV3-GT2参数

参数
最大输出电压 7V
拓扑 Switched Capacitor (Charge Pump)
输出数量 1
最大输入电压 5.5V
输出电流 5mA
最小输出电压 -
功率 -
最小输入电压 2.4V
调光方式 -
效率 -
长*宽*高 3mm*3mm*730μm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

CAT3661HV3-GT2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

CAT3661HV3-GT2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LED驱动器 ON SEMICONDUCTOR CAT3661HV3-GT2 CAT3661HV3-GT2数据手册

CAT3661HV3-GT2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.5589 ¥ 4.7339
库存: 4329
起订量: 1066 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.73
