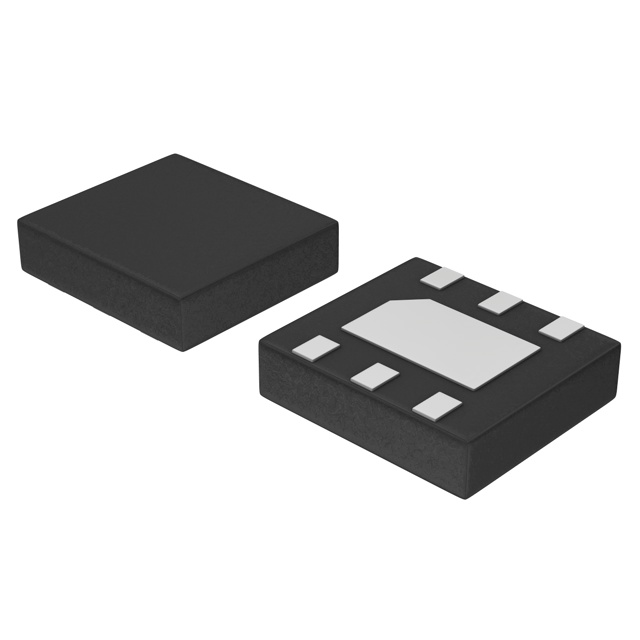

NCV8560MN350R2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 62dB~38dB(120Hz~10kHz) 180μA 正极 Fixed 150mA 1 3.5V 1.75V 3.5V 6V 30 mV 10mV DFN-6 贴片安装,黏合安装 3mm(长度)*3mm(宽度)
供应商型号: CY-NCV8560MN350R2G
供应商:
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV8560MN350R2G

NCV8560MN350R2G概述


    产品简介


    产品名称: NCV8560
    产品类型: 低功耗线性稳压器(LDO)
    主要功能:
    - 提供高达150mA的输出电流
    - 固定电压选项或可调输出电压,范围从1.250V到5.0V
    - 超低压差(低至150mV)
    - 快速启用响应时间(15μs)
    - 具有高精度输出电压容差(±1.5%)
    - 适用于便携式电池供电应用,如SMPS后调节、手持仪器、噪声敏感电路、摄像机等
    应用领域:
    - 开关模式电源(SMPS)后调节
    - 手持设备
    - 噪声敏感电路(如电压控制振荡器、射频阶段等)
    - 摄像机和相机

    技术参数


    技术规格:
    - 输出电压选项:可调,1.3V,1.5V,1.8V,2.5V,2.8V,3.0V,3.3V,3.5V,5.0V
    - 超低压差电压:150mV(150mA输出电流时)
    - 可调输出通过外部电阻调整,范围从5.0V至1.250V
    - 快速启用响应时间:15μs
    - 工作环境温度范围:-40°C 至 125°C
    - 优异的线性调节和负载调节能力
    - 最大接地处电流:180μA(1.0mA至150mA输出电流)
    - 最大输出短路电流:800mA
    电气特性:
    - 输入电压范围:1.75V至6V
    - 输出噪声电压:典型值为50μVrms(无旁路电容)
    - 输出短路电流:300mA至800mA
    - 热关断温度:150°C至200°C

    产品特点和优势


    独特功能与优势:
    - 超低压差:仅150mV,尤其适用于便携式设备。
    - 快速启用响应:仅为15μs,能迅速进入工作状态。
    - 高精度输出:输出电压容差为±1.5%,确保了稳定可靠的输出电压。
    - 广泛的工作温度范围:-40°C至125°C,适应各种环境需求。
    - 易于设计:可与低成本陶瓷电容器配合使用,减少系统成本。
    - 高可靠性:通过AEC-Q100认证,适用于汽车及其他需要特殊规格的应用场合。

    应用案例和使用建议


    应用案例:
    - 在便携式摄像机中作为电压调节器,确保稳定的视频输出。
    - 在医疗设备的手持显示器上作为电源管理模块,保证显示屏的亮度和图像质量。
    使用建议:
    - 为了提高输出稳定性,在应用中应使用至少1.0μF的输出电容器,并根据需求选择合适容量和ESR值。
    - 为了更好地满足负载瞬态要求,可以考虑增加更大的输出电容器值。
    - 避免输入电压超过最大额定值6V,以免损坏设备。

    兼容性和支持


    兼容性:
    - NCV8560支持多种封装方式,包括DFN6(3x3)、TSOP-5,便于不同的应用场合。
    支持和服务:
    - 产品符合AEC-Q100标准,适用于汽车和其他需要特殊规格的应用。
    - 厂商提供详细的安装和使用指南,支持现场技术支持和售后服务。

    常见问题与解决方案


    常见问题:
    1. 如何确保输出电压的稳定性?
    - 使用适当的输出电容器(至少1.0μF),并选择合适的ESR值以改善输出电压的稳定性。
    2. 输出电压出现波动怎么办?
    - 检查输入电压和负载电流的变化是否符合设备规范;如果不符合,调整输入电压或减小负载电流。
    3. 如何判断热关断是否已激活?
    - 监测设备的工作温度,如果设备温度超过175°C,则可能已经触发了热关断保护。

    总结和推荐


    综合评估:
    NCV8560是一款高性能的低功耗线性稳压器,特别适用于便携式电池供电应用。它具备超低压差、快速启用响应和高精度输出等优点,能够在各种环境下保持稳定的输出电压。
    推荐使用:
    由于NCV8560具有出色的性能和广泛的应用场景,强烈推荐用于对电压稳定性和功耗要求较高的便携式设备中。通过合理的设计和配置,可以最大限度地发挥其优势,满足各类设备的需求。

NCV8560MN350R2G参数

参数
最大输入电压 6V
最小输出电压 3.5V
最小输入电压 1.75V
极性 正极
Iq-静态电流 180μA
输出类型 Fixed
最大压差@电流 -
最大输出电压 3.5V
稳压器数量 1
纹波抑制-PSRR 62dB~38dB(120Hz~10kHz)
负载调节 30 mV
输出电流 150mA
线路调节 10mV
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN-6
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NCV8560MN350R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8560MN350R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8560MN350R2G NCV8560MN350R2G数据手册

NCV8560MN350R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.5077 ¥ 4.3684
300+ $ 0.503 ¥ 4.3291
500+ $ 0.4983 ¥ 4.2897
1000+ $ 0.4844 ¥ 4.093
5000+ $ 0.4844 ¥ 4.093
库存: 45268
起订量: 229 增量: 1
交货地:
最小起订量为:100
合计: ¥ 436.84
直接购买
加入购物车
