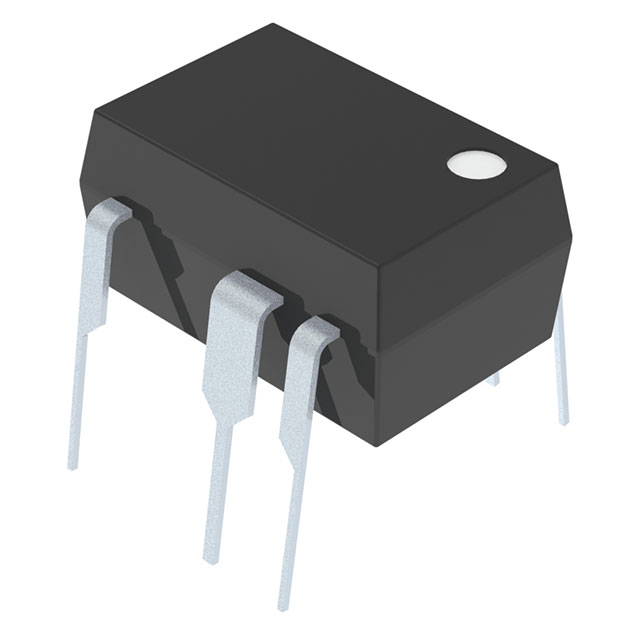

NCP1075AAP065G

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 1.1mA 8V 8.9V PDIP-7 通孔安装 10.16mm*7.11mm*4.95mm
供应商型号: 10B-2760532-4
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCP1075AAP065G

NCP1075AAP065G概述


    产品简介


    NCP107xuz 系列:高性能离线开关电源控制器
    NCP107xuz 系列电子元器件是赛普拉斯(Cypress)公司推出的一种高性能离线开关电源控制器,专为高效能和稳定性的应用设计。它集成了固定频率电流模式控制器和一个700V MOSFET,从而提供了高集成度和可靠性。这些器件广泛应用于辅助电源、家用电器电源、智能电表开关电源等多个领域。

    技术参数


    基本规格
    - 输入电压范围:8.4V至20V
    - MOSFET导通电阻:13.5Ω(NCP1075uz),4.8Ω(NCP1076uz/77uz),2.9Ω(NCP1079uz)
    - 内部过压保护:自动恢复,检测输入电压条件(欠压、过压)
    - 最大峰值电流:400mA(NCP1075uz),800mA(NCP1076uz/77uz),1050mA(NCP1079uz)
    电气特性
    - 供电电压:8.4V至8.9V(启动电压),6.5V至7.3V(重启电压),6.1V至6.9V(关闭电压)
    - 内部电流消耗:1.1mA(NCP1075uz),1.26mA(NCP1076uz/77uz),1.40mA(NCP1079uz)
    - 最大电流(饱和状态):0.9A(NCP1075uz),2.2A(NCP1076uz/77uz),3.6A(NCP1079uz)
    工作环境
    - 存储温度范围:-60°C 至 +150°C
    - 最大结温:150°C
    - 热阻(结至空气):68°C/W

    产品特点和优势


    独特功能和优势
    - 高集成度:集成700V MOSFET,极大简化电路设计,节省空间。
    - 低功耗:内置动态自供电(DSS),在满载条件下输入功率消耗低于50mW。
    - 灵活的频率选择:提供65kHz、100kHz 和 130kHz三种工作频率,适用于不同负载需求。
    - 优秀的保护机制:具有过流保护、短路保护、过压保护等多项安全功能,确保长时间可靠运行。

    应用案例和使用建议


    典型应用场景
    - 辅助电源:通过集成700V MOSFET和自动频率调整功能,确保在各种电压条件下均能高效工作。
    - 家用电器电源:利用其出色的稳定性及保护机制,在频繁启停的环境中也能保持良好表现。
    - 智能电表电源:结合高效的能量管理策略,确保低功耗及长寿命。
    使用建议
    - 在设计电源时,建议根据具体的应用负载选择合适的频率(65kHz、100kHz 或 130kHz),以获得最佳效率。
    - 为提高系统的长期稳定性,建议加入额外的散热措施,如增加散热片或优化PCB布局。

    兼容性和支持


    兼容性
    - NCP107xuz系列与多种电源设计兼容,可广泛应用于不同的系统平台。
    厂商支持
    - 赛普拉斯公司提供详细的技术文档、应用指南及技术支持服务,帮助客户快速上手并解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品在低温下无法正常启动 | 确认供电电压是否达到启动阈值(8.4V至8.9V)。 |
    | 输出电流波动大 | 检查反馈电路连接是否正确,特别是反馈电阻和光耦合器。 |
    | 长时间工作后温度过高 | 检查散热设计是否合理,必要时增加散热片或优化PCB布局。 |

    总结和推荐


    综合评估
    - 主要优点:高集成度、低功耗、多重保护机制、多频率选择。
    - 适用场合:适合需要高效率和稳定性的电源设计,如家电、工业设备及智能电网。
    推荐
    - 综上所述,NCP107xuz系列在技术参数和应用特性方面表现出色,值得在多种电源设计中选用。如果您的项目对功率转换的效率、可靠性和成本控制有较高要求,NCP107xuz将是一个理想的选择。
