FOD8384R2

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 35ns 15V 210ns,210ns 30V DC 25ns SOP-5 贴片安装
供应商型号: 512-FOD8384R2
供应商: Mouser
标准整包数: 1

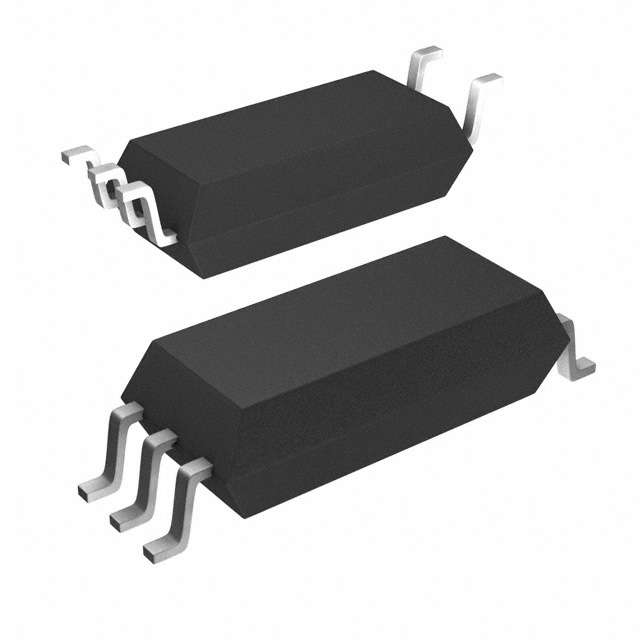

ON SEMICONDUCTOR 栅极电源驱动器 FOD8384R2

FOD8384R2概述


    产品简介


    产品名称: FOD8384
    产品类型: 门驱动光电耦合器
    主要功能: FOD8384是一款具备2.5A输出电流的高速门驱动光电耦合器,主要用于驱动中等功率的IGBT(绝缘栅双极型晶体管)和MOSFET(金属氧化物场效应晶体管)。其内部采用OPTOPLANAR共平面封装技术和优化的集成电路设计,以实现可靠的高绝缘电压和高噪声免疫性。
    应用领域:
    - 交流和无刷直流电机驱动
    - 工业逆变器
    - 不间断电源(UPS)
    - 感应加热
    - 隔离式IGBT/功率MOSFET门驱动

    技术参数


    基本参数:
    - 输出电流: 2.5A
    - 供电电压范围: 15V至30V
    - 温度范围: 工业级温度范围(-40°C 至 100°C)
    电气特性:
    - 最小共模抑制比: 35 kV/μs
    - 传播延迟时间: 最大210 ns
    - 脉冲宽度失真: 最大65 ns
    - 输入引脚: 阴极、阳极
    - 输出引脚: VSS、VDD、VO
    安全与绝缘特性:
    - 安全认证: UL1577,最高5000 VRMS
    - 绝缘电压: 1414 Vpeak
    - 绝缘电阻: 最小109 Ω

    产品特点和优势


    独特功能和优势:
    - 高可靠性和绝缘能力: 超过8mm的爬电距离和电气间隙,0.5mm的内部绝缘距离。
    - 高输出电流驱动能力: 支持2.5A输出电流,适用于中等功率IGBT和MOSFET的驱动。
    - 快速开关速度: 在整个工作温度范围内保持快速开关速度。
    - 欠压锁定保护(UVLO): 具有迟滞的欠压锁定功能,确保在低电压下的稳定工作。
    - 符合多种标准的安全认证: 如UL1577和DIN-EN/IEC60747-5-5标准。

    应用案例和使用建议


    应用场景:
    - 在工业电机控制逆变器中,用于驱动IGBT和MOSFET,提升系统的响应速度和效率。
    - 在不间断电源(UPS)系统中,确保系统在电压波动时依然能够高效运行。
    使用建议:
    - 在使用过程中,确保供电电压在15V至30V之间,以充分利用其额定性能。
    - 注意环境温度,避免超出其-40°C至100°C的工作温度范围。
    - 对于高负载应用,可以通过增加散热措施来保证其长期稳定运行。

    兼容性和支持


    兼容性:
    - 与各种工业控制系统和逆变器设备兼容,尤其适合电机驱动和电源转换应用。
    厂商支持:
    - 提供详细的安装指南和测试电路,帮助用户进行测试和调试。
    - 通过其官方网站和客户支持渠道提供持续的技术支持。

    常见问题与解决方案


    常见问题:
    1. 供电电压不稳定导致输出异常:
    - 解决方法: 确保输入电压在规定的范围内,并通过滤波器减少电压波动。
    2. 高温环境下工作不稳定:
    - 解决方法: 使用适当的散热措施,如加装散热片或风扇,确保其工作温度不超过100°C。
    3. 输出电流不足:
    - 解决方法: 检查连接线和电源,确保供电稳定,并检查负载是否超过最大额定值。

    总结和推荐


    综合评估:
    - FOD8384是一款高性能的门驱动光电耦合器,具备出色的电气特性和可靠的绝缘能力,广泛应用于各种电机驱动和电源转换系统中。
    - 其快速的开关速度和高输出电流能力使其成为驱动IGBT和MOSFET的理想选择,特别是在需要高度可靠性和抗干扰性的工业应用中表现出色。
    推荐:
    - 强烈推荐在电机驱动、逆变器和其他需要高可靠性、高开关速度的应用中使用FOD8384。它的多功能性和可靠性将为您的系统带来显著的优势。

FOD8384R2参数

参数
通道类型 -
下降时间 25ns
驱动配置 -
逻辑电压 - VIL,VIH -
上升时间 35ns
最大传播延迟时间 210ns,210ns
驱动数量 -
最小工作供电电压 15V
输入类型 DC
栅极类型 -
电流 - 峰值输出(灌入,拉出) -
最大工作供电电压 30V
最大高压侧电压-自举 -
4.15mm(Max)
9.3mm(Max)
2.65mm(Max)
通用封装 SOP-5
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

FOD8384R2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD8384R2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FOD8384R2 FOD8384R2数据手册

FOD8384R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.7735 ¥ 57.2361
10+ $ 4.543 ¥ 38.3884
25+ $ 4.4496 ¥ 37.5991
100+ $ 3.4884 ¥ 29.477
500+ $ 3.0765 ¥ 25.9964
1000+ $ 2.961 ¥ 25.0205
2000+ $ 2.7615 ¥ 23.3347
库存: 1825
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 57.23
