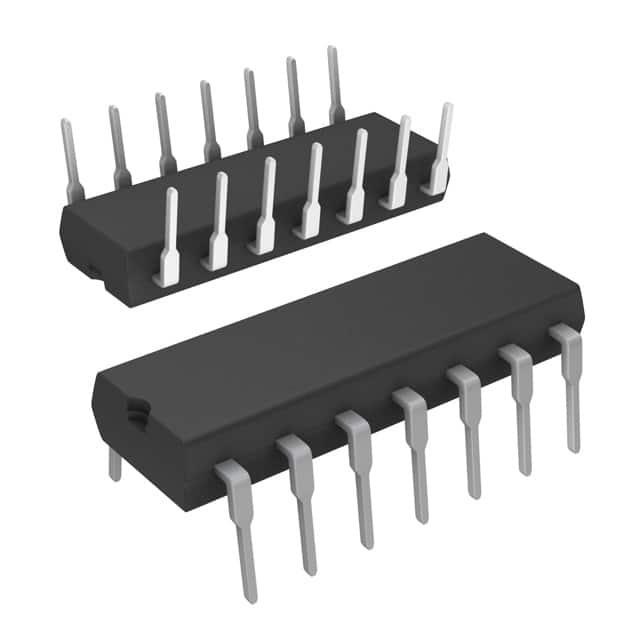

TL494CNG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck,Push-Pull Yes 200KHz Transistor Driver 2 PDIP-16 通孔安装 19.55mm(长度)*3.43mm(高度)
供应商型号: 2509201561
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 TL494CNG

TL494CNG概述


    产品简介


    TL494和NCV494开关模式脉宽调制控制电路
    TL494是一款专为开关电源控制设计的固定频率脉宽调制控制电路。作为一款集成芯片,它提供了一系列用于开关电源管理的核心功能模块。TL494广泛应用于电源转换器、直流到交流逆变器、电池充电器以及各种工业电子设备中,是开关电源控制系统不可或缺的组件。

    技术参数


    - 工作电压范围:7.0 V至40 V
    - 输出电流:每个晶体管的最大输出电流为200 mA
    - 输入电压范围:-0.3 V至VCC
    - 最大热阻:80 °C/W
    - 操作温度范围:
    - TL494B:-40°C至+125°C
    - TL494C:0°C至+70°C
    - TL494I:-40°C至+85°C
    - NCV494B:-40°C至+125°C
    - 参考电压:5.0 V(内部5.0 V参考,可提供高达10 mA的负载电流)
    - 输出饱和电压:在集电极跟随器配置下,最大饱和电压为2.5 V(VC = 15 V, IE = -200 mA)

    产品特点和优势


    - 完整的脉宽调制控制电路:TL494包含了从振荡器、误差放大器到死区时间控制等所有核心电路模块,使其成为一套完整且易于使用的开关电源控制解决方案。
    - 灵活的操作模式:支持推挽式或单端式操作,满足不同应用需求。
    - 精确的参考电压:具有高精度的内部5.0 V参考电压,确保稳定的工作性能。
    - 广泛的环境适应性:其工作温度范围广,能够适应极端工作环境。

    应用案例和使用建议


    - 开关电源设计:TL494广泛应用于各类开关电源的设计中,尤其是在需要稳定电压输出的场合。为了确保最佳性能,设计时需注意选择合适的外部电阻和电容值,以达到所需的振荡频率。
    - 直流到交流逆变器:通过合理设置死区时间和控制信号,TL494可以有效控制输出电压的脉宽,从而实现稳定的交流输出。
    - 电池充电器:在电池充电器应用中,利用TL494的误差放大器和PWM控制功能,可以实现高效、稳定的充电过程。需要注意的是,在高温环境下应考虑散热措施,以保证电路的长期可靠性。

    兼容性和支持


    TL494系列芯片支持多种封装形式,如SOIC-16和PDIP-16,同时NCV前缀表示适用于汽车及其他需要现场更改的应用。制造商提供了详尽的技术支持文档,包括应用指南和设计参考,帮助工程师更好地理解和使用这款芯片。

    常见问题与解决方案


    - 问题1:如何确定正确的振荡频率?
    解决方案:根据公式fosc ≈ 1.1/(RT • CT),选择合适的外部电阻RT和电容CT值即可调节振荡频率。

    - 问题2:在高温环境下,如何避免过热?
    解决方案:确保良好的散热设计,比如添加散热片或者使用热管,同时监控工作温度,避免超过器件的最大允许温度。

    - 问题3:当电路出现异常波动时,如何进行故障排查?
    解决方案:首先检查输入电压是否稳定,其次确认外部元件(如电阻、电容)是否正常,最后检查电路连接是否有误。

    总结和推荐


    TL494和NCV494是一款功能强大且应用广泛的开关模式脉宽调制控制电路,适合于多种电源管理和控制应用。其出色的性能、灵活的操作模式及良好的环境适应性使得它在市场上具有较强的竞争力。经过对技术规格和应用场景的详细分析,推荐在需要稳定、高效的开关电源控制方案时选用此款芯片。对于任何电源设计工程师来说,TL494和NCV494都是值得信赖的选择。

TL494CNG参数

参数
最小输入电压 -
功能 Step-Down,Step-Up/Step-Down
最大输入电压 -
最小输出电压 -
最大输出电压 -
拓扑 Buck,Push-Pull
开关频率 200KHz
同步整流器 Yes
输出数量 2
输出类型 Transistor Driver
长*宽*高 19.55mm(长度)*3.43mm(高度)
通用封装 PDIP-16
安装方式 通孔安装
零件状态 停产
包装方式 管装
