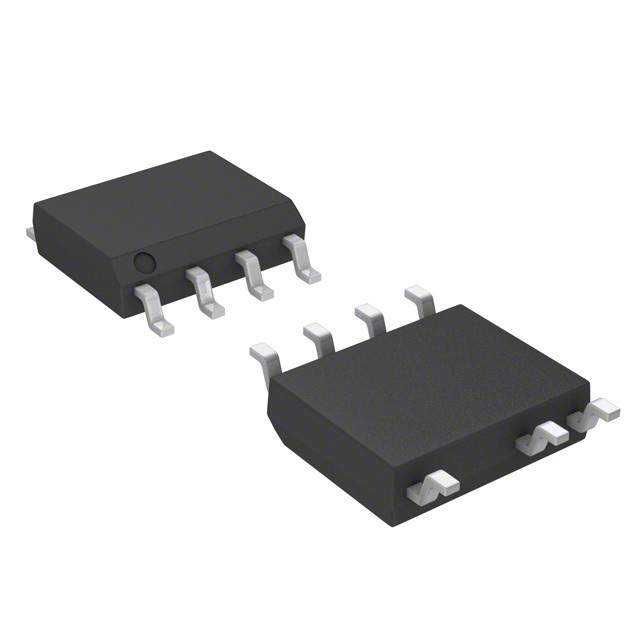

NCP1240AD065R2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 9.3V~28V Flyback 65KHz 隔离 No 超功率,超温,过压,过载 80% SOIC-7 贴片安装,黏合安装
供应商型号: CY-NCP1240AD065R2G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 NCP1240AD065R2G

NCP1240AD065R2G概述

    NCP1240 固定频率电流模式控制器

    产品简介


    NCP1240是一款专为反激式转换器设计的新型固定频率电流模式控制器,具备动态自供电功能。这种功能简化了辅助电源的设计,并通过激活内部启动电流源来为控制器供电,确保在启动、瞬态、锁存、待机等情况下的稳定运行。此外,它还包含一个高压检测器,用于检测输入线路断开并触发X2电容器放电功能。因此,NCP1240非常适合于需要高可靠性的电源系统。

    技术参数


    - 固定频率电流模式操作:65 kHz和100 kHz可选频率。
    - 过载保护:定时器基故障检测,带锁存(选项A和E)或自动恢复(选项B和F)功能。
    - 高压电流源:带欠压检测和动态自供电功能,简化VCC电路设计。
    - 频率调制:降低电磁干扰(EMI)。
    - 最大功率调节:过功率保护依赖于主电压调节。
    - 峰值驱动能力:500 mA 源/800 mA 灌电流。
    - 软启动时间:10 ms。
    - 内部热关断。
    - 空载待机电流消耗:<30 mW。
    - X2电容放电特性。
    - 无铅且不含卤素/BFR。

    产品特点和优势


    - 简化的电源设计:通过动态自供电功能,显著减少了启动电路的设计复杂度。
    - 优异的轻负载效率:通过频率折叠和跳频模式,在轻负载条件下表现出色的效率,同时保持超低的待机功耗。
    - 灵活性:具备多种工作模式选择,可以根据不同应用需求进行灵活配置。
    - 高可靠性:具有过载保护、过温保护、短路保护等功能,确保长期稳定运行。
    - 低功耗设计:具备极低的空载输入功率消耗。

    应用案例和使用建议


    NCP1240被广泛应用于笔记本电脑、LCD、打印机的交流适配器,离线电池充电器,消费类电子产品电源,以及离线笔记本电脑适配器。为了充分利用这些特性,建议在设计过程中详细考虑:
    - 在轻负载和待机状态下使用频率折叠和跳频模式。
    - 采用合适的反馈电阻值以实现所需的输出电压和最大功率调节。
    - 利用内置的热关断和过温保护机制,确保长期稳定运行。

    兼容性和支持


    NCP1240设计时充分考虑了与其他组件的兼容性。此外,ON Semiconductor公司提供全面的技术支持和服务,包括详尽的应用文档、设计工具和快速响应的技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动时不能正常工作 | 检查高压输入是否正常,确认输入电压在规定范围内。 |
    | 待机功耗过高 | 检查是否启用了低功耗模式,确认外部元件参数设置正确。 |
    | 过载保护功能未工作 | 检查过载保护阈值设定是否正确,确认负载情况是否符合预期。 |

    总结和推荐


    总体而言,NCP1240凭借其高效的轻负载运行、强大的保护机制以及简化的辅助电源设计,成为一款极具竞争力的反激式转换器控制器。其多样化的应用场景和优秀的性能使其成为设计师的理想选择。强烈推荐在需要高性能、高可靠性电源系统的项目中使用NCP1240。

NCP1240AD065R2G参数

参数
电压 - 电源(Vcc/Vdd) 9.3V~28V
输出电流 -
击穿电压 -
故障保护 超功率,超温,过压,过载
最小输出电压 -
功率 -
隔离 隔离
最小输入电压 -
最大输入电压 -
最大输出电压 -
占空比 80%
开关频率 65KHz
拓扑 Flyback
内部开关 No
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-7
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NCP1240AD065R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1240AD065R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP1240AD065R2G NCP1240AD065R2G数据手册

NCP1240AD065R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.453 ¥ 3.8985
300+ $ 0.4489 ¥ 3.8633
500+ $ 0.4447 ¥ 3.8282
1000+ $ 0.4323 ¥ 3.6526
5000+ $ 0.4323 ¥ 3.6526
库存: 4786
起订量: 257 增量: 1
交货地:
最小起订量为:100
合计: ¥ 389.85
