NCV59151MN25TYG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 正极 Fixed 1.5A 1 2.5V 1.8V 2.5V 13.5V 500mV@ 1.5A 0.2 % 0.02% DFN-8 贴片安装,黏合安装 4mm(长度)*4mm(宽度)
供应商型号: FL-NCV59151MN25TYG
供应商: 海外现货
标准整包数: 1

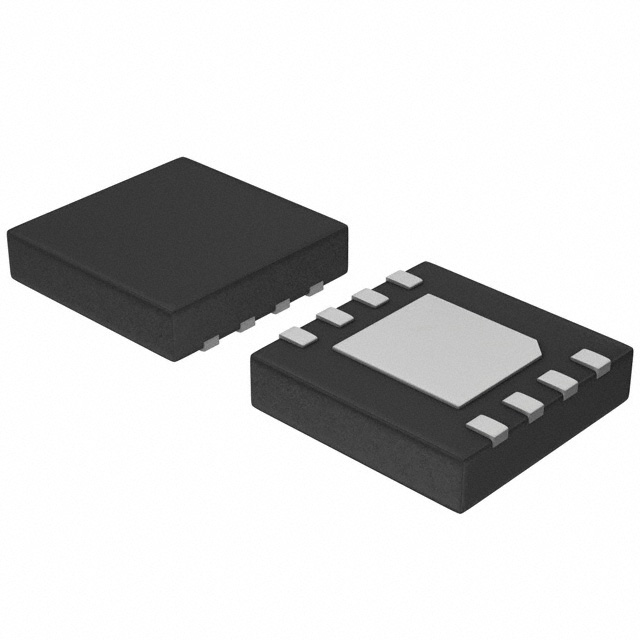

ON SEMICONDUCTOR LDO稳压器 NCV59151MN25TYG

NCV59151MN25TYG概述


    产品简介


    NCP59150/NCV59150系列电压调节器是一款高性能的低压差(Very Low Dropout,VLDO)正电压调节器,能够提供超过1.5A的输出电流,具有极低的典型滴漏电压(Dropout Voltage),在1.5A负载电流下滴漏电压低至300毫伏。这一系列包含了可调输出电压和固定输出电压版本,适用于陶瓷电容输出的应用。此外,它能够在高达18V的最大输入电压下运行,内部保护功能包括过流限制、内置热关断和反向输出电流保护。

    技术参数


    - 最大输入电压:18V
    - 最小输入电压:2.24V
    - 典型滴漏电压:300mV @ 1.5A负载电流
    - 输出电流:超过1.5A
    - 输出电压精度:
    - DFN封装:-1% ~ +1%
    - D2PAK封装:-1.5% ~ +1.5%
    - 线性调整率:0.02% ~ 0.5%
    - 负载调整率:0.2% ~ 1.0%
    - 地电流(Shutdown时):1.0µA ~ 5.0µA
    - 最大功率耗散:内部限制
    - 工作温度范围:-40°C ~ +125°C
    - 存储温度范围:-65°C ~ +150°C

    产品特点和优势


    1. 极低的滴漏电压:NCP59150系列具备极低的滴漏电压,适合对电源稳定性和效率要求较高的应用场合。
    2. 广泛的应用温度范围:-40°C ~ +125°C的工作温度范围,使得该产品在各种恶劣环境中都能稳定运行。
    3. 逻辑兼容的启用和错误标志引脚:提供了逻辑兼容的启用和错误标志引脚,易于与现有电路进行集成。
    4. 丰富的封装选项:提供多种封装选择(D2PAK-5、D2PAK-3、DFN8),便于不同设计需求的应用。

    应用案例和使用建议


    NCP59150/NCV59150系列可用于多种应用场景,例如消费电子、工业设备、服务器、网络设备、FPGA、DSP和逻辑电源供应系统等。在设计电源电路时,建议使用至少47μF的陶瓷电容作为输出电容,以提高瞬态响应和噪声抑制能力。同时,确保输入电容在靠近芯片位置放置,有助于进一步提高性能。

    兼容性和支持


    NCP59150/NCV59150系列支持汽车应用和其他特殊要求的应用,这些产品带有NCV前缀,并且符合AEC-Q100标准。厂商提供了一系列支持和服务,包括快速技术支持、故障排查指南和长期的备件支持,确保客户能够持续使用并维护其产品。

    常见问题与解决方案


    - 问题1: 启用输入信号不正常导致设备无法启动。
    - 解决方法: 确保输入信号满足芯片的阈值要求(例如:对于逻辑高信号,电压需高于1.8V)。
    - 问题2: 设备在高温环境下运行时出现异常。
    - 解决方法: 检查散热设计是否合理,增加散热片或使用更大面积的铜散热板来降低设备的温升。
    - 问题3: 输出电压不稳定。
    - 解决方法: 重新检查输出电容的容量和类型,确保符合推荐的配置。

    总结和推荐


    NCP59150/NCV59150系列电压调节器以其出色的性能和广泛的适用范围,特别适用于需要高精度和稳定输出的应用场景。这款产品的多功能性、可靠性及全面的技术支持使其成为各类电子设计的理想选择。总体而言,强烈推荐使用NCP59150/NCV59150系列电压调节器。

NCV59151MN25TYG参数

参数
极性 正极
输出类型 Fixed
输出电流 1.5A
稳压器数量 1
最小输出电压 2.5V
最大压差@电流 500mV@ 1.5A
最大输入电压 13.5V
最大输出电压 2.5V
负载调节 0.2 %
线路调节 0.02%
纹波抑制-PSRR -
最小输入电压 1.8V
Iq-静态电流 -
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 DFN-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NCV59151MN25TYG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV59151MN25TYG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV59151MN25TYG NCV59151MN25TYG数据手册

NCV59151MN25TYG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.9148 ¥ 7.6931
库存: 4000
起订量: 656 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.69
