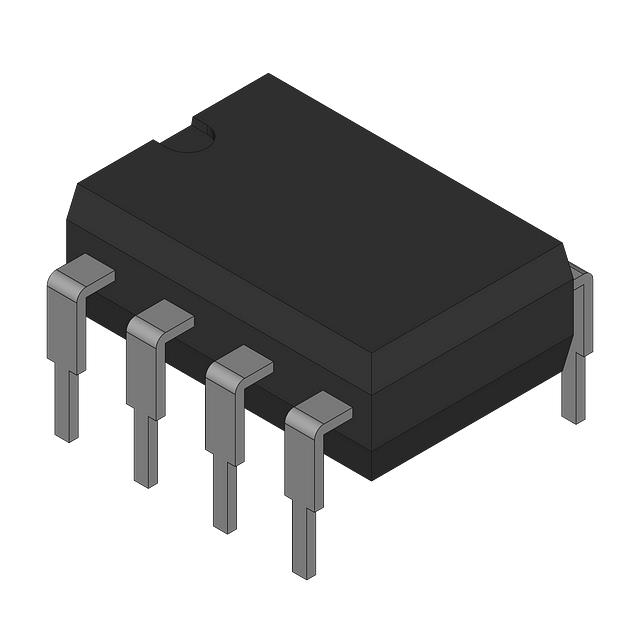

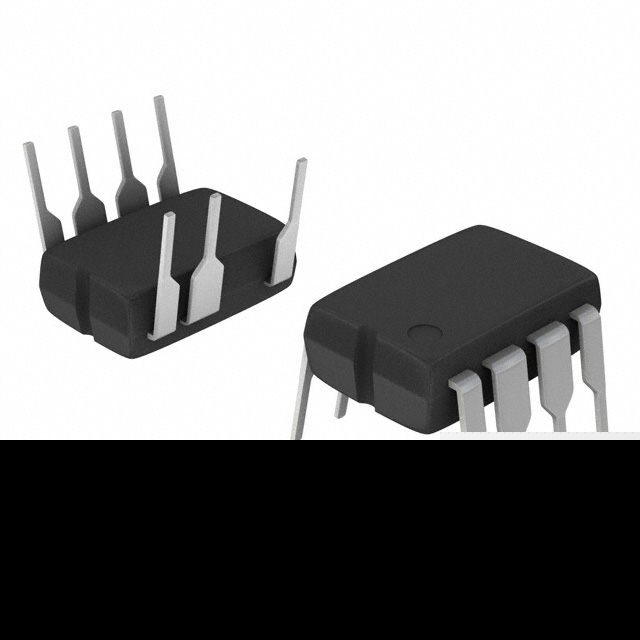

FLS3247N

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Flyback Yes DIP-7 导线安装,通孔安装
供应商型号: CY-FLS3247N
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 FLS3247N

FLS3247N概述


    产品简介


    FLS3217/FLS3247 系列单级功率因数校正(PFC)原边调节式离线式LED驱动器 是一款高度集成的PWM控制器,集成了功率MOSFET。此系列芯片主要用于LED照明系统中,能够显著简化电路设计并降低整体成本。它们无需输入大容量电容器或反馈电路,从而提高了能效和可靠性。

    技术参数


    - 供电电压范围: 80 VAC ~ 308 VAC
    - 启动电流: 低至20μA
    - 操作电流: 低至5mA
    - 过电压保护(OVP)阈值: 22.0 ~ 25.0 V
    - 电源端过电压保护(OVP): 22.0 ~ 25.0 V
    - 过温度保护(OTP)阈值: 140 ~ 160°C
    - 频率控制: 最高可达70 kHz,最低为21.0 kHz
    - 最大连续漏极电流:
    - FLS3217M/N: 1 A
    - FLS3247N: 4 A
    - 最大脉冲漏极电流:
    - FLS3217M/N: 4 A
    - FLS3247N: 16 A
    - 最大热阻(结到空气):
    - SOIC: 150°C/W
    - DIP: 95°C/W
    - 功耗:
    - SOIC: 660 mW
    - DIP: 1 W

    产品特点和优势


    1. 高集成度: 集成了功率MOSFET,简化了外部组件数量。
    2. 成本效益: 无需输入大容量电容器和反馈电路,减少了总体成本。
    3. 精准的恒流控制: 确保输出电流不受输入电压、输出电压及磁化电感变化的影响。
    4. 过温保护: 具有过温度保护(OTP)和自动重启功能。
    5. 高效的线性频率控制: 实现高效率和简单设计。
    6. 安全保护: 包括开路/短路LED保护和逐周期电流限制。

    应用案例和使用建议


    - 典型应用: LED照明系统,尤其是需要高效、稳定电流的应用场景。
    - 使用建议: 由于此芯片具有良好的启动特性和过温保护,适合用于长期稳定的环境。建议在选择具体型号时考虑应用电压范围和所需的工作温度。

    兼容性和支持


    - 兼容性: 适用于多种LED照明系统设计,与不同类型的变压器和辅助电路兼容。
    - 支持: ON Semiconductor提供了详尽的技术文档和应用指南,并提供相应的技术支持和服务。

    常见问题与解决方案


    1. 问: 设备频繁过温保护?
    - 答: 检查散热措施是否充分,确保设备工作在推荐温度范围内。
    2. 问: 输出电流不稳定?
    - 答: 检查CS脚连接的电流检测电阻是否正确安装,并且确认COMI补偿网络配置无误。
    3. 问: 启动时间较长?
    - 答: 可能是外部电容值设置不当,调整外部电容大小以优化启动时间。

    总结和推荐


    FLS3217/FLS3247系列单级PFC原边调节式离线LED驱动器是一款优秀的高性能、高集成度的PWM控制器,特别适用于LED照明系统。其独特的技术和设计使其在市场上具有很强的竞争力,尤其适用于那些对成本敏感但又追求高效、稳定性能的应用场合。强烈推荐在合适的项目中采用此款芯片。

FLS3247N参数

参数
电压 - 电源(Vcc/Vdd) -
输出电流 -
开关频率 -
隔离 -
最小输入电压 -
最大输出电压 -
内部开关 Yes
功率 -
击穿电压 -
拓扑 Flyback
最小输出电压 -
占空比 -
最大输入电压 -
故障保护 -
10mm(Max)
6.6mm(Max)
3.6mm(Max)
通用封装 DIP-7
安装方式 导线安装,通孔安装
包装方式 散装,管装

FLS3247N厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FLS3247N数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR FLS3247N FLS3247N数据手册

FLS3247N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.661 ¥ 5.6876
300+ $ 0.6549 ¥ 5.6363
500+ $ 0.6488 ¥ 5.5851
1000+ $ 0.6306 ¥ 5.3289
5000+ $ 0.6306 ¥ 5.3289
库存: 957
起订量: 176 增量: 1
交货地:
最小起订量为:100
合计: ¥ 568.76
直接购买
加入购物车
