首页  >  产品百科  >  FAN2108EMPX

FAN2108EMPX

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 300KHz~600KHz Adjustable 1 19.2V 800mV 24V 3V MLP-25 贴片安装,黏合安装 6mm(长度)*5mm(宽度)
供应商型号: FAN2108EMPXFSTR-ND
供应商: Digi-Key
标准整包数: 1

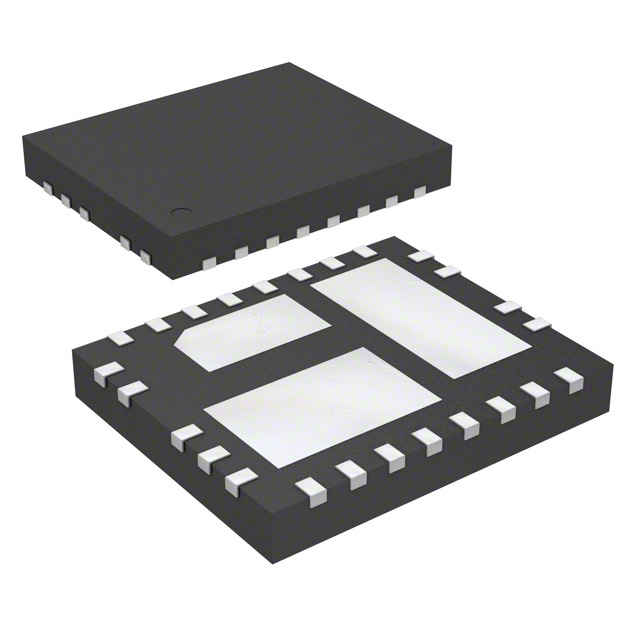

ON SEMICONDUCTOR DC-DC稳压器 FAN2108EMPX

FAN2108EMPX概述

    # FAN2108 TinyBuck™ 高效同步降压调节器技术分析

    产品简介


    FAN2108 TinyBuck™ 是一款高效率、小尺寸集成式同步降压调节器,能够提供高达8安培的输出电流。此产品属于ON Semiconductor(原Fairchild Semiconductor)的TinyBuck™系列,专为服务器、高端计算系统、图形卡以及电池供电设备等多种应用而设计。FAN2108集成了高性能的控制器、驱动器和同步MOSFET,能够以极小的空间内实现高效的电能转换,是电源管理领域的创新性解决方案。

    技术参数


    | 参数 | 规格范围 |

    | 输入电压范围 | 3V 至 24V |
    | 输出电压范围 | 0.8V 至 80% 输入电压 |
    | 最大输出电流 | 8A |
    | 开关频率 | 可编程:200KHz 至 600KHz |
    | 峰值效率 | 超过 95% |
    | 封装类型 | 5x6mm, 25引脚, 3垫片MLP封装 |

    产品特点和优势


    FAN2108的主要特点是其高效能、紧凑的封装设计和灵活性。通过内部集成的Schottky二极管和先进的BiCMOS功率工艺,FAN2108不仅提升了整体效率,还减少了对外部组件的需求。其内置的软启动和多种保护机制(如过温保护、过压保护等),进一步增强了系统的稳定性和可靠性。此外,FAN2108支持陶瓷电容器,有助于简化电路设计并降低成本。

    应用案例和使用建议


    应用案例
    FAN2108广泛应用于服务器、点负载调节、高端计算机系统、显卡及电池供电设备等领域。例如,在服务器电源系统中,它可以通过其高效率和紧凑设计满足高电流需求;而在电池供电设备中,FAN2108则可以延长设备的续航时间。
    使用建议
    1. 温度管理:确保良好的散热设计,尤其是在高负载情况下。可以通过增加散热片或采用更高效的散热材料来优化温度控制。
    2. 外部补偿:根据具体应用场景调整补偿网络,以获得最佳性能和稳定性。
    3. 输入电压选择:合理选择输入电压,以充分利用FAN2108的宽输入电压范围,避免不必要的能量损耗。

    兼容性和支持


    FAN2108可与多种标准电子元件和设备兼容,尤其是那些需要高效率和小型化的应用场合。ON Semiconductor提供了详尽的技术文档和支持服务,包括应用指南、在线技术支持以及全面的售后保障。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开始时无输出电压 | 检查输入电压是否正确连接,确认EN引脚已启用。 |
    | 温度过高 | 确保良好的热管理系统,必要时增加散热措施。 |
    | 输出电压不稳定 | 检查反馈回路是否正确连接,重新校准输出电压设置。|

    总结和推荐


    FAN2108是一款高性能、高效率的同步降压调节器,其紧凑的设计和灵活的参数配置使其成为众多高要求应用的理想选择。无论是服务器、高端计算还是移动设备领域,FAN2108都展现出了卓越的性能表现。因此,我们强烈推荐FAN2108用于任何需要高效率、高精度电源管理的应用场景。对于设计师而言,这款产品无疑是一个可靠且经济的选择。

FAN2108EMPX参数

参数
拓扑 Buck
输出类型 Adjustable
开关频率 300KHz~600KHz
输出数量 1
功能 Step-Down
最小输入电压 3V
最小输出电压 800mV
最大输入电压 24V
同步整流器 Yes
最大输出电压 19.2V
长*宽*高 6mm(长度)*5mm(宽度)
通用封装 MLP-25
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 散装,卷带包装

FAN2108EMPX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN2108EMPX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR FAN2108EMPX FAN2108EMPX数据手册

FAN2108EMPX封装设计

查看详情并下载
Symbol
Footprint
3D Model
