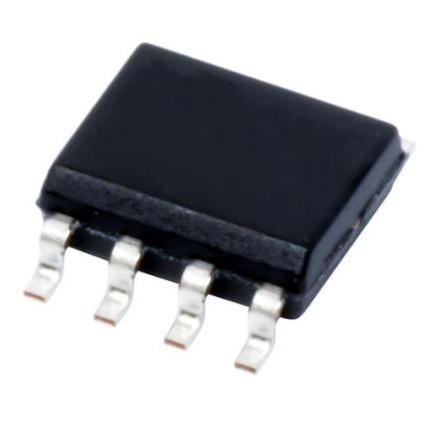

NCD57090ADWR2G

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 8引脚IGBT驱动模块, 22V电源, SOIC封装
供应商型号: 3677653
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 NCD57090ADWR2G

NCD57090ADWR2G概述

    高效隔离式高电流IGBT/MOSFET门极驱动器:NCD57090A/D/F

    1. 产品简介


    NCD57090A/D/F是由onsemi公司推出的高效隔离式高电流IGBT/MOSFET门极驱动器。该产品旨在为高功率应用提供卓越的系统效率和可靠性。它接受互补输入,并根据引脚配置提供了多种选项,如主动米勒钳位(版本A/D/F)、负电源(版本B)和独立的高输出和低输出驱动(版本C/E),以提高系统设计的灵活性。

    2. 技术参数


    - 供电范围: VDD1 (输入侧电源): -0.3 V 至 22 V; VDD2 (输出侧正电源): -0.3 V 至 32 V; VEE2 (输出侧负电源): -18 V 至 0.3 V
    - 额定电压: 最大输入-输出测试电压(VPR): 2250 V峰值; 最大重复峰值电压(VIORM): 1200 V峰值; 最大工作电压(VIOWM): 870 V RMS; 最高允许过电压(VIOTM): 8400 V峰值
    - 保护功能: 内置过压保护、过温保护、静电放电保护
    - 电气特性: 峰值输出电流(源/漏): ±6.5 A; 传播延迟短且匹配准确
    - 安全认证: AEC-Q100合格;RoHS合规;无铅、卤素和BFR自由
    - 绝缘耐压: 输入-输出隔离电压: 5000 V RMS

    3. 产品特点和优势


    - 高性能驱动: 高达±6.5 A的峰值输出电流和低钳位电压下降,使得无需额外的负电源即可防止虚假的门极开启
    - 高可靠性和稳定性: 通过内部的过压、过流和过温保护来确保长期稳定运行
    - 设计灵活: 可选配置(例如主动米勒钳位、负电源和独立高低驱动输出),适应不同系统设计需求

    4. 应用案例和使用建议


    - 电机控制: 适用于工业电机控制应用,能够提供快速精确的控制信号
    - 不间断电源(UPS): 能够处理瞬时负载变化,确保电源供应的连续性和可靠性
    - 汽车应用: 符合AEC-Q100标准,适用于各类汽车电子控制系统
    - 光伏逆变器: 提供快速可靠的IGBT/MOSFET门极驱动,实现高效的能量转换
    使用建议:
    - 确保外部旁路电容正确安装,靠近引脚放置,以获得最佳效果
    - 在电路设计阶段进行充分验证,以确保所有操作参数满足客户具体应用的需求

    5. 兼容性和支持


    NCD57090A/D/F采用宽体SOIC-8封装,易于集成到现有的系统设计中。此外,厂商提供了全面的技术支持和文档资源,包括详细的订购和发货信息。

    6. 常见问题与解决方案


    - 问题: 设备无法正常启动
    - 解决方案: 检查输入电压是否达到UVLO门限值
    - 问题: 输出信号不稳定
    - 解决方案: 检查外部旁路电容是否正确安装并放置靠近引脚

    7. 总结和推荐


    NCD57090A/D/F是一款专为高功率应用设计的高效隔离式IGBT/MOSFET门极驱动器。其强大的性能和广泛的适用性使其成为电机控制、不间断电源、汽车应用和光伏逆变器等领域中不可或缺的选择。我们强烈推荐该产品用于需要高性能和可靠性的应用场合。

NCD57090ADWR2G参数

参数
输入类型 -
栅极类型 -
最大工作供电电压 20V
下降时间 90ns
最小工作供电电压 3.3V
驱动数量 -
通道类型 -
逻辑电压 - VIL,VIH -
上升时间 90ns
电流 - 峰值输出(灌入,拉出) -
驱动配置 -
最大高压侧电压-自举 -
最大传播延迟时间 -
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCD57090ADWR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCD57090ADWR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR NCD57090ADWR2G NCD57090ADWR2G数据手册

NCD57090ADWR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
