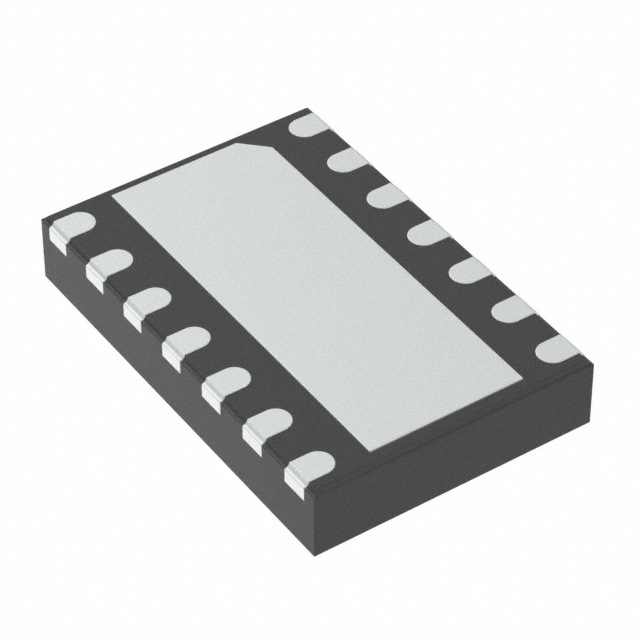

NCV6357MTWBTXG

产品分类: 电源管理芯片(PMIC)
厂牌: ON SEMICONDUCTOR
产品描述: 600mV 900mV,1V 转换器,汽车 WDFNW-14 贴片安装,黏合安装
供应商型号: 488-NCV6357MTWBTXGTR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 电源管理芯片(PMIC) NCV6357MTWBTXG

NCV6357MTWBTXG概述

    NCV6357 Step Down Converter: Technical Overview

    1. 产品简介


    NCV6357 是一款同步 AOT(自适应开关时间)降压转换器,专为汽车应用中的后调节系统设计,适用于输入电压范围在2.5V至5.5V之间的多种子系统供电需求。该器件能够提供高达5.0A的电流输出,输出电压可编程设定在0.6V至3.3V之间,步进间隔为12.5mV。最高可达2.4MHz的开关频率使其能够采用小型化组件。

    2. 技术参数


    - 输入电压范围:2.5V到5.5V,适用于电池、3.3V和5.0V总线供电应用。
    - 功率能力:TA = 105°C时为3.0A;TA = 85°C时为5.0A。
    - 输出电压范围:0.6V到3.3V(步进12.5mV)。
    - 开关频率:高达2.4MHz(内置振荡器)。
    - 电感与电容:使用330nH电感器,至少需要两个22μF电容器以实现最佳布局和厚度控制。
    - PFM/PPWM操作模式:以实现最佳效率。
    - 静态电流:低至60μA。
    - 控制接口:支持I2C控制接口,包含中断和动态电压缩放支持。
    - 保护功能:热保护和温度管理。
    - 封装:3.0×4.0mm,14引脚DFN封装,符合AEC-Q100标准且具备PPAP能力。

    3. 产品特点和优势


    - 高效能:通过同步整流和自动PFM/PPWM过渡提升整体解决方案效率。
    - 灵活性:可通过I2C接口配置输出电压,支持动态电压调整。
    - 高可靠性:具备过载和短路保护机制,可在不同工作温度范围内稳定运行。
    - 紧凑设计:采用小尺寸DFN封装,适合空间受限的应用环境。

    4. 应用案例和使用建议


    - 典型应用:包括Snapdragon处理器核心、汽车POL(点对点供电)、仪器仪表、集群、娱乐信息系统、先进驾驶辅助系统(视觉和雷达)等。
    - 实际使用场景:NCV6357非常适合需要稳定电压输出且对体积和效率要求较高的应用场景。例如,在智能车载系统中作为主电源管理芯片,确保系统稳定运行。
    使用建议:
    - 确保正确连接输入电容和输出电容,尤其是大容量的输入电容(≥10μF)。
    - 针对不同负载条件选择合适的PPWM或PFM模式,以达到最优效率。

    5. 兼容性和支持


    - 兼容性:NCV6357与常见的I2C接口完全兼容,便于与其他I2C设备集成。
    - 支持:提供详尽的技术文档和应用指南,帮助客户快速上手并解决问题。官方技术支持团队可以提供进一步的咨询和技术指导。

    6. 常见问题与解决方案


    - 问题1:过温保护触发。
    - 解决办法:检查散热措施是否充分,适当降低工作电流,确保散热良好。

    - 问题2:I2C通信故障。
    - 解决办法:确认I2C线路接线无误,尝试重新拔插连接器,检查软件协议是否正确。

    7. 总结和推荐


    总结:NCV6357是一款高性能、灵活可靠的汽车级降压转换器,具备出色的效率和可靠性。其丰富的功能和广泛的适用范围使其成为各种复杂应用的理想选择。
    推荐:强烈推荐在需要高效、紧凑、灵活电源管理的场合使用NCV6357,无论是汽车电子还是工业控制系统。
    这篇文章详细介绍了NCV6357降压转换器的技术参数、功能特点及应用场景,旨在为电子工程师和设计师提供全面的产品信息和使用建议。

NCV6357MTWBTXG参数

参数
应用场景 转换器,汽车
最大工作供电电压 -
最小工作供电电压 -
工作电源电流 -
最大输出电压 900mV,1V
最小输出电压 600mV
通用封装 WDFNW-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV6357MTWBTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV6357MTWBTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电源管理芯片(PMIC) ON SEMICONDUCTOR NCV6357MTWBTXG NCV6357MTWBTXG数据手册

NCV6357MTWBTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
