FPF2108

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 高端 SOT-23-5 贴片安装,黏合安装
供应商型号: CY-FPF2108
供应商: Avnet
标准整包数: 1

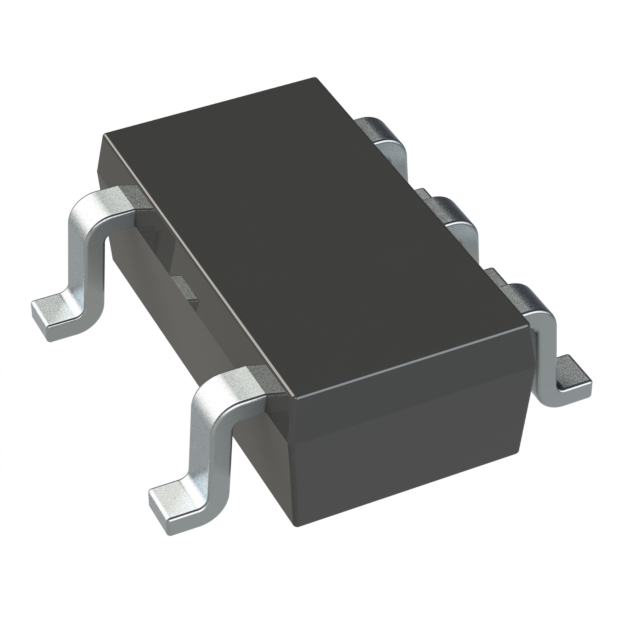

ON SEMICONDUCTOR 其他驱动器 FPF2108

FPF2108概述

    FPF2108-FPF2110 IntelliMAX™ Advanced Load Management Products

    1. 产品简介


    FPF2108-FPF2110是一系列具有高级负载管理功能的负载开关,专为处理可能遭遇大电流条件的系统和负载而设计。这些器件包含一个0.125Ω的电流限流P沟道MOSFET,可以在1.8至5.5V的输入电压范围内工作。通过内置的逆向电流阻塞功能,在MOSFET关闭且输出电压高于输入电压时,能够防止电流流动。这款器件通过逻辑输入(ON)进行开关控制,可以直接连接低电压控制信号。每个器件都配备了热关断保护,以防止连续过流导致过度发热而损坏器件。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 1.8 5.5 | V |
    | 工作温度范围 | -40 85 | °C |
    | 电源引脚到地引脚的绝对最大电压 | -0.3 6 | V |
    | 静态电流 | 95 | 110 | 200 | µA |
    | 关断电流 | 2 µA |
    | 反向阻塞电流 | 1 µA |
    | 漏电流 | 1 µA |
    | 电流限值 | 200 | 300 | 400 | mA |

    3. 产品特点和优势


    - 可控开启:保证系统的安全启动。
    - 电流限值可选:支持200mA和400mA两种限流选项。
    - 欠压锁存:在输入电压低于阈值时自动关断,避免系统误操作。
    - 热关断:防止器件因过热而导致损坏。
    - 超快响应时间:对于中等过流条件响应时间为3µs,硬短路条件下的响应时间为20ns。
    - 反向电流阻塞:避免电流倒灌现象。
    - 故障锁定:检测到故障后立即锁定并发出警报。

    4. 应用案例和使用建议


    FPF2108-FPF2110适用于多种便携式电子产品,如PDA、手机、GPS设备、MP3播放器、数码相机、外围端口和热插拔电源供应。这些器件的典型应用电路展示了如何通过外部电容和电阻实现对开关动作的有效控制。为了最大限度地减少因输入涌流引起的电压下降,建议在VIN引脚附近放置一个4.7μF的陶瓷电容器(CIN)。此外,在VOUT引脚附近放置一个0.1μF的电容器(COUT),可以防止寄生板电感引起VOUT低于接地电平。

    5. 兼容性和支持


    根据技术手册的描述,FPF2108-FPF2110系列与其他电子元器件或设备之间的兼容性良好。厂商提供了详细的应用指南和支持文档,以帮助用户更好地了解产品的特性和应用方法。如有任何疑问或技术支持需求,用户可以通过访问官方网站或发送电子邮件获得帮助。

    6. 常见问题与解决方案


    - 问题1: 开启时出现瞬间大电流怎么办?
    - 解决方案: 确保输入电容CIN位于VIN引脚附近,以减小开启瞬间的大电流影响。
    - 问题2: 设备在高温环境下运行不稳定怎么办?
    - 解决方案: 检查电路布局,确保热设计充分,散热路径畅通。如果需要,考虑增加额外的散热措施。
    - 问题3: 输出电压不稳定怎么办?
    - 解决方案: 检查输出电容COUT是否正常,若发现损坏,则更换新的电容。

    7. 总结和推荐


    综上所述,FPF2108-FPF2110系列在便携式电子产品中的应用具有显著的优势,特别是在处理高电流条件和保障系统稳定方面表现优异。尽管它在某些极端条件下可能会面临一些限制,但只要遵循正确的安装和使用指导,FPF2108-FPF2110仍然是一款非常值得推荐的产品。

FPF2108参数

参数
驱动数量 -
拓扑 高端
3mm(Max)
1.7mm(Max)
1.3mm(Max)
通用封装 SOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FPF2108厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FPF2108数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FPF2108 FPF2108数据手册

FPF2108封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.374 ¥ 3.2186
500+ $ 0.3705 ¥ 3.1894
1000+ $ 0.3601 ¥ 3.0431
5000+ $ 0.3601 ¥ 3.0431
库存: 7775
起订量: 311 增量: 1
交货地:
最小起订量为:300
合计: ¥ 965.58
直接购买
加入购物车
