FOD8321R2V

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 60ns 16V 500ns,500ns 30V DC 60ns SOP-5 贴片安装,黏合安装
供应商型号: 512-FOD8321R2V
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 栅极电源驱动器 FOD8321R2V

FOD8321R2V概述

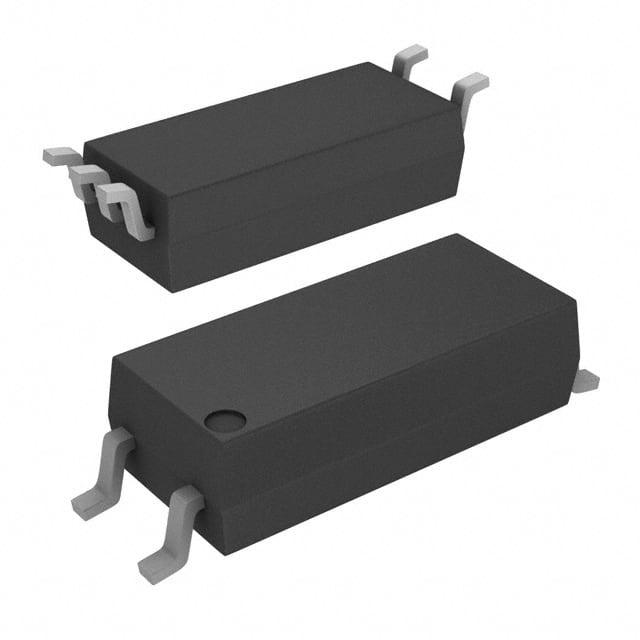

    FOD8321 — 2.5A Output Current, Gate Drive Optocoupler in Optoplanar® Wide Body SOP 5-Pin

    产品简介


    FOD8321 是一款具有 2.5A 输出电流的栅极驱动光耦合器,采用 Fairchild 的 Optoplanar® 封装技术制造。该产品适用于各种需要高电压绝缘和可靠性能的应用场景,如交流和无刷直流电机驱动、工业逆变器、不间断电源(UPS)、感应加热以及隔离式 IGBT/功率 MOSFET 栅极驱动。FOD8321 能够在较宽的温度范围内实现快速切换,并提供较高的共模抑制能力。

    技术参数


    FOD8321 的关键技术参数如下:
    - 输出电流:2.5A
    - 输入至输出隔离电压:5,000 VRMS
    - 隔离电阻:10^11 Ω
    - 最大工作绝缘电压:1,414 V 峰值
    - 最高允许过电压:8,000 V 峰值
    - 额定温度范围:-40°C 至 100°C
    - 最大存储温度:-40°C 至 125°C
    - 封装形式:Optoplanar® 宽体 SOP 5 引脚
    - 供应电压范围:15V 至 30V

    产品特点和优势


    - 高可靠性:Optoplanar® 包装技术确保可靠的高电压绝缘,提供大于 8mm 的爬电距离和电气间隙。
    - 高性能:2.5A 输出电流和 20 kV/μs 最小共模抑制,适用于中等功率 IGBT 和 MOSFET 驱动。
    - 广泛适用性:宽泛的温度范围和供应电压范围,使其适用于多种工业应用。
    - 快速切换:最大传播延迟 500 ns 和最大脉冲宽度失真 300 ns,确保快速响应。
    - 保护机制:内置欠压锁定(UVLO)保护,避免因电压不足导致损坏。

    应用案例和使用建议


    - 工业逆变器:FOD8321 可用于驱动逆变器中的 IGBT 或 MOSFET,提高系统效率和可靠性。
    - 电机驱动:适合驱动交流和无刷直流电机,实现精确控制。
    - 推荐使用场景:在选择 FOD8321 时,建议考虑其额定工作电压和电流,确保符合具体应用需求。

    兼容性和支持


    - 兼容性:FOD8321 与现有的电源管理和控制系统具有良好的兼容性。
    - 支持和服务:ON Semiconductor 提供详细的技术文档和支持服务,确保客户能够充分利用其产品的优势。

    常见问题与解决方案


    - Q: 如何防止过热?
    - A: 确保安装散热片并遵循推荐的工作温度范围。
    - Q: 如何处理欠压锁定问题?
    - A: 检查输入电压,确保其在正常范围内;如有必要,增加外部稳压电路。

    总结和推荐


    FOD8321 是一款非常适合工业应用的栅极驱动光耦合器,具备出色的性能和可靠性。它在广泛的温度范围内表现出色,适用于多种电机驱动和逆变器应用。鉴于其卓越的特性和广泛的应用范围,强烈推荐 FOD8321 在各类工业项目中使用。更多详细信息和订购信息可访问 [ON Semiconductor](https://www.onsemi.com) 获取。

FOD8321R2V参数

参数
最大工作供电电压 30V
下降时间 60ns
通道类型 -
输入类型 DC
驱动数量 -
最大传播延迟时间 500ns,500ns
最小工作供电电压 16V
驱动配置 -
电流 - 峰值输出(灌入,拉出) -
栅极类型 -
最大高压侧电压-自举 -
逻辑电压 - VIL,VIH -
上升时间 60ns
4.15mm(Max)
9.3mm(Max)
2.65mm(Max)
通用封装 SOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FOD8321R2V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD8321R2V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FOD8321R2V FOD8321R2V数据手册

FOD8321R2V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.8755 ¥ 32.748
10+ $ 3.696 ¥ 31.2312
25+ $ 3.685 ¥ 30.5721
100+ $ 3.4884 ¥ 29.477
250+ $ 3.4776 ¥ 29.3857
500+ $ 3.003 ¥ 25.3754
1000+ $ 2.9925 ¥ 25.2866
2000+ $ 2.961 ¥ 25.0205
库存: 987
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 32.74
