NCP110AMX280TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi LDO稳压芯片, 2.8 V输出, 200mA最大输出, 单路输出, XDFN, 表面贴装, 4针
供应商型号: 10B-2895775-4
供应商: 国内现货
标准整包数: 5

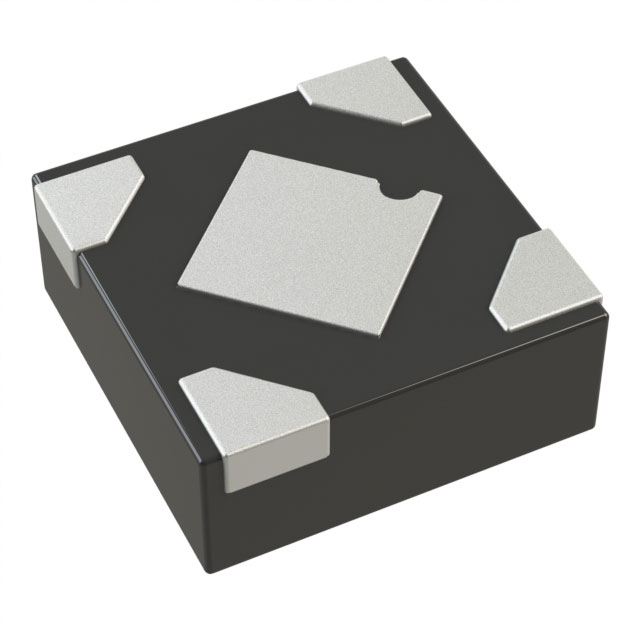

ON SEMICONDUCTOR LDO稳压器 NCP110AMX280TBG

NCP110AMX280TBG概述


    产品简介


    NCP110 线性稳压器
    NCP110 是一款低输入电压、低噪声、高电源抑制比(PSRR)的线性稳压器,能够提供高达 200 mA 的输出电流。它的工作输入电压范围为 1.1 V 至 5.5 V,并能提供 0.6 V 到 4.0 V 的固定输出电压选择。NCP110 非常适合应用于智能手机、平板电脑、便携式医疗设备、RF/PLL/VCO 和时钟电源等对电池续航要求较高的电池供电设备。

    技术参数


    - 工作输入电压范围: 1.1 V 至 5.5 V
    - 固定电压选项: 0.6 V 至 4.0 V
    - 精度: 负载/温度下 ±2%
    - 静态电流: 典型值 20 μA
    - 待机电流: 典型值 0.1 μA
    - 低降压电压: 1.05 V 时典型值为 70 mV(100 mA 负载)
    - 高 PSRR: 1 kHz 下典型值为 95 dB(20 mA 负载)
    - 超低噪声: 8.8 μVRMS
    - 陶瓷电容大小: 1 μF
    - 封装形式: WLCSP4 (0.64 mm × 0.64 mm × 0.33 mm) 和 XDFN4 (1 mm × 1 mm × 0.4 mm)

    产品特点和优势


    NCP110 在众多方面表现出色:
    - 低输入电压和低噪声:非常适合需要高稳定性和低噪声的应用。
    - 高电源抑制比(PSRR):确保在嘈杂的环境中也能保持稳定的输出。
    - 超低静态电流:非常适合电池供电设备,延长设备的使用寿命。
    - 极小的封装:有助于减小最终产品的体积和重量,提高便携性。

    应用案例和使用建议


    应用案例
    - 智能手机和平板电脑:在这些设备中,NCP110 可以有效管理电池电压,提高整体电池寿命。
    - 便携式医疗设备:在医疗设备中,稳定的电源供应是至关重要的,NCP110 的高性能可以满足这一需求。
    - RF/PLL/VCO 和时钟电源:这些设备通常需要高度稳定和低噪声的电源供应,NCP110 能够提供出色的动态响应和稳定的输出。
    使用建议
    - 输入电容选择:使用 X7R 或 X5R 电容器,并且电容器值应大于等于 1 μF,以确保最佳的动态性能。
    - 输出电容连接:尽量靠近输出引脚连接输出电容器,推荐值为 1 μF。
    - 避免使用具有较高 ESR 的电容器,因为这可能会影响稳压器的稳定性。

    兼容性和支持


    NCP110 是无铅、无卤素/无 BFR 并符合 RoHS 标准的产品。如果在其他电子元器件或设备上使用时需要兼容性支持,可以参考制造商提供的文档和指南。厂商提供了详细的订购、标记和运输信息,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:在何种情况下 NCP110 的输出电压会受到影响?
    - 答:当输入电压超出工作范围(1.1 V 至 5.5 V)或者负载变化较大时,可能会导致输出电压波动。确保输入电压在规定范围内并正确选择输入和输出电容可以避免此类问题。

    2. 问:如何处理短路情况?
    - 答:NCP110 内置有过热保护机制,当温度超过 160°C 时会自动关闭。可以通过外部电路监测温度来进一步保护设备。

    总结和推荐


    综合评估:
    NCP110 是一款高性能的低输入电压线性稳压器,具有低噪声、高 PSRR 和低静态电流的特点。它非常适合应用于各种电池供电设备,尤其是智能手机、平板电脑和便携式医疗设备等对电源稳定性要求较高的场合。
    推荐:
    基于以上分析,强烈推荐使用 NCP110,特别是在那些需要高度稳定和低噪声电源供应的应用中。这款稳压器不仅具有出色的性能,还具有易于集成和低功耗的优势,非常适合作为电池供电设备的电源解决方案。

NCP110AMX280TBG参数

参数
Iq-静态电流 25μA
线路调节 0.02(Typ)
负载调节 0.001%/mA(Typ)
极性 正极
稳压器数量 1
纹波抑制-PSRR 95dB~55dB(100Hz~100kHz)
最大输入电压 5.5V
最小输出电压 2.8V
输出电流 200mA
输出类型 fixed
最小输入电压 1.1V
最大输出电压 2.8V
最大压差@电流 100mV@ 200mA
长*宽*高 1mm*1mm*380μm
通用封装 XDFN-4
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NCP110AMX280TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP110AMX280TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP110AMX280TBG NCP110AMX280TBG数据手册

NCP110AMX280TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.6525
100+ ¥ 1.7614
500+ ¥ 1.1261
1080+ ¥ 1.1261
5000+ ¥ 1.1079
75000+ ¥ 1.0568
库存: 4995
起订量: 50 增量: 1
交货地:
最小起订量为:5
合计: ¥ 23.26
