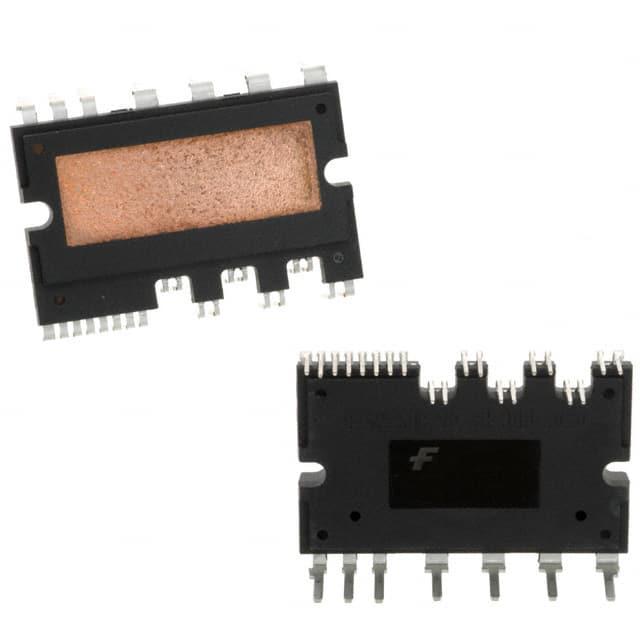

FSBB30CH60

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: IPM IGBT 600V 30A 27-Pin SPM27-EA Tube
供应商型号: FSBB30CH60-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FSBB30CH60

FSBB30CH60概述

    FSBB30CH60 Motion SPM® 3 Series

    1. 产品简介


    FSBB30CH60 是一款来自 ON Semiconductor(原Fairchild Semiconductor)的高性能运动控制模块。它集成了逆变输出级,主要用于交流感应电机、无刷直流电机和永磁同步电机的驱动。该模块采用内置的IGBT和栅极驱动器,可实现低损耗、短路保护等功能,适用于家用电器和工业电机等领域。

    2. 技术参数


    - 供电电压: 450V(瞬态电压可达500V)
    - 额定电流: 30A(峰值电流可达45A)
    - 最高工作温度: 125°C
    - 热阻:
    - 内部IGBT芯片:0.97°C/W
    - 内部二极管:1.77°C/W
    - 开关时间:
    - 高侧(HS)开通时间:0.49μs(典型值)
    - 高侧关断时间:0.86μs(典型值)
    - 低侧(LS)开通时间:0.68μs(典型值)
    - 低侧关断时间:0.90μs(典型值)

    3. 产品特点和优势


    - 高可靠性: 经过UL认证(No. E209204),具备短路保护、过流关断和故障报告功能。
    - 集成度高: 内置高压栅极驱动器,简化了PCB布局。
    - 低损耗: 使用AlN陶瓷基板,显著降低热阻。
    - 多功能性: 分离负端引脚和低侧IGBT,便于三相电流检测。

    4. 应用案例和使用建议


    - 应用案例: 主要用于家用电器和工业电机的驱动系统,如空调、洗衣机等。例如,在一个家用空调系统中,FSBB30CH60可以作为压缩机的驱动模块,通过精确控制电机转速来实现节能效果。
    - 使用建议: 在设计电路时,建议合理选择外部电容(如CFOD和CSC),以确保最佳的保护功能和信号延迟时间。同时,保持输入信号的稳定性和控制电压的正常范围是关键。

    5. 兼容性和支持


    - 兼容性: 与现有的电源系统兼容,可直接替换传统分立IGBT组件。
    - 支持: ON Semiconductor提供详尽的技术文档和支持服务,包括应用指南(如AN-9035 - Motion SPM 3 Series Ver.2 用户指南)和在线技术支持。

    6. 常见问题与解决方案


    - 问题1: 模块在高温环境下无法正常工作。
    - 解决方案: 确保散热片安装正确,必要时增加外部冷却措施。
    - 问题2: 故障输出异常。
    - 解决方案: 检查控制电压和接地线连接,确保没有干扰信号影响。
    - 问题3: 开关时间不符合预期。
    - 解决方案: 调整外部电容值,参考数据手册中的建议参数进行调整。

    7. 总结和推荐


    FSBB30CH60 Motion SPM® 3系列模块以其高可靠性、集成度和多功能性,在电机驱动领域表现出色。该模块易于集成且具有广泛的适用性,特别适合需要高效和可靠的电机控制的应用。推荐在涉及电机驱动的项目中使用此模块,尤其是对温度敏感的应用环境。
    通过上述分析可以看出,FSBB30CH60是一个值得信赖的选择,能够有效提升系统的可靠性和效率。

FSBB30CH60参数

参数
驱动数量 -
拓扑 -
通用封装 SPM-27
安装方式 通孔安装
零件状态 停产
包装方式 管装

FSBB30CH60厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSBB30CH60数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FSBB30CH60 FSBB30CH60数据手册

FSBB30CH60封装设计

查看详情并下载
Symbol
Footprint
3D Model
