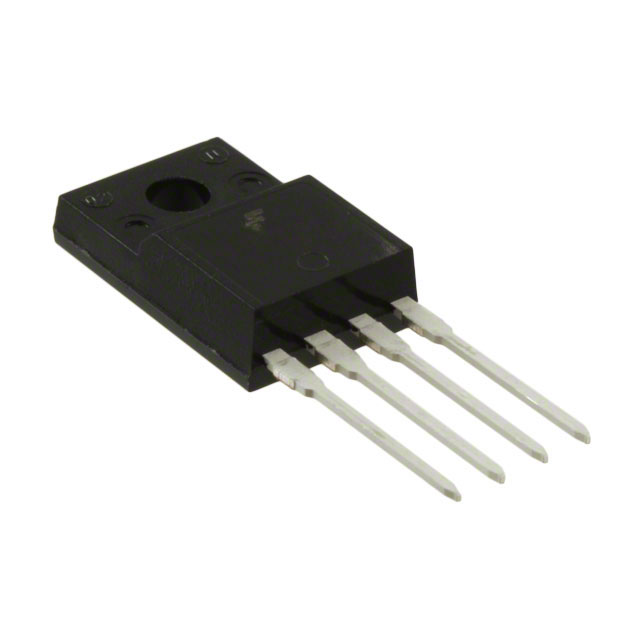

KA5H0380RTU

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 9V~30V Flyback,Forward 100KHz 75W 3A 9.6V Yes 超温,过压 67% 800V TO-220F-4L 通孔安装 10mm*4.5mm*15.7mm
供应商型号: KA5H0380RTU
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR AC-DC稳压器 KA5H0380RTU

KA5H0380RTU概述

    Fairchild Power Switch (FPS) 技术手册

    1. 产品简介


    Fairchild Power Switch(FPS)系列产品特别设计用于离线开关电源系统(SMPS),且所需的外部组件极少。FPS由一个高电压功率感应场效应晶体管(SenseFET)和一个电流模式PWM控制器组成。集成的PWM控制器包括固定的频率振荡器、欠压锁定、前沿消隐、优化的门控开关驱动、热关断保护、过压保护以及温度补偿的精密电流源,这些都用于环路补偿和故障保护电路。
    FPS适用于多种场合,如视频光盘播放机(VCR)、数字视频录像机(SVR)、卫星电视接收机(STB)、DVD和DVCD等家用电器,也适用于打印机、传真机和扫描仪等办公设备,甚至还可以用作摄像机适配器。

    2. 技术参数


    | 参数 | KA5H0365R, KA5M0365R, KA5L0365R | KA5H0380R, KA5M0380R, KA5L0380R |
    |
    | 漏源击穿电压(VGS=0V, ID=50μA) | 650 V | 800 V |
    | 零栅源电压漏极电流(VDS=最大额定值, VGS=0V) | - | 250 μA |
    | 静态漏源导通电阻 | 3.6~4.5 Ω | 4.0~5.0 Ω |
    | 工作频率 | 90~110 kHz | 61~73 kHz |
    | 最大占空比 | 62~72% | 72~82% |
    | 峰值电流限制 | 1.89~2.41 A | 1.89~2.41 A |
    | 启动电流 | 100~170 μA | 100~170 μA |
    | 工作环境温度范围 | -40~+85 ℃ | -40~+85 ℃ |

    3. 产品特点和优势


    - 低启动电流:典型启动电流仅为100 μA,能够减少系统待机电流,提高能效。
    - 过压和过流保护:内置过压和过流保护机制,确保在异常情况下也能稳定运行。
    - 内部高压感测场效应晶体管:集成了高电压感应场效应晶体管,简化了系统设计。
    - 自动重启模式:在故障后可自动重新启动,提高系统的可靠性和使用寿命。
    - 减少组件数量:相比传统的分立MOSFET和PWM控制器方案,FPS显著减少了系统所需组件数量,降低了成本和复杂度。

    4. 应用案例和使用建议


    FPS广泛应用于各种消费电子产品和办公设备中。例如,在VCR、SVR、STB等视频播放设备中,可以作为主电源管理芯片,提供稳定的电源供应。在打印机、传真机等办公设备中,FPS可以确保系统在低功耗状态下正常工作。
    使用建议:
    - 在设计时需要考虑FPS的启动电流和过压保护阈值,以确保整个系统的稳定性。
    - 避免在极限温度下长时间使用,以免影响FPS的性能和寿命。
    - 对于不同温度条件下的性能变化,需要在实际应用中进行充分验证。

    5. 兼容性和支持


    FPS系列器件具有良好的兼容性,适用于多种应用场合。厂商提供了详尽的技术文档和支持,客户可以通过ON Semiconductor的官方网站获取最新信息和技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | FPS启动电流过高 | 检查外部电容和电阻的连接情况,确保符合规格要求 |
    | 过压保护未触发 | 确认过压保护阈值设定正确,检查传感器连接 |
    | 温度保护导致频繁重启 | 检查散热系统,确保良好的热管理 |
    | 输出不稳定 | 确保反馈回路中的组件匹配正确,检查PCB布局 |

    7. 总结和推荐


    Fairchild Power Switch(FPS)凭借其独特的功能和优势,在多种应用中表现出色。它不仅降低了系统设计的复杂度和成本,还提高了系统的效率和可靠性。对于希望实现高效、低成本电源管理系统的设计者来说,FPS是一个值得考虑的选择。然而,需要注意的是,FPS不适用于生命支持系统和医疗设备。因此,在选择时需要结合具体的应用需求做出合理决策。

KA5H0380RTU参数

参数
最大输出电压 -
内部开关 Yes
击穿电压 800V
功率 75W
拓扑 Flyback,Forward
占空比 67%
最大输入电压 -
开关频率 100KHz
故障保护 超温,过压
最小输入电压 9.6V
电压 - 电源(Vcc/Vdd) 9V~30V
输出电流 3A
最小输出电压 -
隔离 -
长*宽*高 10mm*4.5mm*15.7mm
通用封装 TO-220F-4L
安装方式 通孔安装
应用等级 工业级
零件状态 最后售卖
包装方式 管装
