FAN2560UC13X

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 50dB~60dB(10Hz~10kHz) 11μA 正极 Fixed 350mA 1 1.3V 1.6V 1.3V 5.5V 200mV@ 350mA 6mV 6mV BGA 贴片安装,黏合安装
供应商型号: CY-FAN2560UC13X
供应商:
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 FAN2560UC13X

FAN2560UC13X概述

    FAN2560 — 350mA Low-VIN LDO with Fast Transient Response

    1. 产品简介


    FAN2560是一款低压差线性稳压器(LDO),适用于需要较低输入电压和较高输出电流的应用。它特别设计用于电池供电的设备,能够在广泛的电池电压范围内提供更高的效率。这款稳压器主要用于中等电流数字负载、手持设备、智能电话、WLAN直流-直流转换模块、PDA、数码相机(DSC)、便携式多媒体播放器(PMP)及MP3播放器等领域。

    2. 技术参数


    - 输入电压范围: VIN = 2.9V 至 5.5V
    - 输出电压范围: VOUT + 0.1V 至 5.5V
    - 输出电流: 最大350mA
    - 启动峰值电流: 最大400mA
    - dropout电压: 70mV至200mV(@350mA)
    - 瞬态响应: 线路瞬态响应±2mV(600mV, tRISE=tFALL=10µs);负载瞬态响应±15mV(0至300mA, tRISE=tFALL=1µs)
    - 静态电流: 55µA 典型值
    - 热关断温度: 150°C

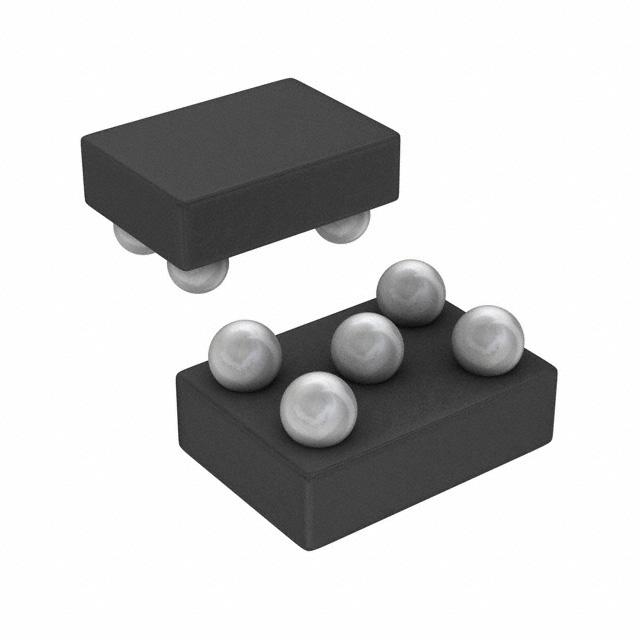

    - 封装尺寸: 0.96 x 1.33mm WLCSP

    3. 产品特点和优势


    - 低静态电流: 仅55µA的静态电流使其适用于电池供电设备,延长电池寿命。
    - 快速瞬态响应: 支持高达350mA的输出电流,能够迅速响应负载变化,保持输出电压稳定。
    - 输入欠压保护: 内置UVLO功能,防止过低输入电压引起的损坏。
    - 短路保护: 配备短路电流限制,确保系统安全可靠。
    - 高集成度: 采用5-bump WLCSP封装,体积小,适合紧凑空间布局。

    4. 应用案例和使用建议


    FAN2560非常适合应用于手持设备、智能电话和便携式多媒体播放器中。例如,作为开关调节器的后置调节器,它可以显著降低由开关模式电源带来的输出电压纹波。使用建议如下:
    - 选择合适的电容: 为了确保稳定性,建议选用至少0.7µF的陶瓷电容,且最小ESR应在3到300mΩ之间。
    - 避免反向电流: 若输出电压被外部强迫高于输入电压,应采取措施限制反向电流不超过100mA。

    5. 兼容性和支持


    FAN2560具有良好的兼容性,可以与多种电压源配合使用。Fairchild Semiconductor提供全面的技术支持,包括详细的数据手册、应用指南和技术咨询服务,以帮助客户更好地理解和使用这款产品。

    6. 常见问题与解决方案


    - 问题: 设备在启动时出现异常高电流。
    - 解决方案: 检查电路连接,确保所有连接都正确无误。如果需要,可以降低COUT的容量以减小启动时的峰值电流。

    - 问题: 输出电压波动较大。
    - 解决方案: 确认所选输出电容符合要求,调整ESR以提高稳定性。

    7. 总结和推荐


    综上所述,FAN2560以其高效能、低功耗、高可靠性等特点,在电池供电设备中表现出色。对于需要高性能、低噪声输出的系统,它是一个理想的选择。因此,我们强烈推荐使用FAN2560来满足您的电源需求。

FAN2560UC13X参数

参数
纹波抑制-PSRR 50dB~60dB(10Hz~10kHz)
最大输出电压 1.3V
最小输出电压 1.3V
输出类型 Fixed
输出电流 350mA
最大输入电压 5.5V
稳压器数量 1
最大压差@电流 200mV@ 350mA
Iq-静态电流 11μA
线路调节 6mV
最小输入电压 1.6V
极性 正极
负载调节 6mV
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

FAN2560UC13X厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN2560UC13X数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR FAN2560UC13X FAN2560UC13X数据手册

FAN2560UC13X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4522 ¥ 3.8915
300+ $ 0.4481 ¥ 3.8564
500+ $ 0.4439 ¥ 3.8214
1000+ $ 0.4315 ¥ 3.6461
5000+ $ 0.4315 ¥ 3.6461
库存: 105678
起订量: 257 增量: 1
交货地:
最小起订量为:100
合计: ¥ 389.15
