NCP1060AD100R2G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 7V~20V Buck,Flyback 100KHz 8.3W Yes 短路,超功率,超温,过载 66% 700V SOIC-10 贴片安装,黏合安装
供应商型号: AV-E-NCP1060AD100R2G
供应商: Avnet
标准整包数: 2500

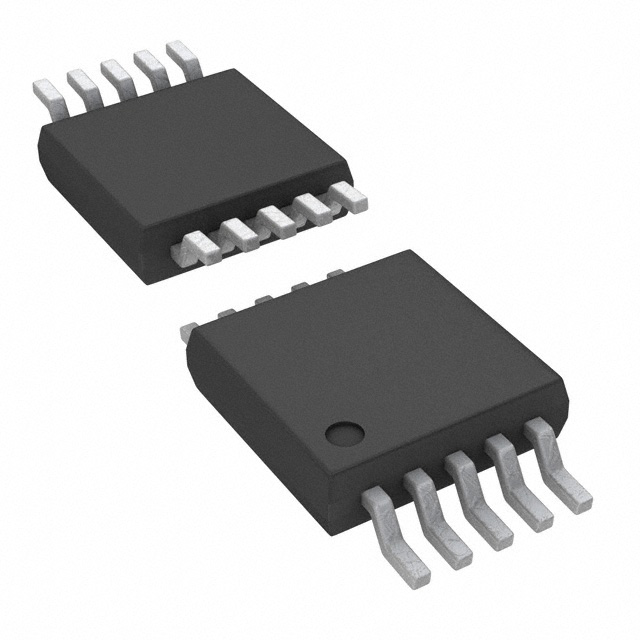

ON SEMICONDUCTOR AC-DC稳压器 NCP1060AD100R2G

NCP1060AD100R2G概述

    高压开关转换器:NCP1060/NCP1063

    产品简介


    NCP1060和NCP1063是专为低功率离线开关模式电源(SMPS)设计的高压开关转换器。这些转换器集成了一个固定频率电流模式控制器,带有内置700V MOSFET。它们具有高集成度,提供软启动、频率抖动、短路保护、跳周期操作、可调峰值电流设置点、斜坡补偿和动态自供电等功能。NCP1060和NCP1063可用于非隔离和隔离拓扑结构,适用于辅助/备用电源、电力计量SMPS、宽输入电压范围的工业SMPS等多种应用场景。

    技术参数


    - 内置MOSFET:
    - NCP1060:RDS(on) 34Ω
    - NCP1063:RDS(on) 11.4Ω

    - 频率:
    - 60 kHz 或 100 kHz(可选130 kHz)

    - 峰值电流:
    - NCP1060:最高250 mA(60 kHz),最高332 mA(100 kHz)
    - NCP1063:最高650 mA(60 kHz),最高858 mA(100 kHz)

    - 过压保护:
    - 自动恢复功能,通过外部电阻实现最大输出功率控制

    - 效率:
    - 在轻负载条件下,进入频率折叠模式以提高效率
    - 空载输入消耗低于50mW
    - 工作温度范围:
    - 结温范围:-40°C至+150°C
    - 存储温度范围:-60°C至+150°C

    产品特点和优势


    - 高集成度:集成的MOSFET和多种保护功能减少了外部组件的需求,简化了电路设计。
    - 低功耗:跳周期操作和频率折叠模式显著降低了空载状态下的功耗。
    - 可靠性高:采用抗静电保护,符合JEDEC标准,适合多种恶劣环境。
    - 静音运行:在正常负载下,通过自动选择可用频率(60 kHz或100 kHz)实现平稳运行。

    应用案例和使用建议


    NCP1060和NCP1063非常适合于辅助电源、SMPS系统和工业应用。具体的应用案例包括:
    - 辅助/备用电源:利用辅助绕组来降低功耗,确保稳定的供电。
    - 电力计量SMPS:通过调节峰值电流和斜坡补偿,实现精确的电压控制。
    - 工业SMPS:集成多种保护机制,适应宽输入电压范围。
    使用建议:
    - 确保电路板上的铜面积足够,以优化散热。
    - 使用外部电阻来调节最大输出功率和过压保护水平。
    - 采用光耦合器进行反馈以增强稳定性。

    兼容性和支持


    NCP1060和NCP1063可以无缝集成到非隔离和隔离的拓扑结构中。厂商提供了详尽的技术支持文档和订购信息,确保客户在使用过程中得到充分支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率不稳定 | 检查VCC电容连接和外部电阻值 |
    | 过压保护失效 | 检查辅助绕组连接和外部电阻设置 |
    | 功率不足 | 调整外部电阻值以优化峰值电流设置 |

    总结和推荐


    NCP1060和NCP1063凭借其高集成度、低功耗和优秀的稳定性,在低功率离线SMPS领域表现出色。其广泛的应用范围和可靠的支持使其成为理想的解决方案。建议在需要高性能、稳定性和多功能性的应用场景中考虑使用这款产品。

NCP1060AD100R2G参数

参数
开关频率 100KHz
故障保护 短路,超功率,超温,过载
最大输出电压 -
拓扑 Buck,Flyback
占空比 66%
功率 8.3W
隔离 -
最小输入电压 -
最小输出电压 -
最大输入电压 -
击穿电压 700V
电压 - 电源(Vcc/Vdd) 7V~20V
内部开关 Yes
输出电流 -
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-10
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP1060AD100R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1060AD100R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP1060AD100R2G NCP1060AD100R2G数据手册

NCP1060AD100R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.7575 ¥ 6.5903
7500+ $ 0.7514 ¥ 6.5375
25000+ $ 0.7454 ¥ 6.4848
库存: 100000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 16475.75
直接购买
加入购物车
