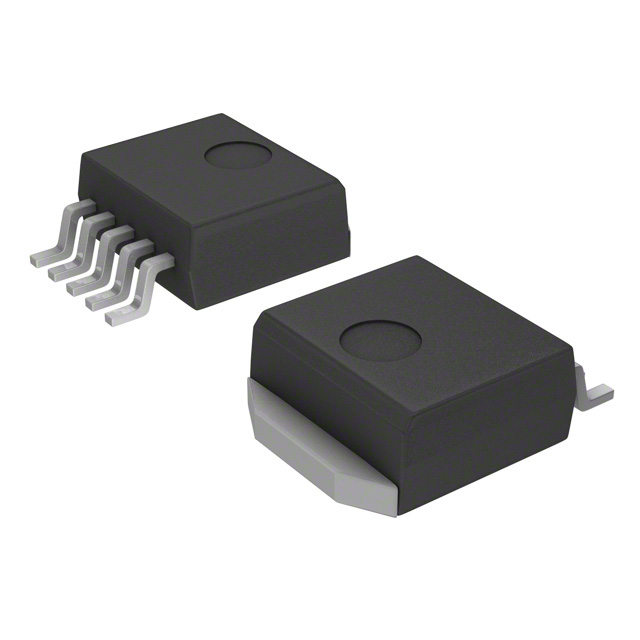

LM2575D2T-12R4G

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 直流直流转换器, 最大输出12 V 1A, 最大输入40 V, 固定输出
供应商型号: FL-LM2575D2T-12R4G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 LM2575D2T-12R4G

LM2575D2T-12R4G概述


    产品简介


    LM2575/NVC2575 是一款由Semiconductor Components Industries开发的集成式降压开关调节器(Buck转换器)。该系列器件具有单片集成电路的特点,非常适合于设计简单且高效的降压转换器。所有型号均可驱动高达1.0A的负载,并具备出色的线性及负载调节性能。此外,LM2575还提供固定的输出电压版本(3.3V、5.0V、12V和15V)和可调输出电压版本,以满足不同应用需求。

    技术参数


    - 固定输出电压版本:3.3V、5.0V、12V、15V
    - 可调输出电压范围:1.23V至37V(±4%)
    - 最大输出电流:1.0A
    - 输入电压范围:4.75V至40V
    - 内部振荡器频率:52kHz
    - 效率:高效率,尤其适用于高输入电压
    - 外部组件:仅需4个外部组件
    - 保护功能:热关断、电流限制
    - 封装:TO-220、D2PAK
    - 温度等级:-40°C 至 +125°C
    - 最大功率耗散:取决于封装类型

    产品特点和优势


    LM2575系列的优点显著:
    - 高效率:相比三端线性稳压器,该转换器在高输入电压时的效率更高,通常无需散热片或只需极小尺寸。
    - 精确的输出电压:在指定的输入电压和负载条件下,输出电压容差为±4%,输出频率容差为±10%。
    - 强大的保护功能:包括逐周期电流限制和热关断,确保故障条件下的全面保护。
    - 易于设计:仅需要四个外部组件即可实现简单的电源设计,进一步简化了系统复杂度。

    应用案例和使用建议


    LM2575系列广泛应用于多种场景:
    - 降压(Buck)调节器:适用于各种需要稳定输出电压的应用。
    - 线性稳压器的前级调节器:用于提高后续电路的效率。
    - 电池充电器电源:为便携设备提供稳定电源。
    使用建议:
    - 确保在设计电路板时采用最佳的PCB布局指南,减少寄生效应,避免电磁干扰。
    - 使用恰当的输出电容和电感器,以优化转换器性能。

    兼容性和支持


    - 兼容性:适合使用标准电感器,有助于简化设计流程。
    - 支持与维护:ON Semiconductor提供了详尽的技术文档和设计指南,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    问题1:电源不启动。
    解决方案:检查ON/OFF引脚是否有正确的逻辑信号(通常为1.4V以上)。
    问题2:输出电压不稳定。
    解决方案:检查反馈回路是否正确连接,重新调整编程电阻器的值。

    总结和推荐


    LM2575/NVC2575以其高效率、简单的设计和强大的保护功能成为市场上的一款优秀降压转换器。其广泛的适用性和可靠的支持服务使其成为多种应用场景的理想选择。我们强烈推荐此产品给需要高效稳定电源解决方案的设计者们。

LM2575D2T-12R4G参数

参数
开关频率 52KHz
最大输出电压 12V
输出数量 1
同步整流器 No
拓扑 Buck
输出类型 Fixed
最小输入电压 4.75V
功能 Step-Down
最小输出电压 12V
最大输入电压 40V
10.24mm(Max)
9.35mm(Max)
4.57mm(Max)
通用封装 D2PAK-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM2575D2T-12R4G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LM2575D2T-12R4G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR LM2575D2T-12R4G LM2575D2T-12R4G数据手册

LM2575D2T-12R4G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1286 ¥ 9.4915
库存: 4000
起订量: 532 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.49
直接购买
加入购物车
