首页  >  产品百科  >  NCP1529MU12TBG

NCP1529MU12TBG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: Buck Yes 1.7MHz Fixed 1 1.2V 1.2V 5.5V 2.7V DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: NCP1529MU12TBG
供应商: P&S
标准整包数: 1

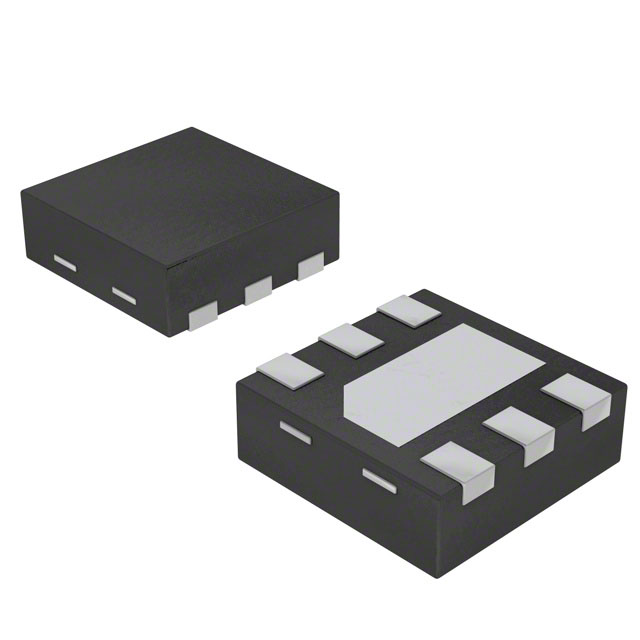

ON SEMICONDUCTOR DC-DC稳压器 NCP1529MU12TBG

NCP1529MU12TBG概述

    NCP1529 Buck Converter - 高效降压转换器

    1. 产品简介


    NCP1529 是一款单片集成式降压型DC-DC转换器,专为便携式设备设计,可由单节锂离子电池或三节碱性/镍镉/镍氢电池供电。该芯片能够提供高达1A的输出电流,并且输出电压范围可以从0.9V到3.9V之间进行外部调节,或者固定在1.2V或1.35V。采用同步整流技术,提高了效率并减少了外部组件的数量。该设备还内置了一个1.7MHz(标称)振荡器,通过允许使用小尺寸电感器和电容器,进一步减小了电路板的尺寸。自动切换PWM/PFM模式提供了更好的系统效率。

    2. 技术参数


    - 输入电压范围:2.7V至5.5V
    - 最大输出电流:1A
    - 开关频率:1.7MHz(典型值)
    - 输出电压调节范围:0.9V至3.9V(可调),或固定在1.2V或1.35V
    - 高侧MOSFET导通电阻:400mΩ
    - 低侧MOSFET导通电阻:300mΩ
    - 热关断温度:180°C(典型值)
    - 软启动时间:310μs至500μs
    - 轻载模式:PWM/PFM自动切换,以降低功耗

    3. 产品特点和优势


    - 高效能:最高可达96%的效率。
    - 高可靠性:具有短路保护、热关断保护等功能。
    - 空间节省:采用微型封装,例如2x2x0.5mm的UDFN6封装和TSOP-5封装。
    - 宽输入电压范围:支持2.7V到5.5V的输入电压范围。
    - 低静态电流:静态电流仅为28μA,关机时仅消耗0.3μA。

    4. 应用案例和使用建议


    典型应用场景:
    - 手机、智能手机和平板电脑
    - 数码相机
    - MP3播放器及便携音频系统
    - 无线和DSL调制解调器
    - USB电源设备
    - 便携式设备
    使用建议:
    - 在高功率耗散的应用中,需要特别注意热管理问题,可以采用加大散热面积或增加散热孔的设计来改善热性能。
    - 在启用软启动功能时,需要确保启动过程中的电流冲击最小化,以避免对负载的冲击。

    5. 兼容性和支持


    NCP1529 适用于广泛的便携式电子设备,并且已经过广泛测试,证明其具有良好的兼容性。厂商提供了详尽的技术支持文档,帮助用户更好地理解和使用这款芯片。此外,该芯片还经过了严格的质量控制,确保在任何情况下都能可靠运行。

    6. 常见问题与解决方案


    - 问题:启动过程中出现异常高电流。
    - 解决方案:确保所有连接正确无误,检查输入电压是否达到最低要求(2.4V)。
    - 问题:温度过高导致系统故障。
    - 解决方案:加强散热设计,确保芯片处于安全的工作温度范围内。
    - 问题:系统稳定性差。
    - 解决方案:检查并调整外部电阻(R1和R2),以确保输出电压的准确性。

    7. 总结和推荐


    总体来看,NCP1529是一款高度集成、高效稳定的降压DC-DC转换器,非常适合便携式电子设备应用。其紧凑的尺寸、高效的性能和丰富的保护功能使其在市场上具备很强的竞争力。对于需要高性能、低功耗解决方案的便携式设备开发者来说,NCP1529无疑是一个值得考虑的选择。强烈推荐给那些正在寻找高效稳定电源解决方案的专业人士和工程师。

NCP1529MU12TBG参数

参数
同步整流器 Yes
最小输入电压 2.7V
功能 Step-Down
最大输出电压 1.2V
最小输出电压 1.2V
拓扑 Buck
最大输入电压 5.5V
输出数量 1
输出类型 Fixed
开关频率 1.7MHz
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装

NCP1529MU12TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1529MU12TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP1529MU12TBG NCP1529MU12TBG数据手册

NCP1529MU12TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.8266
100+ ¥ 3.0422
500+ ¥ 2.7772
1000+ ¥ 2.6288
库存: 867
起订量: 14 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.82
