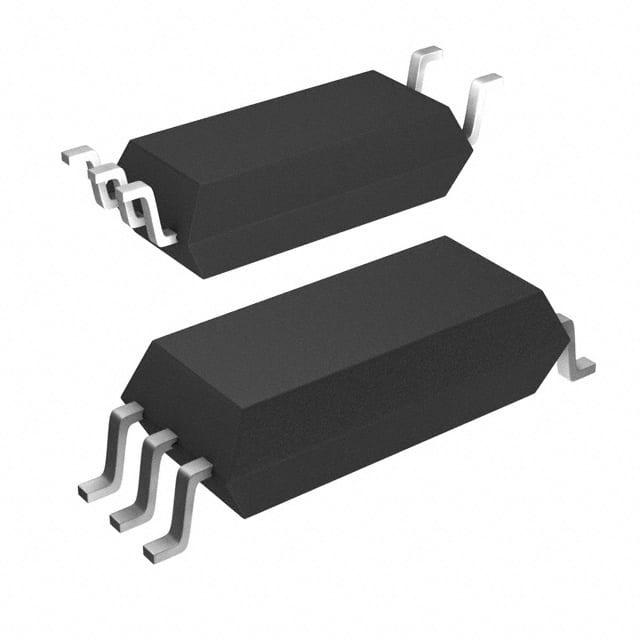

FOD8383R2

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 35ns 15V 210ns,210ns 30V DC 25ns SOP-5 贴片安装,黏合安装 3.95mm(长度)*9.2mm(宽度)
供应商型号: FOD8383R2TR-ND
供应商: Digi-Key
标准整包数: 1000
ON SEMICONDUCTOR 栅极电源驱动器 FOD8383R2

FOD8383R2概述

    FOD8383 高速 MOSFET/IGBT 门驱动光电耦合器技术手册

    产品简介


    FOD8383 是一款 2.5 安培输出电流的高速 MOSFET/IGBT 门驱动光电耦合器,采用 Optoplanar® 宽体 SOP 5 引脚封装。该产品专为驱动中等功率的 IGBT 和 MOSFET 设计,适用于多种工业应用,如交流和无刷直流电机驱动、工业逆变器、不间断电源、感应加热等。

    技术参数


    - 输出电流:最大 2.5 A
    - 供给电压范围:15 V 至 30 V
    - 最小共模抑制比:35 kV/µs
    - 延迟时间:最大传播延迟 210 ns;最大脉宽失真 65 ns
    - 工作温度范围:-40°C 至 100°C
    - 绝缘电压:最高允许过电压 8000 Vp 峰值;最大工作绝缘电压 1414 Vp 峰值
    - 输入至输出测试电压:2651 Vp 峰值(100% 生产测试)
    - 最大功耗:输入功率 45 mW,输出功率 500 mW

    产品特点和优势


    FOD8383 采用可靠的高电压绝缘设计,具备大于 10 毫米爬电距离和间距,以及 0.5 毫米内部绝缘距离。其 P 沟道 MOSFET 输出级可使输出电压摆幅接近供电轨,这显著提高了性能。此外,它的快速开关速度和高温下的稳定性使其在高功率系统中表现出色。

    应用案例和使用建议


    - AC 和无刷直流电机驱动:该光电耦合器可用于控制电机的通断,确保电机运行稳定且高效。
    - 工业逆变器:通过优化的门驱动电路,提高逆变器的转换效率,减少损耗。
    - 建议:在安装时应确保良好的散热条件,避免长时间高负荷工作导致的过热问题。

    兼容性和支持


    - 兼容性:FOD8383 与多种高压电力电子设备兼容,广泛应用于各种工业控制系统。
    - 支持:Fairchild 提供全面的技术文档和客户服务,确保客户能够有效地使用该产品。

    常见问题与解决方案


    1. 过温保护失效:确保外部散热良好,适当降低负载电流。
    2. 响应时间慢:检查电路连接和负载情况,确认所有参数都在额定范围内。
    3. 过压损坏:安装过压保护电路,确保输入电压不超过额定值。

    总结和推荐


    FOD8383 是一款高性能的高速 MOSFET/IGBT 门驱动光电耦合器,具有出色的可靠性、绝缘能力和快速的开关性能。对于需要高功率驱动的应用,尤其是涉及电机控制和工业逆变器的设计,FOD8383 是一个理想的选择。因此,我们强烈推荐此产品用于相关应用。

FOD8383R2参数

参数
通道类型 -
最大传播延迟时间 210ns,210ns
驱动数量 -
最大工作供电电压 30V
逻辑电压 - VIL,VIH -
驱动配置 -
上升时间 35ns
最大高压侧电压-自举 -
栅极类型 -
输入类型 DC
电流 - 峰值输出(灌入,拉出) -
最小工作供电电压 15V
下降时间 25ns
长*宽*高 3.95mm(长度)*9.2mm(宽度)
通用封装 SOP-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
