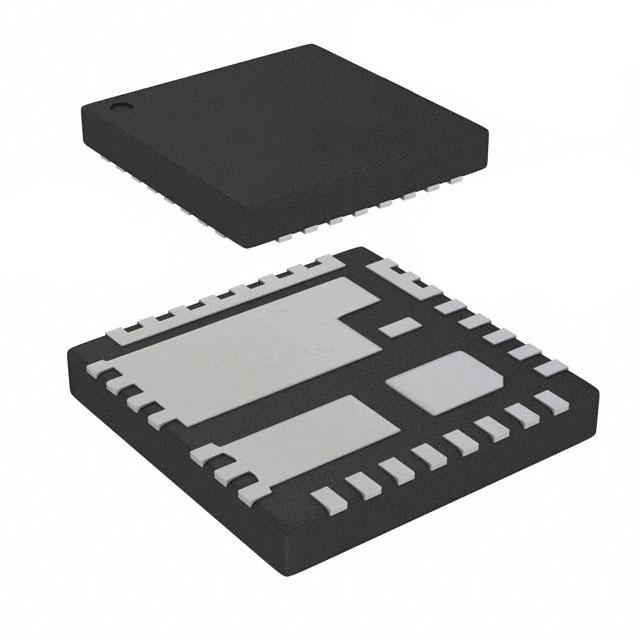

FDMF3037

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 半桥 1 QFN 贴片安装,黏合安装 5mm(长度)*5mm(宽度)
供应商型号: CY-FDMF3037
供应商: Avnet
标准整包数: 1

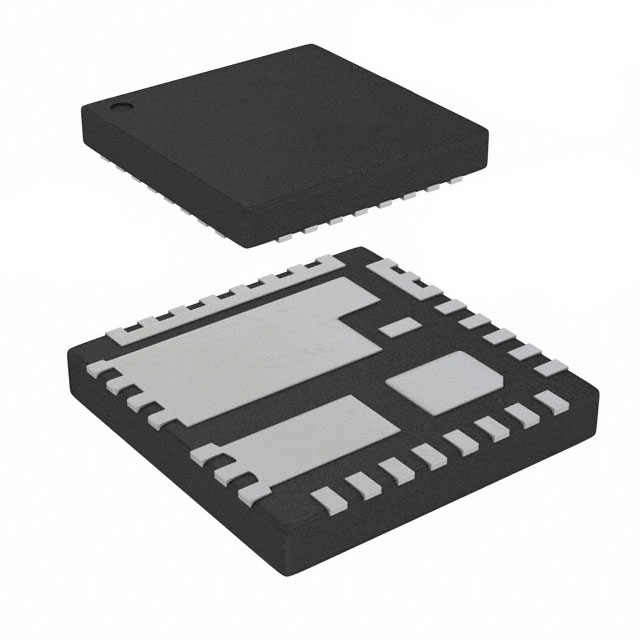

ON SEMICONDUCTOR 其他驱动器 FDMF3037

FDMF3037概述


    产品简介


    FDMF3037是一款由ON Semiconductor(前Fairchild Semiconductor)生产的智能功率级模块(Smart Power Stage, SPS),专门设计用于高电流、高频同步降压(buck)DC-DC转换器。它集成了驱动器IC、自举肖特基二极管和两个功率MOSFET在一个紧凑的5mm x 5mm PQFN铜夹封装内。该模块适用于笔记本电脑、平板电脑、服务器、工作站及桌面电脑等多种应用领域。

    技术参数


    - 工作电压范围:VCC: -0.3V 至 7.0V, PVCC: -0.3V 至 7.0V
    - 输入电压范围:VIN: -0.3V 至 30.0V
    - 输出电流能力:最大电流为35A
    - 死区时间:最低可达20ns(自适应死区时间)
    - 工作频率:最高支持1.5MHz的开关频率
    - 温度范围:工作温度范围为-40°C 至 +125°C
    - 封装形式:31引脚的clip bond PQFN
    - 热阻:Junction-to-Ambient 热阻为12.4°C/W, Junction-to-PCB 热阻为1.8°C/W
    - 控制电路供应电压:4.5V 至 5.5V
    - 驱动电路供应电压:4.5V 至 5.5V
    - PWM信号输入:-0.3V 至 VCC+0.3V
    - 死区时间调节:支持自适应死区时间,确保高效运行

    产品特点和优势


    - 集成化设计:将驱动器IC、自举肖特基二极管和两个MOSFET集成在一个超紧凑的PQFN封装中,减少了外部组件的需求,简化了系统设计。
    - 高效率:采用Fairchild的高性能PowerTrench MOSFET技术和集成Schottky二极管技术,提供干净的电压波形并减少振铃现象,显著提升轻负载下的效率。
    - 低功耗:在非切换状态下,关断电流小于6µA,确保在低负载时也能保持高效能。
    - 快速响应:短死区时间和低传播延迟提高了系统的动态性能,适合高速开关应用。
    - 安全可靠:内置欠压锁定(UVLO)功能,确保系统的稳定性和安全性。

    应用案例和使用建议


    - 应用实例:FDMF3037被广泛应用于各种便携式电子产品,如笔记本电脑和平板电脑,以及其他需要高效电源管理的应用。例如,在高性能笔记本电脑的电源系统中,FDMF3037能够提供稳定的电压输出,保证高性能运行时的可靠性。
    - 使用建议:在使用FDMF3037时,需要注意选择合适的电感值和电容值以匹配所需的输出电压和电流要求。建议使用高频率的开关频率以减小电感和电容的尺寸,从而进一步减小整体体积。此外,为了确保系统的稳定性和性能,应合理规划散热设计。

    兼容性和支持


    - 兼容性:FDMF3037支持3-state 5V PWM输入,可与多种PWM控制器兼容。同时,其集成的设计使其与大多数标准电源系统兼容。
    - 支持服务:ON Semiconductor提供了详尽的技术文档和支持,包括详细的电气特性、应用指南和常见问题解答。用户可以访问官网获取最新的技术支持信息和更新。

    常见问题与解决方案


    - 问题1:如何设置FDMF3037的死区时间?
    - 解决办法:通过调整输入电压和内部电路配置来改变死区时间。具体设置方法可以参考产品手册中的详细说明。
    - 问题2:如何处理启动时的欠压情况?
    - 解决办法:FDMF3037内置欠压锁定(UVLO)功能,当输入电压低于预设阈值时自动关闭系统。确保电源输入电压在启动时稳定且不低于最低工作电压。
    - 问题3:如何提高系统的散热效果?
    - 解决办法:使用大尺寸散热片或导热胶,增加散热面积,降低热阻,确保模块的工作温度不超出允许范围。

    总结和推荐


    综上所述,FDMF3037是一款高度集成化的智能功率级模块,具备出色的性能和稳定性。它的高效率、低功耗以及广泛的适用范围使其成为众多应用领域的理想选择。鉴于其优秀的技术和应用表现,我们强烈推荐FDMF3037在各种需要高效电源管理和高电流需求的应用中使用。用户可以通过官网获取更多支持和文档资源,确保充分发挥其潜力。

FDMF3037参数

参数
驱动数量 1
拓扑 半桥
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
包装方式 卷带包装

FDMF3037厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FDMF3037数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FDMF3037 FDMF3037数据手册

FDMF3037封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.4406 ¥ 12.283
100+ $ 1.4147 ¥ 12.1734
300+ $ 1.4017 ¥ 12.0637
500+ $ 1.3887 ¥ 11.954
1000+ $ 1.3498 ¥ 11.4057
5000+ $ 1.3498 ¥ 11.4057
库存: 14930
起订量: 82 增量: 1
交货地:
最小起订量为:50
合计: ¥ 614.15
