NCP81253MNTBG

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 16ns 2 4.5V 20ns(Typ) 5.5V 700mV,3.4V Non-Inverting MOSFET,N沟道 11ns 半桥 DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: NCP81253MNTBG
供应商: 国内现货
标准整包数: 3000

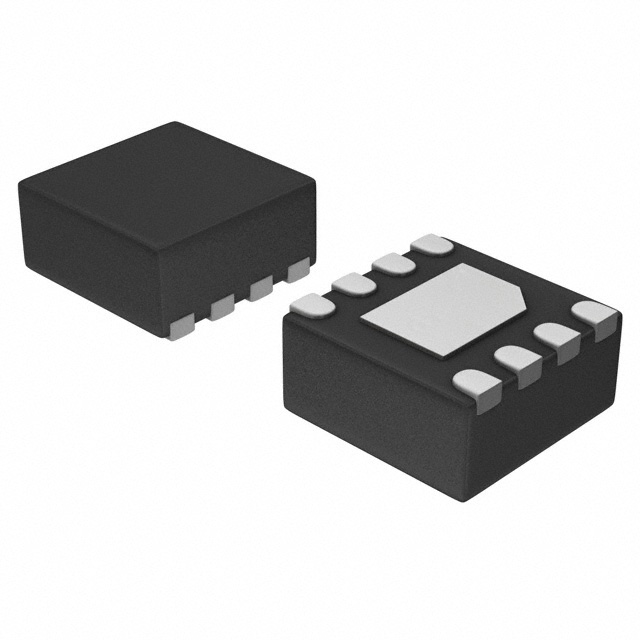

ON SEMICONDUCTOR 栅极电源驱动器 NCP81253MNTBG

NCP81253MNTBG概述


    产品简介


    NCP81253 是一款高性能的双通道 MOSFET 驱动器,采用紧凑型 2mm x 2mm 封装,适用于同步降压转换器中的高侧和低侧功率 MOSFET 的驱动。它主要用于单相 IMVP8 控制器,如 NCP81206。

    技术参数


    - 供电电压范围: VCC 4.5 V 至 5.5 V
    - 内部引脚描述:
    - BST: 浮动自举供应引脚,连接外部自举电容
    - PWM: 3 级 PWM 输入控制
    - EN: 3 状态输入控制
    - VCC: 电源输入
    - DRVL: 低侧门极驱动输出
    - GND: 参考地
    - SW: 开关节点
    - DRVH: 高侧门极驱动输出
    - FLAG: 热敏标志,无电气连接
    - 绝对最大额定值:
    - VCC 主供电电压: 0 V 至 6.5 V
    - VCC 欠压锁定: 启动阈值 4.35 V, 锁存电压滞后 150 mV
    - 电流消耗: 关闭模式下 1 µA 至 20 µA, 正常模式下 1.6 mA
    - 工作环境温度: -40°C 至 100°C

    产品特点和优势


    NCP81253 具有以下显著特点:
    - 高效能封装: 2 mm x 2 mm DFN8 热增强型封装
    - 集成自举二极管: 减少外部组件需求
    - 自适应防交叉导通电路: 在 MOSFET 开关期间防止交叉导通
    - 启用端控制: 通过 EN 端关闭两个 MOSFET
    - 无铅、无卤素、RoHS 符合标准

    应用案例和使用建议


    典型应用:
    - 笔记本和桌面系统电源解决方案
    使用建议:
    - 连接外部自举电容至 BST 引脚
    - 使用 1 µF 至 4.7 µF 低 ESR 陶瓷电容器进行电源去耦
    - 为热管理考虑,在高功率应用中使用大面积铜散热片

    兼容性和支持


    NCP81253 与 IMVP8 控制器兼容。厂商提供全面的技术支持和维护文档,包括安全操作区域、电气特性以及应用信息等。

    常见问题与解决方案


    - 问题: 在高功率应用中温度上升过高。
    - 解决方法: 使用大面积铜散热片以提高热导率,保持温度在安全范围内。

    - 问题: 供电电压低于阈值时驱动器不工作。
    - 解决方法: 确保 VCC 供电电压稳定在 4.5 V 至 5.5 V 之间,检查外部自举电容是否正常工作。

    总结和推荐


    NCP81253 在设计上针对高效的电源管理和小型化布局进行了优化。它的高集成度、优良的热性能以及出色的电气特性使其成为笔记本和桌面系统的理想选择。推荐在高密度集成、小型化和高可靠性要求的应用中使用 NCP81253。

NCP81253MNTBG参数

参数
驱动数量 2
驱动配置 半桥
电流 - 峰值输出(灌入,拉出) -
上升时间 16ns
输入类型 Non-Inverting
最大传播延迟时间 20ns(Typ)
最小工作供电电压 4.5V
最大高压侧电压-自举 35V
通道类型 -
逻辑电压 - VIL,VIH 700mV,3.4V
栅极类型 MOSFET,N沟道
下降时间 11ns
最大工作供电电压 5.5V
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP81253MNTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP81253MNTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR NCP81253MNTBG NCP81253MNTBG数据手册

NCP81253MNTBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
