FAN602FMX

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 5.5V~25V Flyback 75KHz~140KHz 6V 7.5V 25V 隔离 No 超温,过压 SOIC-10 贴片安装,黏合安装 4.9mm*3.9mm*1.75mm
供应商型号: CY-FAN602FMX
供应商:
标准整包数: 1

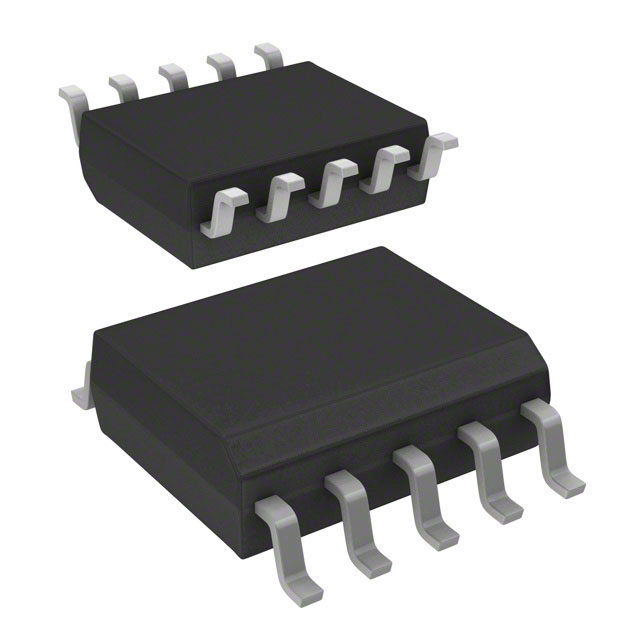

ON SEMICONDUCTOR AC-DC稳压器 FAN602FMX

FAN602FMX概述

    FAN602F:一款高效的离线准谐振PWM控制器

    产品简介


    FAN602F是一款由ON Semiconductor设计的先进PWM控制器,专为高效率、小体积和广泛应用需求而打造。它特别适用于AC/DC隔离式开关电源,能在广泛的输入和输出条件下提供高效能。FAN602F凭借其创新的设计和技术特性,在智能手机、平板电脑及便携式设备的电池充电器和AC-DC适配器中表现出色。

    技术参数


    - 输入电压范围: 50-400V
    - 工作频率范围: 75kHz至140kHz(可调)
    - 功率消耗: ≤20mW(待机模式)
    - 温度范围: -40°C至+150°C
    - 启动电流: 300μA(启动模式)
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | HV Pin 输入电压 | 500 V |
    | VDD 供电电压 | 6 | 15 | 25 | V |
    | VCS 输入电压 | -0.3 | 6 V |
    | VFB 输入电压 | -0.3 | 6 V |
    | VSD 输入电压 | -0.3 | 6 V |

    产品特点和优势


    - 高效率: 在宽输入和输出条件下实现高效率,满足严格的能源标准要求。
    - 低功耗: 独特的mWSaver®技术确保待机功耗低于20mW。
    - 灵活的配置选项: 用户可根据需求调节多个参数,如峰值电流、过压保护等。
    - 内置保护机制: 包括过温保护、过压保护和欠压保护等功能。

    应用案例和使用建议


    - 应用案例: FAN602F广泛应用于智能手机、平板电脑的电池充电器,以及便携式设备的AC-DC适配器。
    - 使用建议: 在设计充电器时,考虑外部电阻对峰值电流的影响以优化轻载效率;使用外部NTC进行过温保护。

    兼容性和支持


    - 兼容性: 与多种电池充电器和AC-DC适配器兼容。
    - 支持: 提供详尽的技术文档和客户支持服务。

    常见问题与解决方案


    - Q: 待机模式下电流过高怎么办?
    - A: 检查是否正确设置了最小VCS阈值,或者尝试更换外部组件。
    - Q: 输出电压不稳定怎么办?
    - A: 调整反馈网络中的外部电阻值,确保输出电压稳定。

    总结和推荐


    FAN602F以其卓越的性能和多功能特性,在现代电子产品中展现出了极高的实用价值。它不仅能满足高效率和低功耗的要求,还能通过丰富的保护功能确保系统的安全运行。综合来看,我们强烈推荐这款产品用于需要高效率和稳定性的各种应用场景。

FAN602FMX参数

参数
内部开关 No
隔离 隔离
拓扑 Flyback
击穿电压 -
最大输入电压 25V
最大输出电压 7.5V
电压 - 电源(Vcc/Vdd) 5.5V~25V
功率 -
故障保护 超温,过压
最小输入电压 6V
输出电流 -
最小输出电压 -
占空比 -
开关频率 75KHz~140KHz
长*宽*高 4.9mm*3.9mm*1.75mm
通用封装 SOIC-10
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 最后售卖
包装方式 散装,卷带包装

FAN602FMX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN602FMX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR FAN602FMX FAN602FMX数据手册

FAN602FMX封装设计

查看详情并下载
Symbol
Footprint
3D Model
