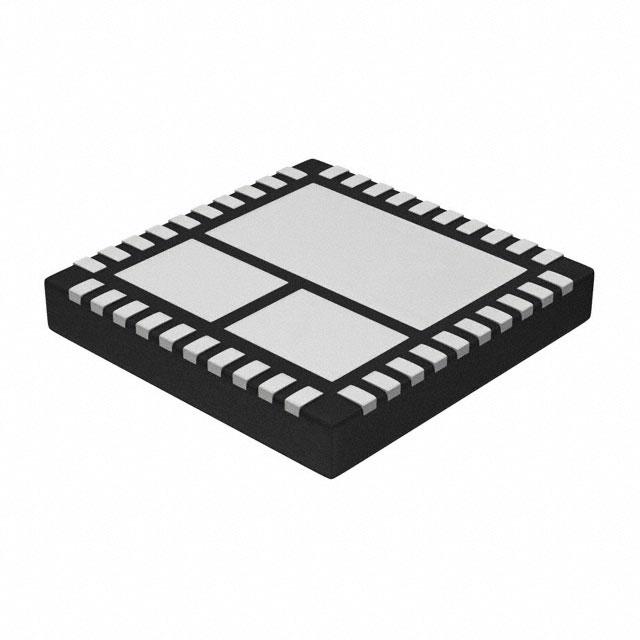

NCP5369NMNTXG

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 半桥 QFN 贴片安装,黏合安装 6mm(长度)*6mm(宽度)
供应商型号: CY-NCP5369NMNTXG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 NCP5369NMNTXG

NCP5369NMNTXG概述

    高效集成驱动器与MOSFET——NCP5369N的技术分析

    产品简介


    NCP5369N是一款高度集成的直流-直流降压转换解决方案,集成了一个高侧MOSFET驱动器、低侧MOSFET驱动器和高效率的内部MOSFET晶体管。通过封装在6×6毫米40引脚QFN封装内,NCP5369N提供了一个紧凑的设计,具有高效能和小空间占用的特点。这款产品主要用于高电流DC-DC同步降压转换应用,广泛应用于服务器、通信电源、工业控制设备等领域。

    技术参数


    以下是NCP5369N的关键技术规格和性能参数:
    - 开关频率:最高可达1 MHz。
    - 输出电流能力:高达35 A。
    - 内部特性:内置自举二极管,零电流检测功能,以及欠压锁定保护。
    - 热管理:具备内部热警告和热关断机制,温度范围为-55°C至150°C。
    - 接口信号:支持逻辑输入、禁用控制、热警告输出及脉宽调制(PWM)驱动。

    产品特点和优势


    NCP5369N的主要特点在于其高度集成化设计,能够显著减少外部组件的需求并优化电路板布局。其性能优势包括:
    - 高性能:最高支持1 MHz开关频率,适用于高速切换场景。
    - 可靠性:内置的保护机制(如过温保护、欠压锁定)保证了长期稳定的运行。
    - 易用性:只需要简单的PWM输入即可完成高侧和低侧MOSFET的协调控制。
    - 紧凑型设计:6×6毫米的小尺寸使其非常适合空间受限的应用环境。

    应用案例和使用建议


    在典型的同步降压转换器设计中,NCP5369N常被用于数据中心的服务器电源模块中,作为关键的电力管理元件。对于需要高效率和高密度供电方案的场景,建议遵循以下使用建议:
    - 确保输入电压稳定,避免长时间超限操作。
    - 在设计PCB时,合理布置低ESR陶瓷电容以提高稳定性。
    - 注意外部自举电容的选择,推荐采用大于100nF且耐压高于50V的高质量陶瓷电容器。

    兼容性和支持


    NCP5369N与多种PWM控制器兼容,例如NCP81102、NCP81119等系列产品。安森美半导体公司提供了详尽的技术文档和支持服务,包括数据手册下载、在线技术支持以及样品申请等服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关频率不稳定 | 检查外围电路的电容值是否符合要求;确保所有连接牢固无虚焊。 |
    | 过热现象频繁发生 | 调整散热措施,增加散热片面积或降低负载电流。 |
    | 输出电流不足 | 确认MOSFET的导通电阻是否正常;检查是否有损坏情况发生。 |

    总结和推荐


    总体而言,NCP5369N凭借其出色的性能指标和多功能性,在高功率密度需求的应用场合表现出色。它不仅简化了系统设计流程,还提升了整体系统的可靠性和效率。因此,对于寻找高性能DC-DC转换解决方案的企业来说,NCP5369N无疑是一个值得考虑的选择。

NCP5369NMNTXG参数

参数
拓扑 半桥
驱动数量 -
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装
