KA78RM33RTM

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 55dB(120Hz) 5mA 正极 Fixed 500mA 1 3.3V 4.3V 3.3V 20V 600mV@ 500mA 20mV 20mV TO-252-3 贴片安装,黏合安装 6.6mm*6.1mm*2.3mm
供应商型号: LM-2825022
供应商: 海外现货
标准整包数: 0

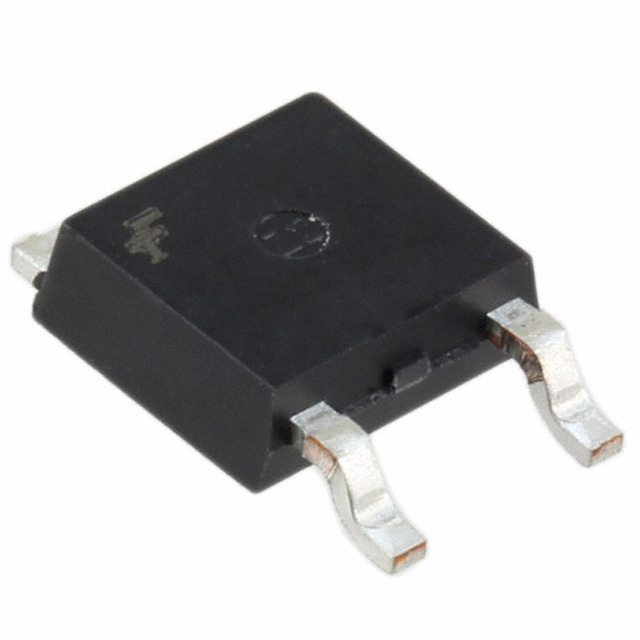

ON SEMICONDUCTOR LDO稳压器 KA78RM33RTM

KA78RM33RTM概述

    # KA78RM33R低功耗电压调节器技术手册解析

    产品简介


    KA78RM33R是一种低功耗电压调节器(Low Dropout Voltage Regulator),专为各种电子设备设计。它提供了一个稳定的3.3V输出电压,最大输出电流可达0.5A。产品采用表面贴装封装(DPAK),具有紧凑的设计,非常适合空间受限的应用场景。此电压调节器还内置过流保护、热关断保护以及SOA(安全工作区)保护功能,以确保在复杂工作条件下的可靠性和安全性。
    主要功能
    - 提供恒定3.3V输出电压
    - 最大输出电流:0.5A
    - 低功耗设计,典型压差小于0.6V
    - 过流保护、热关断保护和SOA保护
    应用领域
    KA78RM33R适用于多种电子设备,如工业控制设备、医疗设备、通信设备以及消费类电子产品等。特别是在需要稳定电源供给且对体积要求较高的场景中,这款调节器表现出色。

    技术参数


    以下是根据技术手册中提取出的主要技术规格:
    | 参数名称 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |

    | 输入电压范围 | 5 20 | V |
    | 输出电压 | 3.22 | 3.30 | 3.38 | V |
    | 负载调整率 20 | mV |
    | 线路调整率 20 | mV |
    | 压差电压 0.6 | V |
    | 工作温度范围 | -40 +125 | °C |
    | 温度系数 -0.2 | mV/°C |
    | 输出噪声电压 50 | µVRMS |

    产品特点和优势


    1. 低功耗设计:压差电压仅为0.6V,大大提升了能效。
    2. 多重保护功能:过流保护、短路保护及热关断保护确保了设备的安全运行。
    3. 紧凑型封装:采用DPAK封装,适合高密度电路板布局。
    4. 宽温范围:支持-40°C至+125°C的工作温度,适用于极端环境。
    这些特点使KA78RM33R成为许多电子系统中的理想选择,尤其是在需要高性能和高可靠性的地方。

    应用案例和使用建议


    应用案例
    1. 工业自动化:在工业控制系统中作为稳压电源,确保传感器和控制器的正常工作。
    2. 医疗设备:为便携式医疗设备供电,保证设备长时间稳定运行。
    3. 通信设备:用于通信模块中,为其提供稳定的电源供应。
    使用建议
    - 滤波电容:在远离主电源滤波电容器的位置使用时,应添加输入电容器CI以减少纹波干扰。
    - 稳定性优化:通过增加输出电容器CO来提高系统的稳定性,并参考图12中的ESR值选择合适的电容器。
    - 散热管理:考虑到功率耗散限制,在高温环境下应适当增大散热片面积。

    兼容性和支持


    KA78RM33R可以与其他标准DPAK封装的元件兼容,便于替换或升级现有设计。此外,Fairchild Semiconductor提供了详尽的技术文档和支持服务,帮助用户快速解决问题并优化设计方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电容CI是否足够,并确保接地良好 |
    | 热关断频繁触发 | 添加外部散热片或降低负载电流 |
    | 输出噪声过大 | 增加输出电容CO,并确认其ESR值合适 |

    总结和推荐


    KA78RM33R凭借其出色的性能和多功能保护特性,是一款值得信赖的低功耗电压调节器。它不仅满足了现代电子设备对高效能和小型化的需求,还在安全性方面做出了卓越表现。对于需要高效率、宽温范围以及多层保护功能的应用场景,强烈推荐使用此产品。同时,Fairchild Semiconductor提供的优质技术支持和完善的文档资料也进一步增强了用户的信心。
    如果您正在寻找一款既可靠又灵活的电压调节器,KA78RM33R将是您的理想选择!

KA78RM33RTM参数

参数
输出电流 500mA
Iq-静态电流 5mA
最大输入电压 20V
最小输出电压 3.3V
输出类型 Fixed
纹波抑制-PSRR 55dB(120Hz)
最大压差@电流 600mV@ 500mA
线路调节 20mV
负载调节 20mV
稳压器数量 1
极性 正极
最小输入电压 4.3V
最大输出电压 3.3V
长*宽*高 6.6mm*6.1mm*2.3mm
通用封装 TO-252-3
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 散装,卷带包装

KA78RM33RTM厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KA78RM33RTM数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR KA78RM33RTM KA78RM33RTM数据手册

KA78RM33RTM封装设计

查看详情并下载
Symbol
Footprint
3D Model
