NCP718BSN500T1G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR

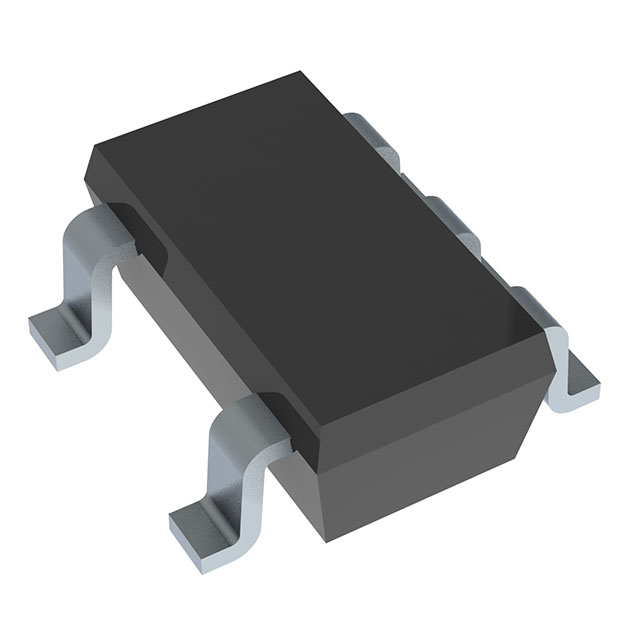

产品描述: onsemi LDO稳压芯片, 5 V输出, 300mA最大输出, 单路输出, TSOT-23, 表面贴装, 5针
供应商型号: 14M-NCP718BSN500T1G
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP718BSN500T1G

NCP718BSN500T1G概述

    NCP718 300 mA LDO Voltage Regulator 技术手册

    1. 产品简介


    NCP718 是一款由安森美(ON Semiconductor)生产的低功耗低压差线性稳压器(Low Dropout, LDO)。它具有极低的静态电流(quiescent current)和宽输入电压范围,非常适合用于便携式设备、无线充电器以及通信系统等领域。这款稳压器的主要功能是提供稳定输出电压,并且具备过热保护和限流功能,确保设备在各种条件下都能正常运行。

    2. 技术参数


    - 输入电压范围:2.5 V 至 24 V
    - 固定电压选项:1.2 V 至 5 V(可根据客户需求提供)
    - 可调电压范围:1.2 V 至 5 V
    - 静态电流:典型值为 4 μA(全温度范围内)
    - 输出电压精度:在整个负载、线路和温度变化范围内,精度为 ±2%
    - 电源抑制比(PSRR):1 kHz 时为 60 dB
    - 噪声:典型值为 36 μV RMS(从 100 Hz 到 100 kHz)
    - 热关断温度:温度上升至 +25°C 时为 +165°C,热关断滞后为 -25°C
    - 最大输出电流:300 mA(瞬态情况下可达 800 mA)
    - 封装选项:TSOT-23-5 和 WDFN6 2x2 mm

    3. 产品特点和优势


    - 极低静态电流:典型值为 4 μA,适合电池供电的应用。
    - 宽输入电压范围:2.5 V 至 24 V,适用于多种电源系统。
    - 高精度输出:±2% 的输出电压精度,确保稳定的电压输出。
    - 超低噪声:输出电压噪声典型值为 36 μV RMS,适合对噪声敏感的应用。
    - 小电容稳定性:仅需 1 μF 的陶瓷电容即可保证稳定性,减少了外部元件的需求。
    - 软启动功能:减少启动时的浪涌电流和电压尖峰,提高系统的可靠性。
    - 集成保护功能:包括热关断和电流限制,确保设备的安全运行。
    - 无铅、卤素及 BFR 自由,符合 RoHS 规范,环保且安全。

    4. 应用案例和使用建议


    典型应用:
    - 无线充电器:适用于需要稳定输出电压的无线充电器。
    - 便携式设备:如智能手机、平板电脑等电池供电的设备。
    - 通信系统:为各种通信模块提供稳定的电源。
    使用建议:
    - 在设计电路时,建议在输入端和输出端分别连接至少 1 μF 的陶瓷电容,以提供低阻抗路径,减小输入电压上的噪声和瞬变影响。
    - 输出电容建议使用 X5R 或 X7R 类型的陶瓷电容,这些电容具有较低的温度依赖性。
    - 尽量将外部组件放置在 NCP718 附近,以减少引线电阻和电磁干扰的影响。
    - 确保 PCB 设计合理,使输入和接地引脚的走线尽量宽,降低走线的阻抗,从而减少噪声干扰。

    5. 兼容性和支持


    兼容性:
    - NCP718 可与标准的陶瓷电容和其他常用的电子元件兼容,无需额外的外部元件即可实现稳定的电压输出。
    支持和维护:
    - 安森美提供了详细的资料和技术支持文档,帮助用户更好地理解和使用该产品。同时,客户还可以通过官方渠道获得产品相关的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题:设备启动时出现浪涌电流和电压尖峰
    - 解决办法:启用软启动功能,该功能可以减少启动时的浪涌电流和电压尖峰,提高系统的稳定性。
    - 问题:设备在高温环境下工作不稳定
    - 解决办法:确保设备的工作温度不超过 125°C,可以使用散热片或加装风扇等方式进行散热。
    - 问题:输出电压噪声过大
    - 解决办法:检查输出电容的类型和容量,建议使用 X5R 或 X7R 类型的陶瓷电容,且容量不小于 1 μF。

    7. 总结和推荐


    NCP718 是一款出色的低压差线性稳压器,具有宽输入电压范围、极低静态电流和高精度输出等特点,特别适合应用于便携式设备、无线充电器和通信系统等领域。它的高可靠性、易于使用和低成本使其在市场上具有很强的竞争力。因此,强烈推荐在需要高性能稳压器的应用中使用 NCP718。
    希望这份技术手册能为您提供全面的信息,并在您的项目中发挥重要作用。如果您有任何进一步的问题或需求,欢迎随时联系安森美的技术支持团队。

NCP718BSN500T1G参数

参数
最大输出电压 5V
线路调节 10mV
负载调节 10mV
最大压差@电流 490mV@ 300mA
输出类型 Fixed
最大输入电压 24V
Iq-静态电流 8μA
最小输入电压 2.5V
极性 正极
纹波抑制-PSRR 60dB(1kHz)
输出电流 300mA
稳压器数量 1
最小输出电压 5V
长*宽*高 2.9mm(长度)*1.6mm(宽度)
通用封装 TSOT-23-5
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP718BSN500T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP718BSN500T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP718BSN500T1G NCP718BSN500T1G数据手册

NCP718BSN500T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
