FSQ321L

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 8V~20V Flyback 55KHz~67KHz 12W 530mA 9V 隔离 Yes 超温,过压,过载 650V LSOP-8 贴片安装
供应商型号: CY-FSQ321L
供应商: Avnet
标准整包数: 1

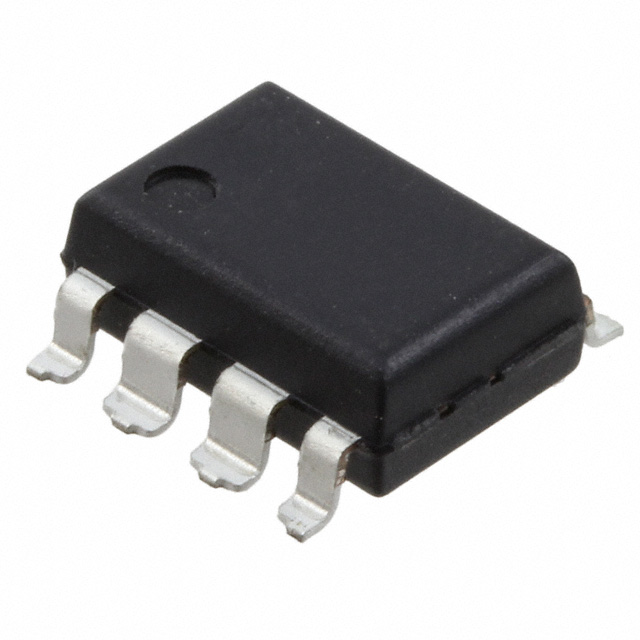

ON SEMICONDUCTOR AC-DC稳压器 FSQ321L

FSQ321L概述

    Green Mode Power Switch for Valley Switching Converter

    1. 产品简介


    Green Mode Power Switch 是一款专为谷值切换(Valley Switching)设计的集成脉冲宽度调制(PWM)控制器和SENSEFET®,型号包括FSQ0365、FSQ0265、FSQ0165和FSQ321。它具有低电磁干扰(EMI)和高功率转换效率的特点,适用于DVD播放器、DVD录像机、机顶盒、适配器等应用场合。该产品能够显著减少外部组件的数量和成本,同时提高系统可靠性和效率。

    2. 技术参数


    - 基本规格:
    - SENSEFET源极引脚:内部控制接地
    - 正电源输入(VCC):12 V启动电压
    - 反馈电压引脚(VFB):非反相输入至PWM比较器,最大范围9 V
    - 同步引脚(Sync):阈值0.7 V / 0.2 V
    - 起始充电电流(ICH):26 V最小输入电压下为0.65 mA ~ 1.00 mA
    - 性能参数:
    - 漏源击穿电压(BVDSS):650 V
    - 最大输出功率(典型值):最高19 W(230 VAC时)
    - 过载保护电流(OLP):FSQ0365为1.32 A ~ 1.68 A
    - 关断延迟时间(td(off)):28.2 ns(典型值)
    - 工作环境:
    - 工作温度范围:-40°C到+85°C
    - 存储温度范围:-55°C到+150°C

    3. 产品特点和优势


    - 低EMI:通过可变频率控制和固有频率调制降低电磁干扰。
    - 高效率:通过最小电压切换实现高效功率转换。
    - 宽负载和输入电压变化下的窄频带范围:在不同负载和输入电压条件下提供稳定的频率变化范围。
    - 先进的突发模式操作:低待机功耗。
    - 过载保护(OLP)、过压保护(OVP)及异常过流保护(AOCP):内置自保护电路确保系统安全运行。
    - 内置软启动:启动时间15 ms,增加系统稳定性。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于DVD播放器、机顶盒、PC辅助电源、液晶电视和等离子电视等设备的开关电源。
    - 使用建议:在适配器和开放式框架设计中,要确保最大连续功率不超过额定值。建议使用外部电容和电阻来匹配峰值点,以确保最佳的同步效果。

    5. 兼容性和支持


    - 兼容性:该产品与大多数辅助变压器和光电耦合器兼容,支持标准的SMD封装。
    - 支持和维护:厂家提供了相关应用说明文档和详细的订购信息,以便用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何确定合适的外部电容和电阻?
    - 解决办法:参考数据手册中的具体推荐值,或咨询技术支持。

    - 问题2:如何避免系统在负载突变时出现错误触发?
    - 解决办法:适当调整反馈网络的时间常数,确保外部电容的充电时间满足要求。

    7. 总结和推荐


    综上所述,Green Mode Power Switch 提供了出色的性能和可靠性,在开关电源设计中具有显著的优势。它不仅能够显著降低系统的总成本和复杂度,还能够在广泛的输入电压和负载范围内保持高效的性能。因此,我们强烈推荐在各种需要高效、低EMI开关电源的设计中采用此产品。

FSQ321L参数

参数
故障保护 超温,过压,过载
最小输入电压 9V
内部开关 Yes
最大输出电压 -
击穿电压 650V
拓扑 Flyback
电压 - 电源(Vcc/Vdd) 8V~20V
隔离 隔离
输出电流 530mA
占空比 -
功率 12W
开关频率 55KHz~67KHz
最小输出电压 -
最大输入电压 -
9.4mm(Max)
6.6mm(Max)
3.6mm(Max)
通用封装 LSOP-8
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 散装,管装

FSQ321L厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSQ321L数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR FSQ321L FSQ321L数据手册

FSQ321L封装设计

查看详情并下载
Symbol
Footprint
3D Model
