LB1936V-TLM-E

产品分类: 电机驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 2.5V~9.5V 半桥(4) Bipolar 双极电机 2.5V 9.5V Parallel Control and Power Stage,Driver - Fully Integrated SSOP-16 贴片安装,黏合安装 5.2mm*4.4mm*1.3mm
供应商型号: 30C-LB1936V-TLM-E SSOP-16
供应商: 云汉优选
标准整包数: 1

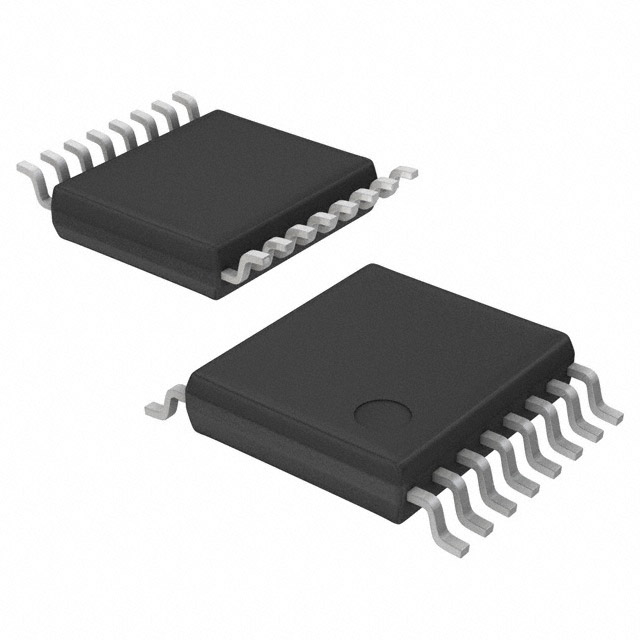

ON SEMICONDUCTOR 电机驱动器 LB1936V-TLM-E

LB1936V-TLM-E概述


    产品简介


    LB1936V 是一款用于低电压驱动的两相双极步进电机驱动器集成电路(IC)。 这款集成电路专为扫描仪、数码相机和打印机等应用中的步进电机驱动设计,具有高效能和低功耗的特点。其体积小巧,所需外部组件少,能够有效减少安装空间。此外,它还提供了电流检测引脚,并支持PWM控制输入,能够在系统级实现电流斩波控制。

    技术参数


    - 供电电压范围: 2.5V 至 9.5V (绝对最大值: 10.5V)
    - 输出饱和电压:
    - 高低侧输出饱和电压(IOUT=200mA时): 最大0.25V
    - 高低侧输出饱和电压(IOUT=400mA时): 最大0.5V
    - 输入电流: VIN=5V时的最大值为200μA
    - 反向电流: 最大30μA
    - 最大功耗: 当安装在指定电路板上时为740mW
    - 工作温度范围: -20°C 至 +85°C
    - 存储温度范围: -40°C 至 +150°C

    产品特点和优势


    LB1936V 的主要特点包括:
    - 低饱和电压: 前后导通电机驱动器,饱和电压仅为0.25V(IO=200mA)
    - 双H桥通道: 支持多种驱动模式
    - 宽泛的工作电压范围: 允许电压范围为2.5V至9.5V
    - 支持PWM输入: 低功耗模式可以在慢延迟模式下实现,输入逻辑为IN1/IN2=H/H
    - 内置热关断电路: 确保安全运行
    - 小型封装: SSOP16 (225mil)
    LB1936V 的优势在于:
    - 高效率: 由于低饱和电压和高效的电流控制,可以显著降低电路的电流消耗
    - 易用性: 极少的外部组件使得安装更为简便
    - 多功能: 支持PWM控制和电流检测功能,适用于各种复杂的应用场景

    应用案例和使用建议


    LB1936V 主要应用于扫描仪、数码相机和打印机等设备中的步进电机驱动。 例如,在打印机中,它可以用于控制打印头的精确移动。对于实际应用,建议如下:
    - 选择合适的电源电压: 为了确保最佳性能,应在2.5V到9.5V的范围内选择合适的电源电压。
    - 注意热管理: 在高负载情况下,确保良好的散热,以避免过热。
    - 适当连接PWM信号: 使用PWM输入可以有效降低功耗并提高系统的响应速度。

    兼容性和支持


    LB1936V 的封装为SSOP16 (225mil), 可以轻松集成到现有系统中。ON Semiconductor公司提供全面的技术支持和售后服务,包括详尽的产品文档和技术咨询。对于特定的使用环境或应用需求,用户可以联系技术支持获取帮助。

    常见问题与解决方案


    常见的问题及解决方案:
    - 问题: 电源电压超过最大值会导致什么后果?
    - 解答: 超过最大供电电压可能损坏设备,因此必须严格遵守推荐的工作条件。

    - 问题: 如何避免过热?
    - 解答: 确保良好的散热措施,如增加散热片或使用风扇。必要时可以降低工作频率以减少功耗。

    总结和推荐


    LB1936V 是一款出色的步进电机驱动器IC,具有低功耗、高效率和小型化的特点。 它特别适合于扫描仪、数码相机和打印机等应用。鉴于其在市场上的竞争力和稳定性,强烈推荐给需要高效步进电机驱动解决方案的设计者和制造商。

LB1936V-TLM-E参数

参数
接口类型 Parallel
最大工作供电电压 9.5V
功能 Control and Power Stage,Driver - Fully Integrated
额定电流 -
工艺 Bipolar
电机类型 - AC,DC -
功率 -
电机类型 双极电机
电压 - 负载 2.5V~9.5V
拓扑 半桥(4)
最小工作供电电压 2.5V
长*宽*高 5.2mm*4.4mm*1.3mm
通用封装 SSOP-16
安装方式 贴片安装,黏合安装
应用等级 通用级
零件状态 停产
包装方式 散装,卷带包装

LB1936V-TLM-E厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

LB1936V-TLM-E数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电机驱动器 ON SEMICONDUCTOR LB1936V-TLM-E LB1936V-TLM-E数据手册

LB1936V-TLM-E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.723
100+ ¥ 7.524
1000+ ¥ 7.161
2000+ ¥ 6.82
30000+ ¥ 6.787
库存: 200
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 8.72
