首页  >  产品百科  >  FAN54015UCX

FAN54015UCX

产品分类: 电池
厂牌: ON SEMICONDUCTOR
产品描述: 1 5V 锂离子 锂离子电池 BGA 贴片安装 1.96mm*1.87mm*380μm
供应商型号: CY-FAN54015UCX
供应商: Avnet
标准整包数: 1

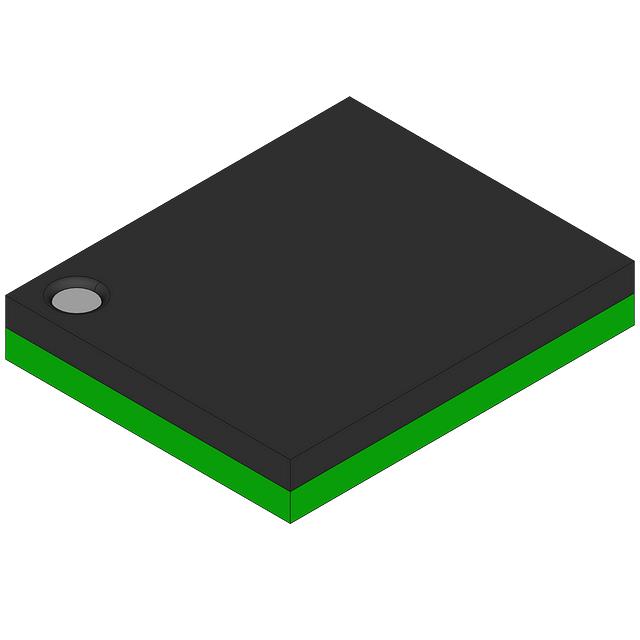

ON SEMICONDUCTOR 电池 FAN54015UCX

FAN54015UCX概述


    产品简介


    FAN54015 是一款完全集成的高效单节锂离子电池充电器和USB OTG(On-The-Go)升压调节器。它特别适用于手机、智能手机、PDA、平板电脑、便携式媒体播放器、游戏机及数码相机等移动设备。FAN54015不仅支持通过USB电源进行充电,还能提供升压功能以驱动USB外设。

    技术参数


    - 充电器功能:
    - 输入电压范围:4.0 V 至 6.0 V
    - 最大输入电压:20 V
    - 最高充电率:1.45 A
    - 充电电压精度:±0.5% (25°C), ±1% (0至125°C)
    - 输入电流精度:±5%
    - 充电电流精度:±5%

    - 升压调节器功能:
    - 输出电压:5 V
    - 最大输出电流:500 mA
    - 最小电池电压:2.42 V
    - 其他参数:
    - 充电电流调节:通过I²C接口编程(3.4 Mbps)
    - 电池充电模式:分为预充、恒流、恒压三个阶段
    - 输入电流限制:可以通过I²C编程更改
    - 安全计时器:带复位控制

    产品特点和优势


    - 高效充电: FAN54015 的充电效率高于线性充电器,从而减少了充电时间。
    - 精确的电压和电流控制: 高达 ±0.5% 的充电电压精度,确保电池充满电且不过充。
    - 安全功能: 具有安全计时器和温度保护,防止过热导致设备损坏。
    - I²C 接口: 支持 I²C 接口进行充电参数编程,操作灵活方便。

    应用案例和使用建议


    典型应用场景:
    - 手机和平板电脑的充电器
    - 移动设备的外部供电
    使用建议:
    - 在充电时,保持环境温度在 -30°C 到 +85°C 范围内,避免过热或过冷影响电池性能。
    - 确保输入电压稳定在 4.0 V 至 6.0 V 范围内,避免过高电压对设备造成损害。
    - 使用推荐的外部组件如 L1 = 1μH, CBAT = 10μF, CMID = 4.7μF, 和 CBUS = 1μF,以获得最佳性能。

    兼容性和支持


    FAN54015 可与各种 USB 设备兼容,可以作为升压调节器为 USB 外设供电。制造商提供技术支持和维护服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    1. 问题: 充电器无法启动。
    - 解决方法: 检查输入电压是否在规定的范围内,并确认连接线路无误。
    2. 问题: 充电过程中出现过热警告。
    - 解决方法: 立即断开电源,检查散热措施是否有效,并调整环境温度。
    3. 问题: 升压模式下的输出电压不稳定。
    - 解决方法: 检查电池电压是否正常,确保电池处于合适的工作电压范围内。

    总结和推荐


    FAN54015 集成了一款高效的单节锂离子电池充电器和升压调节器,具备出色的充电性能和安全保护功能。适合广泛应用于各类移动设备中。对于需要高效充电和可靠升压功能的应用场景,FAN54015 是一个理想的选择。强烈推荐该产品用于现代移动设备的充电解决方案。

FAN54015UCX参数

参数
电池容量 -
化学特性 锂离子
电池尺寸 -
电池类型 锂离子电池
标称电压 5V
电池数量 1
长*宽*高 1.96mm*1.87mm*380μm
通用封装 BGA
安装方式 贴片安装
包装方式 散装,卷带包装

FAN54015UCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN54015UCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 电池 ON SEMICONDUCTOR FAN54015UCX FAN54015UCX数据手册

FAN54015UCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4045 ¥ 3.4804
300+ $ 0.4007 ¥ 3.449
500+ $ 0.397 ¥ 3.4177
1000+ $ 0.3859 ¥ 3.2609
5000+ $ 0.3859 ¥ 3.2609
库存: 215697
起订量: 288 增量: 1
交货地:
最小起订量为:100
合计: ¥ 348.04
直接购买
加入购物车
