首页  >  产品百科  >  NCP4307AASNT1G

NCP4307AASNT1G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 同步, 电压控制器, 6引脚
供应商型号: NCP4307AASNT1G
供应商: 国内现货
标准整包数: 5
ON SEMICONDUCTOR AC-DC稳压器 NCP4307AASNT1G

NCP4307AASNT1G概述

    NCP4307 Secondary Side Synchronous Rectification Driver

    1. 产品简介


    NCP4307 是一种高性能驱动器,专为控制开关电源(SMPS)中的同步整流MOSFET而设计。它支持多种拓扑结构,如DCM或CCM反激式、准谐振反激式及正激式转换器,因此广泛应用于笔记本适配器、高功率密度AC/DC电源(例如手机充电器)、LCD电视及各种高效率SMPS系统中。

    2. 技术参数


    - 输入电压范围: VCCL: -0.3 V 至 37.0 V
    - 输出电压范围: VDRV: -0.3 V 至 17.0 V
    - 电流感测输入电压范围: VCS: -1 V 至 200 V
    - 最大工作频率: 100 kHz
    - 内部最小导通时间: 最短500 ns
    - 内部最小关断时间: 最短1 μs
    - 驱动能力: 7 A 源电流 / 2 A 吸电流
    - 工作温度范围: -40°C 至 125°C

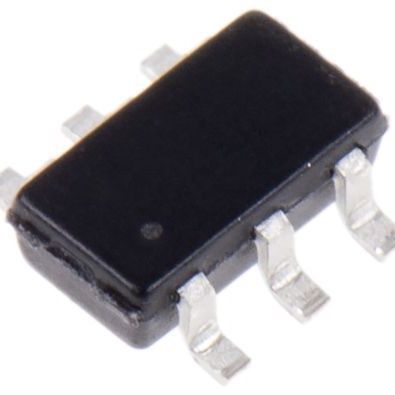

    - 封装类型: TSOP-6

    3. 产品特点和优势


    - 精准的真二次零电流检测: 确保高效的电流检测。
    - 低延迟关闭触发: 从电流感测输入到驱动器的关闭延迟仅为15 ns。
    - 鲁棒性的电流感测针: 可承受高达200 V的电压。
    - 自供电能力: 在高侧操作或低压输出时无需辅助绕组或其他电源。
    - 轻载检测架构: 高效的轻负载管理。
    - 内部最小ON/OFF时间保护: 抗干扰能力强,适应多种工作环境。

    4. 应用案例和使用建议


    - 笔记本适配器: 利用NCP4307进行同步整流,实现高效能和小体积的设计。
    - 高功率密度AC/DC电源: 如手机充电器,其高效的电流检测和低延迟关闭特性,提高系统的整体效率。
    - LCD电视: 在要求高效率的场合,NCP4307能够帮助降低功耗并提升系统稳定性。
    使用建议:
    - 选择合适的封装以确保良好的热管理和散热。
    - 确保电路板布局符合产品手册的要求,减少寄生效应。

    5. 兼容性和支持


    NCP4307可与多种SMPS和其他电力电子组件兼容。安森美半导体提供详尽的技术文档和支持服务,确保用户能够顺利集成并解决问题。

    6. 常见问题与解决方案


    - 问题1: VCS无法正常工作。
    - 解决方案: 检查VCS引脚的连接是否正确,并确保信号源的电压在规定的范围内。
    - 问题2: VDRV输出不稳定。
    - 解决方案: 确认电源电压VCCL稳定,且无过载现象。检查输出负载是否合适。

    7. 总结和推荐


    NCP4307是一款高性能的同步整流驱动器,适用于多种高效率SMPS系统。其精准的电流检测、低延迟关闭和高效的轻载管理功能使其在市场上具有很高的竞争力。对于需要高效率和稳定性的应用,推荐使用NCP4307。

NCP4307AASNT1G参数

参数
最小输出电压 -
隔离 -
开关频率 -
占空比 -
电压 - 电源(Vcc/Vdd) -
输出电流 -
功率 -
击穿电压 -
故障保护 -
最大输出电压 -
拓扑 -
最小输入电压 -
最大输入电压 -
内部开关 -
通用封装 TSOP-6
安装方式 贴片安装
包装方式 卷带包装

NCP4307AASNT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP4307AASNT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP4307AASNT1G NCP4307AASNT1G数据手册

NCP4307AASNT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.721
100+ ¥ 5.1415
250+ ¥ 4.6269
500+ ¥ 4.1616
3000+ ¥ 2.5708
库存: 3000
起订量: 90 增量: 0
交货地:
最小起订量为:10
合计: ¥ 57.21
