NCP1077P065G

产品分类: AC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 电流模式PWM控制器, 7引脚, PDIP封装, 通孔安装, 最高65 kHz
供应商型号: FL-NCP1077P065G
供应商: 海外现货
标准整包数: 1

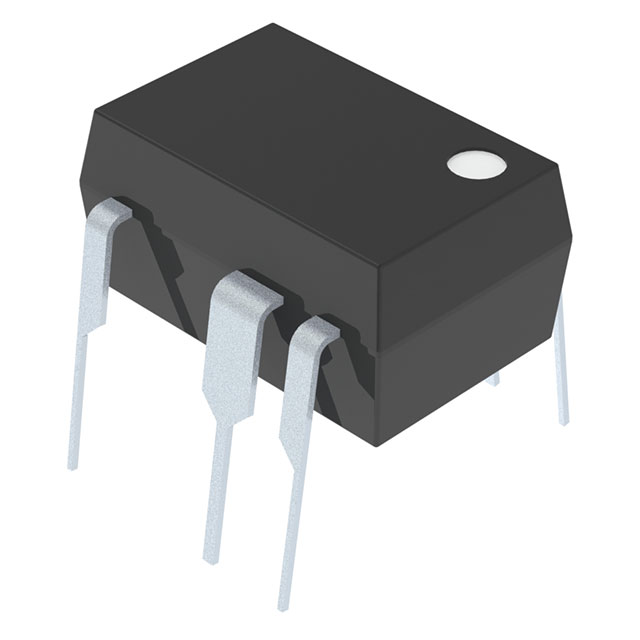

ON SEMICONDUCTOR AC-DC稳压器 NCP1077P065G

NCP1077P065G概述

    高压开关控制器 NCP107x 技术手册

    产品简介


    NCP107x系列 是由安森美(onsemi)生产的高压开关控制器,适用于低功耗离线开关电源系统(SMPS)。该系列产品将固定频率电流模式控制器与700V MOSFET集成于一体,适用于各种家电、智能仪表及电子计量应用。NCP107x提供PDIP-7和SOT-223两种封装形式,具有较高的集成度,可以广泛应用于消费电子产品、白色家电、智能计量设备等领域。

    技术参数


    - MOSFET特性:
    - 内置700V MOSFET
    - RDS(on): NCP1076/77为4.7Ω, NCP1072/75为11Ω, NCP1070/71为22Ω
    - 最大输出功率:
    - NCP1070/71: 14W @ 230Vac, 7.75W @ 85-265Vac
    - NCP1072/75: 19W @ 230Vac, 10W @ 85-265Vac
    - NCP1076/77: 25W @ 230Vac, 15W @ 85-265Vac
    - 工作频率:
    - 可选频率:65 kHz, 100 kHz, 130 kHz
    - 峰值电流:
    - NCP1070/71: 250mA
    - NCP1072/75: 450mA
    - NCP1076/77: 800mA
    - 软启动时间:
    - 1ms
    - 保护特性:
    - 过载和短路检测定时器
    - 输出短路自动恢复
    - 过电压保护(带自恢复)
    - 辅助绕组操作

    产品特点和优势


    NCP107x系列产品的优势在于其高集成度和优秀的能效表现。内置的700V MOSFET和软启动功能大大减少了外部元件数量,降低了设计复杂度。动态自我供电(Dynamic Self-Supply)功能使得无需辅助绕组即可实现高效运行。在轻负载下,NCP107x自动进入频率折叠模式以提升效率,并在更低负载时切换到跳频模式(Skip-Cycle),从而将待机功耗降低至无负载状态。

    应用案例和使用建议


    典型应用:
    - 辅助/待机隔离电源供应系统,例如白色家电、智能电表和电子计量设备
    使用建议:
    - 当应用于高输入电压环境时,连接辅助绕组可显著降低输入功率消耗,使待机功耗低于50mW。
    - 考虑到不同的工作环境和应用需求,可以通过调整反馈电阻(RFB(up))来优化电流设定点,以达到最佳的工作状态。

    兼容性和支持


    NCP107x系列产品设计兼容多种标准应用电路,并可通过更改辅助绕组连接来适应不同的输入电压范围。安森美公司为其产品提供了详尽的技术支持文档和专业服务,包括安装指南、应用笔记及故障排除技巧,帮助用户快速上手并解决问题。

    常见问题与解决方案


    - 问题: 如何减少待机功耗?
    - 解决方法: 连接辅助绕组,当辅助绕组提供的反馈信号高于某一阈值时,控制器会停止DSS操作,从而有效减少待机功耗。
    - 问题: 在过载情况下如何避免损坏?
    - 解决方法: 使用过载检测定时器,一旦检测到过载或短路事件,控制器将进入保护模式,并通过内部计时器进行验证。

    总结和推荐


    NCP107x系列高压开关控制器凭借其高集成度、优秀的能效表现及多样化的应用范围,在现代开关电源系统中表现出色。它不仅简化了设计过程,还提高了系统的稳定性和可靠性。因此,对于需要高效、紧凑且易于集成电源管理解决方案的应用场合,强烈推荐使用NCP107x系列产品。

NCP1077P065G参数

参数
开关频率 65KHz
最小输出电压 -
最大输出电压 -
隔离 隔离
最小输入电压 -
拓扑 Flyback
最大输入电压 -
击穿电压 700V
故障保护 短路,超温,过压,过载
电压 - 电源(Vcc/Vdd) 6.3V~10V
功率 25W
内部开关 Yes
输出电流 800mA
占空比 69%
10.16mm(Max)
7.11mm(Max)
4.95mm(Max)
通用封装 PDIP-7
安装方式 通孔安装
零件状态 停产
包装方式 管装

NCP1077P065G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP1077P065G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR AC-DC稳压器 ON SEMICONDUCTOR NCP1077P065G NCP1077P065G数据手册

NCP1077P065G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6296 ¥ 5.2953
库存: 33250
起订量: 953 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.29
直接购买
加入购物车
