NCV8537MN330R2G

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 220μA 正极 fixed 500mA 1 3.3V 2.9V 3.3V 12V 340mV@ 500mA(Typ) 0.04mV/mA(Typ) 0.04mV/V(Typ) DFN 贴片安装 3mm(长度)*3mm(宽度)
供应商型号: NCV8537MN330R2GOSTR-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV8537MN330R2G

NCV8537MN330R2G概述


    产品简介


    NCV8537 高性能低压差线性稳压器

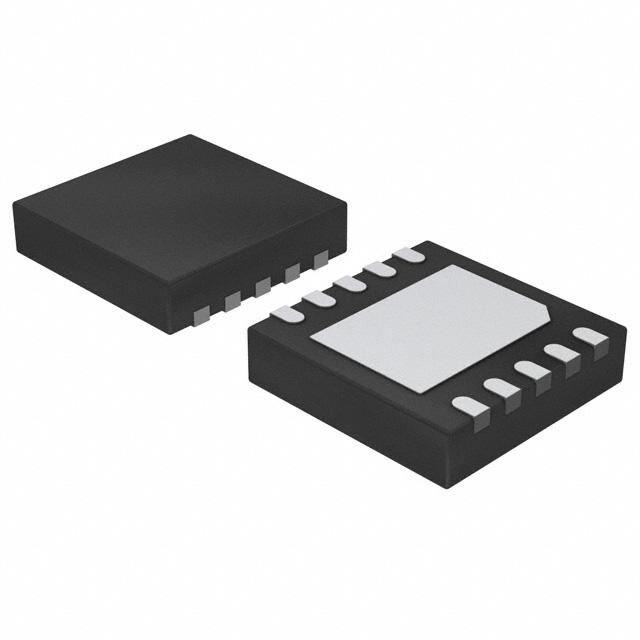

    NCV8537 是一款高性能的低压差(LDO)线性电压稳压器。该产品继承了NCR8535的所有优点,包括高精度、优秀的稳定性、低噪声性能和反向偏置保护,并且新增了Power Good输出信号以实现对供电系统的监控。NCV8537 适用于固定或可调输出电压,封装为小型的10引脚3x3 mm DFN封装。
    主要功能
    - 高精度输出:输出电压精度达到±0.9%(25°C)。
    - 宽温度范围:工作温度范围为-40°C到125°C。
    - Power Good输出:用于指示稳压器是否在指定范围内工作。
    - 稳定输出:使用低值电容即可获得稳定的输出电压,无最小负载电流要求。
    - 过流和反向偏置保护:内置电流限制和反向偏置保护。
    - 热关断保护:提供热关断功能和迟滞特性。
    - 低dropout电压:满载时典型dropout电压仅为340 mV(Vout = 3.3 V)。
    - 低噪声:在没有噪声抑制电容的情况下,噪声仅为52 µVrms。
    - 低关断电流:关断模式下关断电流小于1 mA。
    - Pb-Free包装:符合无铅标准。
    应用领域
    - 网络系统、DSL/Cable Modem
    - 汽车音响系统
    - 导航系统
    - 卫星接收机
    - 汽车及其他需要独特现场和控制变更要求的应用

    技术参数


    | 参数 | 固定输出 | 可调输出 |
    |
    | 输出电压(典型值) | 1.8 V, 2.5 V, 3.3 V, 5.0 V | 1.25 V - 10.0 V |
    | 输入电压范围 | 2.9 V - 12 V | 2.9 V - Vout + 4.0 V |
    | 输出电压精度 | ±0.9% (25°C) | ±0.9% (25°C) |
    | 最小输入电压 | 2.9 V | 2.9 V |
    | 工作温度范围 | -40°C to 125°C | -40°C to 125°C |
    | 负载调节率 | 0.04 mV/mA | 0.04 mV/mA |
    | 线性调节率 | 0.04 mV/V | 0.04 mV/V |
    | 热关断/迟滞 | 160/10°C | 160/10°C |
    | 短路输出电流 | 900 mA | 900 mA (Vout ≥ 3.3 V), 930 mA (Vout > 3.3 V) |
    | 噪声 | 33 µVrms (无Cnr), 52 µVrms (带Cnr) | 46 µVrms (无Cnr), 69 µVrms (带Cnr) |
    | 关断电流 | < 1 mA | < 1 mA |

    产品特点和优势


    - 高精度输出:确保在各种负载和线路变化下的高精度输出,适合高精度应用。
    - 宽工作温度范围:-40°C到125°C的工作温度范围使其适用于极端环境。
    - Power Good输出:能够实时监测电源系统状态,确保系统的可靠运行。
    - 低噪声性能:具备出色的抗干扰能力,确保输出信号质量。
    - 保护功能:内置电流限制和反向偏置保护,保证系统的安全稳定运行。
    - 易于使用:使用低值电容即可实现稳定输出,减少设计复杂度。

    应用案例和使用建议


    应用案例:
    - 网络系统:如路由器、交换机等,要求高可靠性、稳定性的电源供应。
    - 汽车音响系统:保证在不同环境温度下的音频质量,提供稳定供电。
    - 导航系统:车载导航设备需要稳定的电源供应,以确保位置数据的准确性。
    使用建议:
    - 在设计电路时,应合理选择电容值以减少噪声。
    - 考虑到不同温度下的性能变化,应在设计时预留一定的裕量。
    - 在高温环境下,应注意散热措施以避免热关断保护触发。

    兼容性和支持


    兼容性:
    - 该产品具有良好的兼容性,可以与大多数现有系统和其他电子元器件无缝集成。
    - 支持多种输出电压配置,可根据具体需求选择合适的产品版本。
    支持和维护:
    - ON Semiconductor 提供全面的技术支持和维护服务,确保客户能够在使用过程中得到及时的帮助。
    - 提供详细的用户手册和技术文档,方便用户了解产品的详细信息和操作方法。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源电压不稳定 | 确保输入电压在规定范围内,并使用低值电容稳定输出电压。 |
    | 输出噪声较大 | 增加噪声抑制电容或使用低噪声版本的器件。 |
    | 温度过高导致热关断 | 改善散热设计,增加散热片或风扇等散热措施。 |
    | 输出电压不稳定 | 检查外部电容值是否符合要求,确保电容在规定范围内。 |

    总结和推荐


    综合评估:
    - NCV8537 高性能低压差线性稳压器在高精度、稳定性、低噪声、温度适应性等方面表现出色,适合各种高可靠性应用场合。
    - 内置的保护功能如电流限制和反向偏置保护,进一步提升了产品的安全性。
    - 易于使用的设计使其适用于广泛的应用领域,如网络系统、汽车音响系统、导航系统等。
    推荐使用:
    - 鉴于其优异的性能和广泛的应用范围,我们强烈推荐NCV8537作为各种高精度、高可靠性的电源管理解决方案。对于需要稳定电源供应和良好环境适应性的应用,NCV8537是理想的选择。

NCV8537MN330R2G参数

参数
线路调节 0.04mV/V(Typ)
纹波抑制-PSRR -
极性 正极
最小输入电压 2.9V
最大输出电压 3.3V
稳压器数量 1
最大压差@电流 340mV@ 500mA(Typ)
输出电流 500mA
Iq-静态电流 220μA
最小输出电压 3.3V
输出类型 fixed
负载调节 0.04mV/mA(Typ)
最大输入电压 12V
长*宽*高 3mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV8537MN330R2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8537MN330R2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8537MN330R2G NCV8537MN330R2G数据手册

NCV8537MN330R2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
