NCP3237MNTXG

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi DCDC转换芯片, 同步降压转换器, 0.6 V, 0.8 V输出, 16 V输入, FCQFN
供应商型号: 3787284
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR DC-DC稳压器 NCP3237MNTXG

NCP3237MNTXG概述


    产品简介


    NCP3237 单相同步降压转换器 是一种集成功率MOSFET的单相同步降压转换器,提供高效紧凑的电源管理解决方案。它可以输出最高达8A的电流,在0.6V至0.8倍VIN(最大值为12V)的宽输出电压范围内稳定工作。NCP3237特别适用于对噪声敏感的系统,具备固定的开关频率。

    技术参数


    - 输入电压范围 (VIN):4.5V ~ 16V
    - 输出电压范围 (VOUT):0.6V ~ 0.8 VIN,最高12V
    - 输出电流:最高8A
    - 频率可调:从300kHz到1.2MHz
    - 保护机制:过流保护(hiccup模式)、过压和欠压保护

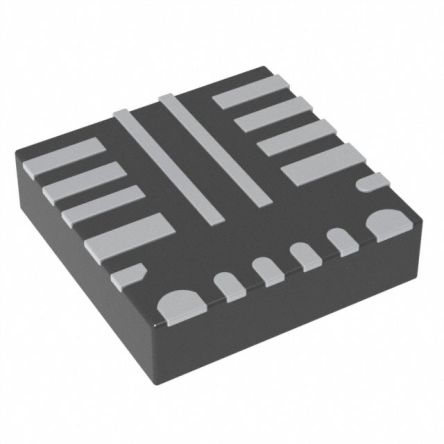

    - 封装尺寸:3.5mm x 3.5mm, FCQFN18封装
    - 工作温度范围:-40°C ~ 150°C
    - 热阻抗:RΨJC = 2°C/W, RΨJB = 12°C/W, RθJA = 31°C/W

    产品特点和优势


    NCP3237的主要特点是其高效率和紧凑的封装设计。它集成了两个N型功率MOSFET,提供了一种高效的电源管理解决方案。其内置的软启动功能和多种保护机制(如过流保护、过压保护和欠压保护)使其在实际应用中非常可靠。此外,NCP3237的频率可调特性使得用户可以根据不同的应用场景进行灵活调整,从而优化系统的整体性能。

    应用案例和使用建议


    典型应用:
    - 基站无线电单元
    - 点负载
    - 电信和网络设备
    - 服务器和存储系统
    使用建议:
    1. 选择合适的电感器:确保选用符合规格的电感器,以避免电流波动导致的不稳定。
    2. 合理布置陶瓷电容:将陶瓷电容放置在靠近VIN和SW的引脚位置,以提高系统稳定性。
    3. 注意散热设计:根据实际应用场景,采取适当的散热措施,确保在高电流负载下系统能正常运行。

    兼容性和支持


    NCP3237具有良好的兼容性,可以轻松集成到现有的电路设计中。厂商提供了详细的文档和支持服务,包括技术手册和在线技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. 启动过程中输出电压不稳定:
    - 解决方法:检查是否有足够的外部电容,并确保正确的接地。
    2. 过载时输出电流不足:
    - 解决方法:确认所选电感器和电容的规格是否符合要求,同时检查输入电压是否在规定范围内。
    3. 设备进入过热保护状态:
    - 解决方法:检查散热设计是否合理,必要时增加散热片或风扇。

    总结和推荐


    NCP3237是一款高性能的同步降压转换器,具备出色的效率和可靠性。它广泛应用于基站、服务器、网络设备等领域。综合考虑其技术参数和性能表现,我们强烈推荐在需要高效率电源管理和紧凑封装的应用场景中使用NCP3237。

NCP3237MNTXG参数

参数
输出类型 Adjustable
最小输出电压 600mV
同步整流器 Yes
输出数量 1
拓扑 Buck
功能 Step-Down
开关频率 300KHz~1.2MHz
最大输出电压 12.8V
最大输入电压 16V
最小输入电压 4.7V
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP3237MNTXG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP3237MNTXG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR DC-DC稳压器 ON SEMICONDUCTOR NCP3237MNTXG NCP3237MNTXG数据手册

NCP3237MNTXG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 27.346
10+ ¥ 24.502
100+ ¥ 23.6269
500+ ¥ 23.6269
库存: 2879
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 27.34
