FAN3224TMX

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 8引脚MOSFET驱动器, 18V电源, SOIC封装
供应商型号: 14M-FAN3224TMX
供应商: 云汉优选
标准整包数: 1

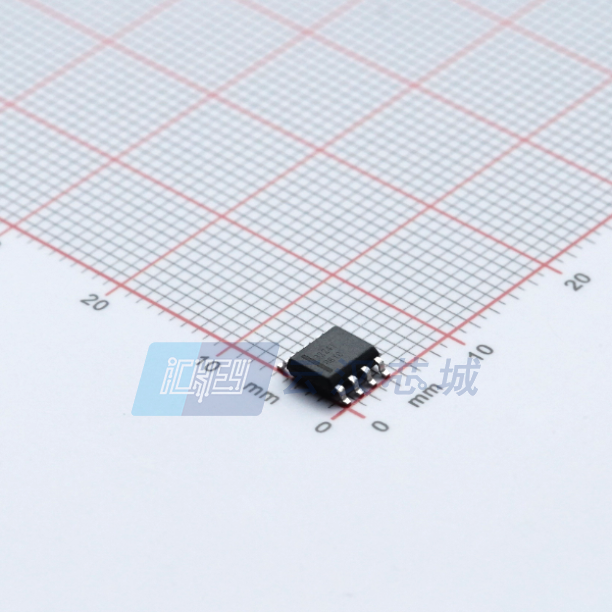

ON SEMICONDUCTOR 栅极电源驱动器 FAN3224TMX

FAN3224TMX概述

    FAN3223/FAN3224/FAN3225 — Dual 4-A High-Speed, Low-Side Gate Drivers

    产品简介


    FAN3223/FAN3224/FAN3225 是双4安培高频率低侧栅极驱动器,适用于N沟道增强型MOSFET的低侧开关应用。它们提供高峰值电流脉冲以支持短暂的切换间隔,并且具有TTL或CMOS输入阈值选项。这些驱动器广泛应用于开关电源、高效MOSFET开关、同步整流电路、DC到DC转换器、电机控制以及汽车级系统等领域。

    技术参数


    工作参数
    - 工作电压范围:4.5V至18V
    - 供应电流(无输入/启用):0.70mA(典型值)
    - 输出峰值电压:在12V时为5A峰值灌电流/源电流;在6V时为4.3A灌电流/2.8A源电流
    - 输入逻辑阈值:可选TTL或CMOS
    特性参数
    - 内部电阻:如果没有任何输入信号,将自动关闭驱动器
    - 传播延迟匹配:两通道间的传播延迟差异通常小于1ns
    - 封装尺寸:8引脚3x3mm MLP或SOIC封装
    - 工作温度范围:-40°C 至 +125°C 环境温度
    - 认证:AEC-Q100认证(针对F085版本)

    产品特点和优势


    FAN3223/FAN3224/FAN3225系列驱动器提供了多种输入配置选择,包括双重非反相/双重使能、双重反相/双重使能以及双输入驱动器。它们还具备米勒驱动技术(MillerDrive™),确保在MOSFET开关过程中的高效性能。其关键优势包括快速切换速度(12ns/9ns典型的上升/下降时间)、出色的电流能力和可靠性。这些特性使其成为高性能、高效率系统的理想选择。

    应用案例和使用建议


    这些驱动器在各种应用中都表现出色,如开关电源和电机控制系统。例如,在一个典型的应用场景中,使用FAN3224驱动器可以有效地驱动一个双独立使能的非反相输入通道,以提高系统效率和响应速度。使用建议如下:
    - 确保所有输入信号正确连接以避免输出状态不确定。
    - 在高功率应用中,考虑使用散热片以降低器件的热应力。

    兼容性和支持


    FAN3223/FAN3224/FAN3225系列驱动器与标准引脚排列兼容,因此易于集成到现有系统中。Semiconductor Components Industries(ON Semiconductor)公司为其产品提供全面的技术支持和保修服务,帮助客户优化设计和应用。

    常见问题与解决方案


    1. 问题:在接通电源后,输出仍然保持低电平。
    - 解决方案:检查电源电压是否已达到或超过欠压锁定(UVLO)阈值。确保所有输入和使能信号正确配置。
    2. 问题:输出电流不足。
    - 解决方案:确认负载和电源电压符合规定的工作条件。如果需要,可以并联两个通道来增加电流能力。
    3. 问题:输出上升/下降时间过长。
    - 解决方案:检查外部电路连接和负载情况,确保负载电容不超过推荐值。

    总结和推荐


    综上所述,FAN3223/FAN3224/FAN3225系列驱动器以其高可靠性和高性能成为市场上受欢迎的产品。它们不仅具备广泛的输入选项,还拥有出色的电气特性和紧凑的封装设计。因此,我们强烈推荐这些产品用于高效率、高可靠性的开关电源和其他电力转换应用中。

FAN3224TMX参数

参数
最大传播延迟时间 29ns
驱动数量 2
最大工作供电电压 18V
通道类型 -
栅极类型 MOSFET,N沟道
输入类型 Non-Inverting
驱动配置 低压侧
下降时间 9ns
最小工作供电电压 4.5V
最大高压侧电压-自举 -
逻辑电压 - VIL,VIH 800mV,2V
电流 - 峰值输出(灌入,拉出) 5A,5A
上升时间 12ns
长*宽*高 4.9mm(长度)*3.9mm(宽度)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

FAN3224TMX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FAN3224TMX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FAN3224TMX FAN3224TMX数据手册

FAN3224TMX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.8316
10+ ¥ 4.391
30+ ¥ 3.439
100+ ¥ 3.041
300+ ¥ 2.9274
2500+ ¥ 2.8421
库存: 4674
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 4.83
