首页  >  产品百科  >  NCP752BMX30TCG

NCP752BMX30TCG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 25μA 正极 Fixed 200mA 1 3V 2V 3V 5.5V 20uV/mA(Typ) 300uV/V(Typ) DFN 贴片安装,黏合安装 1.5mm(长度)*1.5mm(宽度)
供应商型号: CY-NCP752BMX30TCG
供应商: Avnet
标准整包数: 1

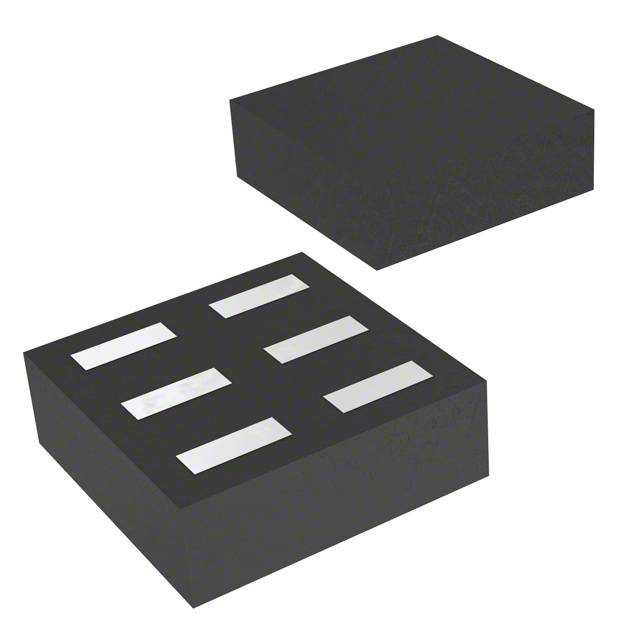

ON SEMICONDUCTOR LDO稳压器 NCP752BMX30TCG

NCP752BMX30TCG概述

    # NCP752 200 mA 超低静态电流低压差稳压器技术手册解析

    产品简介


    基本介绍
    NCP752 是一款由安森美半导体(ON Semiconductor)设计生产的200 mA低压差(LDO)线性稳压器。这款芯片专为对电源噪声敏感的应用场景而设计,适用于卫星无线电、娱乐设备及精密仪器中的功率放大器等需求超洁净电源的应用。此外,NCP752 内置自动低功耗模式,在电池供电的便携式设备中能够实现极低的静态电流消耗,从而提升整体能效。
    主要功能
    - 输出电压范围:0.8 V 至 3.5 V(可定制其他电压选项)
    - 工作输入电压范围:2.0 V 至 5.5 V
    - 输出电流能力:最大可达200 mA
    - 静态电流典型值仅为12 µA
    - 高精度输出电压:±2%
    - 极低噪声性能:11.5 µVrms (100 Hz 至 100 kHz)
    - 极高的电源抑制比(PSRR):68 dB @ 1 kHz
    应用领域
    - PDA、智能手机、GPS、智能手表等个人移动设备
    - 无线手持设备(如手机)、无线局域网(WLAN)、蓝牙及Zigbee模块
    - 便携式医疗设备及其他电池驱动的消费电子产品

    技术参数


    以下列出了NCP752的关键技术规格:
    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 2.0 5.5 | V |
    | 输出电压范围 | Fixed Voltage Option | 0.8 3.5 | V |
    | 静态电流 | IOUT=0 mA | 12 25 | µA |
    | 稳压精度 | Over Load/Line/Temperature | ±2 % |
    | 滴落电压(典型值) | IOUT=200 mA, VOUT=2.5 V | 130 200 | mV |
    | PSRR | VIN=3 V, VOUT=2.5 V, IOUT=150 mA | 68 dB |

    产品特点和优势


    NCP752 的独特功能使其在市场上脱颖而出:
    1. 超低静态电流:典型值仅为12 µA,适合于电池供电的便携式设备,显著延长续航时间。
    2. 高精度输出电压:在负载、线路及温度变化的情况下,确保输出电压的稳定性和准确性。
    3. 超低噪声和高PSRR:能够有效抑制电源干扰,适用于射频电路等对噪声要求极高的场合。
    4. 快速瞬态响应:具备出色的负载调整能力,适合动态工作条件。
    5. 集成保护机制:包括过热保护、限流保护及短路保护等功能,提升了可靠性。
    6. 小型封装:提供TSOP-5和XDFN 1.5 x 1.5 mm两种封装形式,节省PCB空间。

    应用案例和使用建议


    典型应用场景
    - 智能手机的功率放大器模块供电;
    - 蓝牙耳机中的音频处理单元;
    - 便携式医疗设备的电源管理部分。
    使用建议
    1. 在设计时,建议选用1 µF的陶瓷电容作为输出电容以保证稳定性;
    2. 启用时通过EN引脚输入高电平(>0.9 V),关闭则输入低电平(<0.4 V);
    3. 注意保持输入电容足够接近芯片以减少高频噪声的影响;
    4. 在高负载情况下,考虑加入散热片以提高热管理水平。

    兼容性和支持


    兼容性
    NCP752 可与其他主流MCU、DSP和传感器接口兼容,广泛应用于各种嵌入式系统中。
    厂商支持
    安森美提供详尽的技术文档和支持服务,包括完整的应用指南、设计工具以及样品申请流程,帮助开发者快速集成该器件到项目中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压异常偏移 | 检查输出电容是否符合规格,重新焊接引脚 |
    | 瞬态响应不理想 | 增加输入电容容量,优化PCB布局 |
    | 设备启动延迟 | 调整EN引脚信号上升沿时间 |

    总结和推荐


    综合评估
    NCP752 是一款面向高性能电源管理需求的卓越解决方案,尤其适合电池供电设备和噪声敏感型应用。其紧凑的设计、超低功耗、优异的噪声特性和全面的安全保护功能使其成为当今市场上的优秀选择。
    推荐意见
    强烈推荐给需要高效率、低噪声、长电池寿命的电源设计方案,特别是在射频、便携式医疗和无线通信领域。对于注重成本控制的客户来说,它同样提供了极具性价比的选择。
    本文基于NCP752技术手册进行深度解读,希望为电子工程师提供参考价值。如需进一步了解,请访问 [安森美官网](http://onsemi.com) 获取完整资料。

NCP752BMX30TCG参数

参数
输出类型 Fixed
Iq-静态电流 25μA
输出电流 200mA
最小输入电压 2V
负载调节 20uV/mA(Typ)
极性 正极
最大输入电压 5.5V
最大压差@电流 -
稳压器数量 1
最小输出电压 3V
线路调节 300uV/V(Typ)
最大输出电压 3V
纹波抑制-PSRR -
长*宽*高 1.5mm(长度)*1.5mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 最后售卖
包装方式 散装,卷带包装

NCP752BMX30TCG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP752BMX30TCG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP752BMX30TCG NCP752BMX30TCG数据手册

NCP752BMX30TCG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1878 ¥ 1.6167
1000+ $ 0.1826 ¥ 1.5426
5000+ $ 0.1826 ¥ 1.5426
库存: 20104
起订量: 619 增量: 1
交货地:
最小起订量为:500
合计: ¥ 808.35
