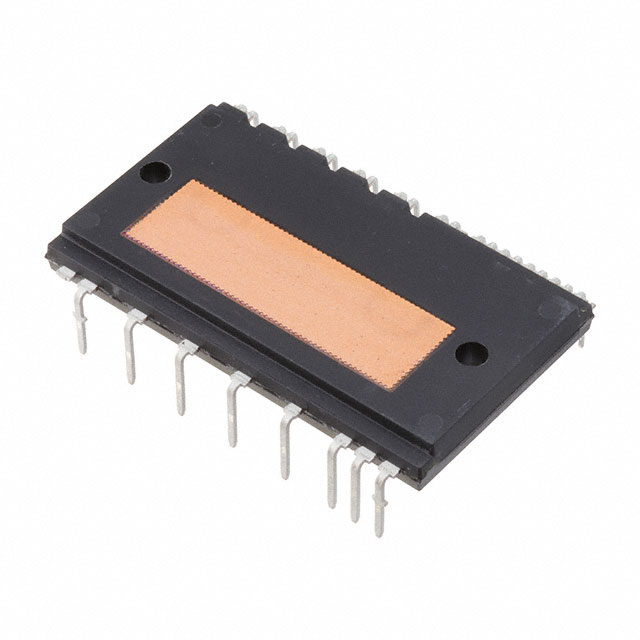

NFAM2012L5BT

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 智能功率模块, 最大 1200 V, 最大 20 A
供应商型号: 3367844
供应商: element14
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 NFAM2012L5BT

NFAM2012L5BT概述

    智能功率模块(IPM) NFAM2012L5BT 技术手册

    1. 产品简介


    智能功率模块 (IPM) NFAM2012L5BT 是一种集成度很高的逆变器功率模块,适用于驱动永磁同步电机(PMSM)、无刷直流电机(BLDC)和交流异步电机。此模块包含独立的高侧栅极驱动器、逻辑接口电路(LVIC)、六个IGBT(绝缘栅双极型晶体管)及温度传感器(TSU 和NTC热敏电阻)。其核心组件配置为三相桥式结构,具有单独的低侧IGBT发射极连接,为每个相位的电流检测提供灵活性。

    2. 技术参数


    - 额定电压: 1200V
    - 额定电流: 20A
    - 工作温度范围: -40°C 至 +150°C
    - 绝对最大额定值:
    - 供应电压 (短路保护能力): 800V
    - 集电极-发射极电压 (Vces): 1200V
    - 最大重复性反向电压 (VRRM): 1200V
    - 电气特性:
    - 开关时间:
    - 高侧开启时间 (ton): 0.80μs - 2.00μs
    - 低侧关闭时间 (toff): 2.00μs - 2.80μs
    - 驱动器电流消耗:
    - 静态VDD电源电流 (Quiescent VDD Supply Current): 0.3mA - 3.5mA
    - 工作时VDD电源电流 (Operating VDD Supply Current): 0.4mA - 9.0mA

    3. 产品特点和优势


    - 全面集成:集成了独立的高侧驱动器、LVIC和温度传感器,简化设计。
    - 故障保护:内置欠压保护(UVP)和自举二极管,提升系统可靠性。
    - 灵活控制:可单独测量每个相位的电流,提高控制精度。
    - 高性能:高可靠性和良好的温度特性,适用于工业级应用。

    4. 应用案例和使用建议


    典型应用:
    - 工业驱动
    - 工业泵
    - 工业风扇
    - 工业自动化
    使用建议:
    - 在高功率工业环境中,建议进行严格的热管理以确保长期稳定运行。
    - 使用外部电路对过流和短路进行额外保护,增强系统的整体安全性。

    5. 兼容性和支持


    - 兼容性:该模块具有广泛的电气特性和兼容性,易于集成到各种现有系统中。
    - 支持与维护:制造商提供了详细的技术文档和客户支持服务,以确保用户能够顺利地安装和维护该产品。

    6. 常见问题与解决方案


    - 问题1: 系统启动时出现欠压现象
    - 解决方案: 检查电源电压并确保其在规定的范围内(13.5V至16.5V)。
    - 问题2: 模块过热
    - 解决方案: 加强散热措施,例如增加散热片或使用强制风冷。

    7. 总结和推荐


    综上所述,NFAM2012L5BT 智能功率模块具有出色的电气特性和稳定性,非常适合工业应用场合。其广泛的功能和支持使其成为众多应用的理想选择。强烈推荐在需要高效、稳定功率控制的工业环境中使用此产品。

NFAM2012L5BT参数

参数
拓扑 -
驱动数量 -
通用封装 DIP-39
安装方式 通孔安装
零件状态 在售
包装方式 管装

NFAM2012L5BT厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NFAM2012L5BT数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NFAM2012L5BT NFAM2012L5BT数据手册

NFAM2012L5BT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 48.5833 ¥ 410.5292
10+ $ 43.2923 ¥ 365.82
25+ $ 40.7218 ¥ 344.0992
50+ $ 39.3615 ¥ 332.605
90+ $ 37.9923 ¥ 321.035
270+ $ 36.6321 ¥ 309.5408
库存: 20
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 410.52
