首页  >  产品百科  >  NCP380HMU20AATBG

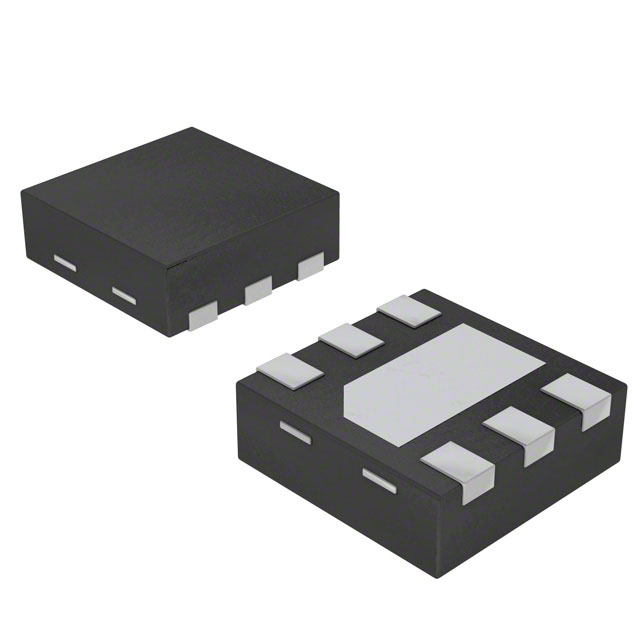

NCP380HMU20AATBG

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: USB Power Switch Single 5.5V 2A 6-Pin UDFN EP T/R
供应商型号: 863-NCP380HMU20AATBG
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 NCP380HMU20AATBG

NCP380HMU20AATBG概述

    NCP380/NCV380 固定/可调限流功率分配开关

    产品简介


    NCP380/NCV380 是一款高侧P通道MOSFET功率分配开关,设计用于应对大电容负载和短路情况。它内置了一个55毫欧姆的P通道MOSFET(DFN封装)。通过切换到恒定电流调节模式,该器件能够将输出电流限制在预设水平,从而保护输入电源免受过载和短路的影响。这些开关适用于笔记本电脑、USB端口/集线器以及电视等多种应用领域。

    技术参数


    - 工作范围: 2.5V 至 5.5V
    - 最大输出电流:
    - 调整范围:500mA 至 2.1A
    - 预设值:500mA、1A、1.5A、2A 和 2.1A
    - 内部电阻: 可外部调整,建议5kΩ 至 250kΩ
    - 过压保护: 内置反向电压检测电路,当输出电压高于输入电压时,禁用功率开关以保护输入侧设备
    - 热保护: 内置热关断功能
    - 结温范围: -40°C 至 125°C
    - 封装选项: UDFN6、TSOP-5 和 TSOP-6
    - 静电放电防护等级: 符合 IEC61000−4−2 (Level 4)

    产品特点和优势


    - 灵活性: 输出电流可通过外部电阻调整,适用于不同需求
    - 高可靠性: 内置多种保护机制,确保系统稳定运行
    - 高效率: 低静态电流和软启动特性降低功耗
    - 安全保护: 热关断、过流和反向电压保护提供额外的安全保障

    应用案例和使用建议


    - 典型应用:
    - 笔记本电脑:为笔记本电脑的USB端口供电,确保在插入大量电容负载时的安全性
    - USB端口/集线器:控制多个设备的电流分布,确保不会发生过流现象
    - 使用建议:
    - 为了确保稳定运行,建议在VIN和OUT之间连接一个1μF或更大的陶瓷电容器。
    - 使用具有合适值的外部电阻(如5kΩ至250kΩ)来设置所需的电流限制阈值。


    兼容性和支持


    - 兼容性: NCP380/NCV380 支持多种封装,适用于不同的应用场景。同时,芯片支持CMOS/TTL兼容的逻辑信号。
    - 支持与维护: 该器件符合AEC-Q100标准,并且可以通过PPAP进行定制。厂商提供了详尽的技术文档和应用指南,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题: 设备在高负载情况下无法正常工作。
    - 解决方案: 检查外部电阻值是否符合要求,确认电阻值在5kΩ至250kΩ之间。
    - 问题: 设备在某些条件下出现过热警告。
    - 解决方案: 检查系统散热是否良好,必要时增加散热措施或调整电流限制阈值。
    - 问题: 设备在连接负载后无法正确工作。
    - 解决方案: 检查所有连接点是否正确安装,尤其是VIN和OUT之间的连接电容。

    总结和推荐


    NCP380/NCV380是一款高性能的固定/可调限流功率分配开关,在面对大电容负载和短路情况时表现优异。其灵活的电流调整能力、全面的保护机制和广泛的适用性使其成为众多应用场景的理想选择。因此,强烈推荐在需要稳定电流分配和保护的应用中使用此产品。

NCP380HMU20AATBG参数

参数
拓扑 -
驱动数量 -
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP380HMU20AATBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP380HMU20AATBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NCP380HMU20AATBG NCP380HMU20AATBG数据手册

NCP380HMU20AATBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6785 ¥ 5.6926
10+ $ 0.5578 ¥ 4.6795
100+ $ 0.3443 ¥ 2.8887
500+ $ 0.3208 ¥ 2.6912
1000+ $ 0.2452 ¥ 2.0569
3000+ $ 0.216 ¥ 1.8122
9000+ $ 0.2027 ¥ 1.7002
24000+ $ 0.2016 ¥ 1.6914
库存: 5222
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.69
