首页  >  产品百科  >  NCP3902FCCTBG

NCP3902FCCTBG

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: High-Current Bidirectional Load Switch with Dual Input Support
供应商型号: CY-NCP3902FCCTBG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 NCP3902FCCTBG

NCP3902FCCTBG概述

    NCP3902 High-Current Bidirectional Load Switch

    1. 产品简介


    产品类型: 高电流双向负载开关
    主要功能: NCP3902是一款高电压、高电流的双向负载开关,支持输入过压保护和浪涌保护,同时具备输出电压反向阻断能力。此外,它还允许通过单个开关实现双输入充电器应用。
    应用领域: 智能手机、手持设备、平板电脑等移动设备。

    2. 技术参数


    - 工作电压范围: 3.0 V 至 20 V
    - 绝对最大输入电压: 28 V
    - 过压保护选择: 13 V / 17 V(可选)
    - 浪涌保护: 符合 IEC61000-4-5 标准,高达 100 V
    - 输入电压检测输出钳位: 16 V / 20 V(可选)
    - 反向阻断保护: 从 OUT 到 USBIN
    - 导通电阻: 23 mΩ(典型值)
    - 额定电流: 3 A,最大电流:5 A
    - 模式: 自主模式和从属模式
    - 供电检测消隐时间: 50 ms
    - 断电时间: 50 ms
    - 温度范围: 存储温度 -65°C 至 150°C,最高结温 -40°C 至 +125°C
    - 防潮等级: MSL Level 1

    3. 产品特点和优势


    - 低导通电阻: 仅23 mΩ,能有效处理大电流。
    - 双重输入支持: 同时支持USB输入和无线充电接收器,适用于需要多种电源输入的应用。
    - 内置过压保护和浪涌保护: 符合严格的IEC标准,确保设备的安全性。
    - 智能控制: 支持自主模式和从属模式,可以根据实际需求灵活配置。
    - 兼容性强: 与多种系统控制器和无线充电接收器兼容,具有广泛的应用场景。

    4. 应用案例和使用建议


    应用案例: NCP3902常用于智能手机、手持设备和平板电脑中,实现从USB接口和无线充电器的自动切换。
    使用建议:
    - 确保接地良好,以保证系统的稳定运行。
    - 使用前检查所有引脚连接正确无误。
    - 在高温环境下使用时,需注意散热措施,防止热关机导致的损坏。

    5. 兼容性和支持


    NCP3902与其他电子元器件和设备的兼容性良好,适用于各种主流系统控制器和无线充电接收器。制造商提供全面的技术支持和维护服务,包括详细的文档和在线技术支持。

    6. 常见问题与解决方案


    - 问题1:过压保护不起作用。
    - 解决方案: 检查VP引脚是否正确设置为所需电压阈值。
    - 问题2:设备不启动。
    - 解决方案: 检查供电是否正常,确保USBIN和OUT电压在规定范围内。
    - 问题3:设备过热。
    - 解决方案: 检查电路布局是否合理,增加散热措施,如加大PCB面积或加装散热片。

    7. 总结和推荐


    综合评估: NCP3902具有出色的性能和广泛的适用性,特别适合于需要高性能双向负载开关的应用。其独特的过压保护、浪涌保护和双向控制功能使其在市场上具有很强的竞争力。
    推荐: 我强烈推荐NCP3902用于各种需要高可靠性、高效能的电子设备中。其优异的技术指标和可靠的功能使得它成为市场上不可多得的优秀产品。

NCP3902FCCTBG参数

参数
驱动数量 -
拓扑 -
长*宽*高 2.26mm(长度)*1.66mm(宽度)
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 散装,卷带包装

NCP3902FCCTBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP3902FCCTBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NCP3902FCCTBG NCP3902FCCTBG数据手册

NCP3902FCCTBG封装设计

查看详情并下载
Symbol
Footprint

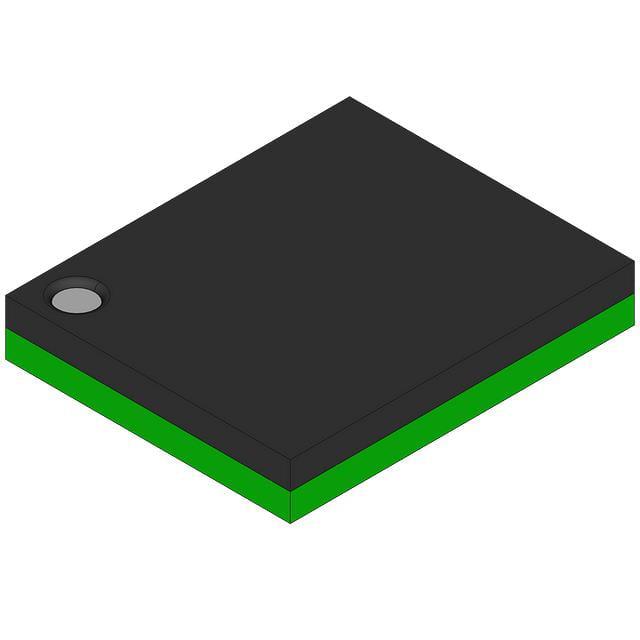

3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.6991 ¥ 6.0158
300+ $ 0.6927 ¥ 5.9617
500+ $ 0.6863 ¥ 5.9075
1000+ $ 0.667 ¥ 5.6365
5000+ $ 0.667 ¥ 5.6365
库存: 472122
起订量: 167 增量: 1
交货地:
最小起订量为:100
合计: ¥ 601.58
