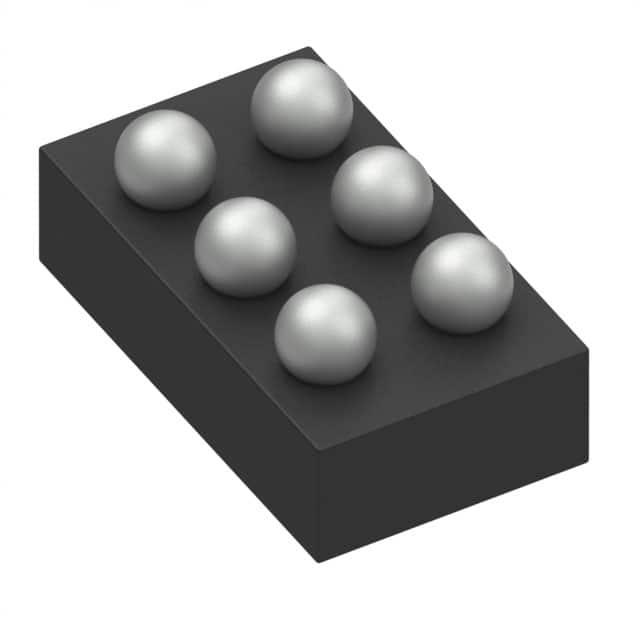

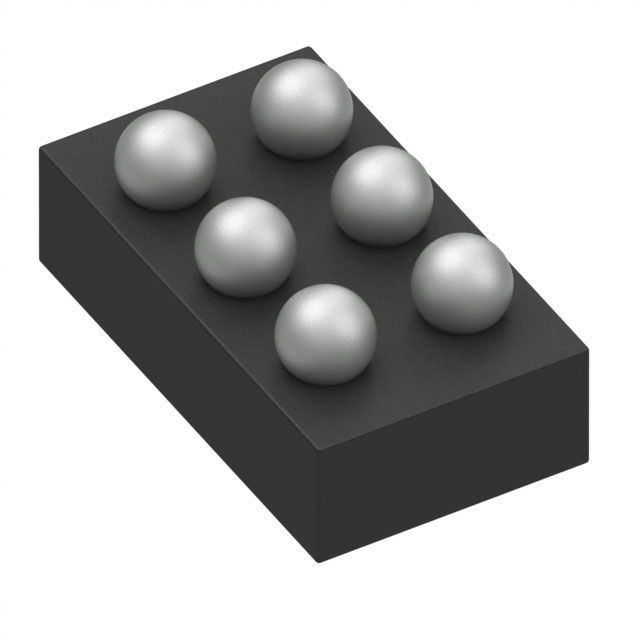

FAN53741UC108X

产品分类: DC-DC稳压器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 线性稳压芯片, 0.6 → 3.3 V输出, 1.3A最大输出, 单路输出, WLCSP, 表面贴装, 6针
供应商型号: 1958836
供应商: 海外现货
标准整包数: 25
ON SEMICONDUCTOR DC-DC稳压器 FAN53741UC108X

FAN53741UC108X概述

    # FAN53741 同步降压调节器技术手册

    产品简介


    基本介绍
    FAN53741 是一款由安森美半导体生产的 2.5 MHz 同步降压开关电压调节器。它可以提供固定输出电压,输入电压范围为 2.3 V 至 5.5 V。这款调节器通过同步整流架构实现,最高效率可达 97%,最大负载电流为 1300 mA。该产品广泛应用于智能手机、可穿戴设备、健康监测设备、能源收集系统、RF 模块等领域。

    技术参数


    技术规格
    - 输入电压范围:2.3 V 到 5.5 V
    - 输出电压范围:0.6 V 到 3.3 V(以 25 mV 步长通过 I2C 可编程)
    - 最大负载电流:1300 mA
    - 开关频率:2.5 MHz(典型值)
    - 效率:97%(在峰值条件下)
    电气特性
    - 启动延迟:内部软启动限制电池电流低于 150 mA,避免低电压故障
    - 保护功能:欠压锁定(UVLO)、过电流保护(OCP)、热关断保护(TSP)等
    - 总解决方案尺寸:5.24 mm²
    - 静默电流:60 μA(典型值)
    - 封装形式:6 引脚 Wafer-Level Chip-Scale Package (WLCSP),0.4 mm 焊球间距

    产品特点和优势


    独特功能
    - 高效率:达到 97% 的峰值效率
    - 低功耗:启动电流仅为 60 μA
    - 精准输出电压控制:可通过 I2C 在 25 mV 步长内编程设置输出电压
    - 多功能保护机制:具备多种保护功能,如过电流、欠压、热关断等
    市场竞争力
    FAN53741 在高效能、低功耗和精确度方面具有显著优势,特别适用于需要高效率电源管理的移动设备和物联网设备。其小巧的封装也使其在空间受限的应用中具有极高的竞争力。

    应用案例和使用建议


    实际使用场景
    FAN53741 广泛应用于智能手机、可穿戴设备、智能手表、健康监测设备等领域。例如,在智能手机中,它用于提供稳定的电源供给,确保系统的高效运行。
    使用建议
    - 电路设计:在设计时需注意外部组件的选择和布局,推荐使用推荐的外部组件表中的 L = 0.47 μH,CIN = 2.2 μF 和 COUT = 10 μF。
    - 温控设计:由于 FAN53741 高效运行时可能产生较高热量,建议在 PCB 设计中增加散热措施,保证温度稳定。

    兼容性和支持


    兼容性
    FAN53741 采用 I2C 接口,可轻松与其他系统集成。支持 3.4 MHz 的高速模式,确保了快速的数据传输速率。
    支持和维护
    安森美半导体提供详尽的技术支持和文档,帮助客户顺利集成和使用该产品。详细的订购和运输信息参见数据手册第 2 页。

    常见问题与解决方案


    问题及解决方案
    - Q1: 启动时未检测到 95% 输出电压?
    - A1: 检查启动条件是否满足,确保输入电压在推荐范围内。
    - Q2: 输出电压不稳定?
    - A2: 检查输出电容器的电容值和型号是否符合推荐列表中的标准。
    - Q3: 系统出现欠压锁定保护?
    - A3: 检查输入电压是否低于欠压锁定阈值,如果需要可调整输入电压。

    总结和推荐


    综合评估
    FAN53741 在高效、低功耗和多功能保护方面的表现卓越,尤其适合对电源管理有高要求的应用。其紧凑的设计和易用的 I2C 接口使得它成为众多电子设备的理想选择。
    推荐结论
    我们强烈推荐 FAN53741 同步降压调节器用于需要高性能、高效率电源管理的各类电子产品。无论是移动设备还是物联网设备,这款产品都能发挥出色的表现。

FAN53741UC108X参数

参数
最小输入电压 2.3V
输出类型 Adjustable
最大输入电压 5.5V
最小输出电压 600mV
拓扑 Buck
功能 Step-Down
最大输出电压 3.3V
开关频率 2.5MHz
输出数量 1
同步整流器 Yes
长*宽*高 1.38mm*940μm*370μm
通用封装 WLCSP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装
