NCP711BMT300TBG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 80dB~48dB(10Hz~1MHz) 3μA 正极 Fixed 100mA 1 3V 2.7V 3V 18V 355mV@ 100mA 0.4%Vo 0.2%Vo WDFN-6-EP 贴片安装,黏合安装
供应商型号: CY-NCP711BMT300TBG
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCP711BMT300TBG

NCP711BMT300TBG概述

    NCP711 LDO Regulator: Technical Overview and Insights

    1. 产品简介


    NCP711是一款基于低静态电流、快速瞬态响应及宽输入输出电压范围的独特组合的低压降(LDO)线性稳压器。它特别适用于电池供电的始终在线系统,最高可承受18V的输入电压,输出电流可达100mA。这款稳压器具有极低的静态电流(约1µA),这使其成为电池供电设备的理想选择。根据具体型号,NCP711还可提供固定输出电压版本和可调输出电压版本。

    2. 技术参数


    - 输入电压范围:2.7V至18V
    - 输出电压:1.2V至17V
    - 峰值输出电流:可达140mA
    - 静态电流:仅1µA(典型值)
    - 关断电流:100nA(典型值)
    - 最低压降:215mV(在100mA时)
    - 输出电压精度:±1%
    - 封装:TSOP-5和WDFN6 (2x2)
    - 温度范围:-40°C至125°C
    - ESD保护:HBM 2000V,CDM 1000V

    3. 产品特点和优势


    NCP711的主要特点是:
    - 极低的静态电流(仅1µA),非常适合电池供电设备。
    - 快速瞬态响应,确保输出电压稳定。
    - 内置软启动电路,防止上电冲击电流。
    - 内置过流和热保护,增加系统的可靠性。
    - 可选的Power Good信号,用于电源排序或微控制器复位。

    4. 应用案例和使用建议


    NCP711适用于多种应用场景,例如:
    - 电池驱动工具和设备:由于其低功耗特性,适合需要长续航时间的应用。
    - 家庭自动化:例如无线传感器网络,对电源效率有高要求。
    - RF设备:低噪声特性有助于提高无线通信的质量。
    - 远程控制设备:如遥控玩具和无人机。
    建议在使用过程中注意保持输出电容值适当,以避免瞬态响应不佳。对于不同的负载变化,应监测系统的热管理,以确保长期稳定运行。

    5. 兼容性和支持


    NCP711与市面上主流的电子设备兼容,可通过小型TSOP-5和WDFN6封装进行安装。ON Semiconductor公司提供了详尽的技术文档和支持服务,包括详尽的订购和运输信息。

    6. 常见问题与解决方案


    - 问题1:在低电压情况下,输出电压不稳定。
    - 解决方法:检查输入电压是否达到最低阈值(2.7V),并确保输入电容(CIN)和输出电容(COUT)足够大,以保证系统稳定。
    - 问题2:输出电流限制不足。
    - 解决方法:检查是否有外部因素导致电流限制,如过载情况。确保系统的电流消耗不超过设备的最大额定值。

    7. 总结和推荐


    总体而言,NCP711是一款设计精良的LDO稳压器,非常适合需要低功耗和高效率的应用。其独特的设计使得它能够满足广泛的需求,特别是在电池供电设备方面。建议优先考虑使用此产品,尤其是在对功耗和可靠性有严格要求的应用场合。

NCP711BMT300TBG参数

参数
最小输出电压 3V
纹波抑制-PSRR 80dB~48dB(10Hz~1MHz)
负载调节 0.4%Vo
稳压器数量 1
线路调节 0.2%Vo
极性 正极
最大输出电压 3V
最大压差@电流 355mV@ 100mA
最小输入电压 2.7V
Iq-静态电流 3μA
输出类型 Fixed
输出电流 100mA
最大输入电压 18V

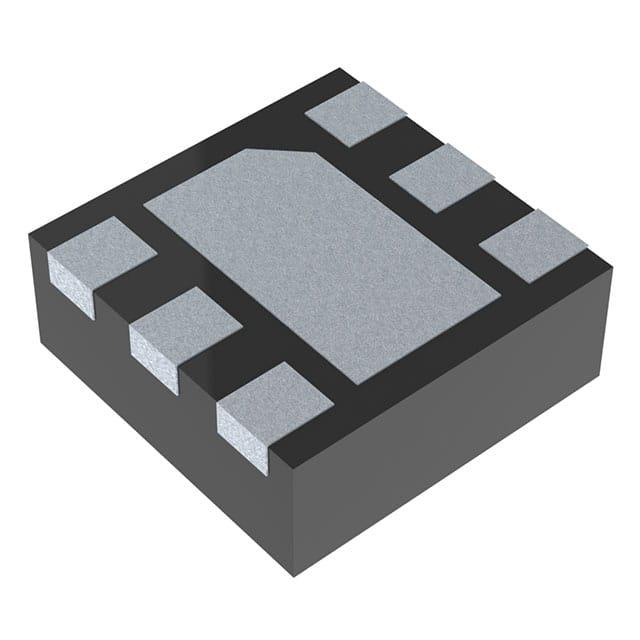

通用封装 WDFN-6-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NCP711BMT300TBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP711BMT300TBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCP711BMT300TBG NCP711BMT300TBG数据手册

NCP711BMT300TBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.2984 ¥ 2.568
500+ $ 0.2956 ¥ 2.5447
1000+ $ 0.2873 ¥ 2.4279
5000+ $ 0.2873 ¥ 2.4279
库存: 1473
起订量: 390 增量: 1
交货地:
最小起订量为:300
合计: ¥ 770.4
