首页  >  产品百科  >  FOD8480

FOD8480

产品分类: 栅极电源驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电耦合器
供应商型号: FL-FOD8480
供应商: 海外现货
标准整包数: 1

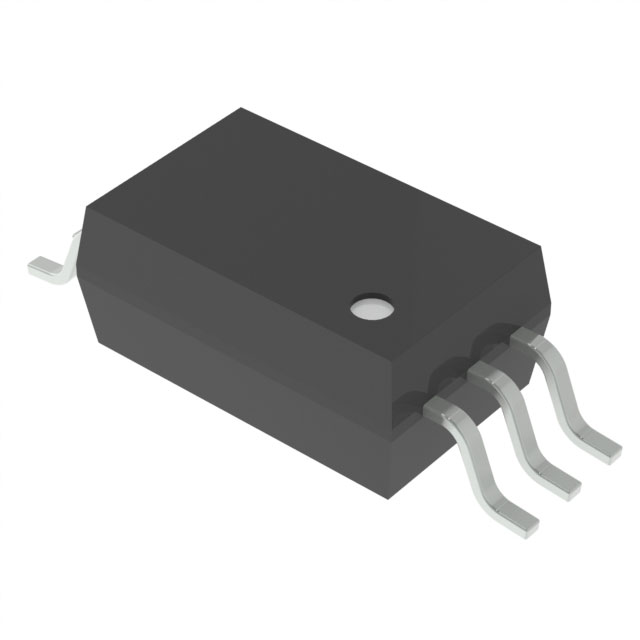

ON SEMICONDUCTOR 栅极电源驱动器 FOD8480

FOD8480概述

    FOD8480/FOD8482 光电隔离智能功率模块(IPM)驱动器

    1. 产品简介


    FOD8480 和 FOD8482 是低功耗光电耦合器,支持通过控制器到智能功率模块(IPM)的隔离接口传输数字控制信号。它们用于隔离电源电路和工业通信接口,防止地面回路或危险电压传导。FOD848x 系列采用加长体6引脚小型塑料封装(SOP),内部包含一个铝镓砷(AlGaAs)发光二极管和一个集成的高增益光电探测器。输出端采用推挽结构设计,不需要上拉电阻,提升了整体系统的可靠性。

    2. 技术参数


    - 阈值输入电流(最大值)
    - FOD8480: 5.5 mA
    - FOD8482: 3.0 mA
    - 工作温度范围: -40°C 到 100°C
    - 工作电压范围: 4.5 V 至 30 V
    - CMTI 最小值: 20 kV/μs
    - 最大工作绝缘电压: 1,140 V 峰值
    - 最高允许过电压: 8,000 V 峰值
    - 外部间隙: 8.0 mm
    - 外部爬电距离: 8.0 mm
    - 绝缘层厚度: 0.4 mm
    - 最大存储温度: -40°C 到 +125°C

    3. 产品特点和优势


    - 低功耗: 相比其他高速光电耦合器,FOD8480 和 FOD8482 的低输入电流和宽电压范围使其更加节能。
    - 高噪声抑制: 阈值输入电流具有滞后特性,可以消除输出信号的颤动,提高了系统稳定性。
    - 可靠性高: 设计满足工业级要求,能够在广泛的温度范围内正常工作,具备较高的工作绝缘电压。
    - 安全认证: 符合多项国际标准,如 UL1577 和 IEC60747-5-5,确保了产品的安全性。

    4. 应用案例和使用建议


    - 智能功率模块隔离: FOD8480 和 FOD8482 在隔离智能功率模块方面表现优异,能够有效保护控制器不受高压影响。
    - 工业通信接口隔离: 适用于需要隔离的工业通信接口,例如电机控制和变频器。
    - 使用建议: 在使用时,建议将0.1 μF旁路电容连接在第4引脚和第6引脚之间,以提高系统稳定性。另外,在安装时要确保满足电气安全规范,比如最低间隙和爬电距离要求。

    5. 兼容性和支持


    - 逻辑兼容性: 支持TTL、LSTTL和CMOS逻辑,使得应用范围广泛。
    - 技术支持: ON Semiconductor 提供全面的技术支持,包括电话和邮件支持,帮助用户解决问题。

    6. 常见问题与解决方案


    - 问题: 输出信号不稳定。
    - 解决方案: 检查是否正确连接了旁路电容,并确保满足最小间隙和爬电距离要求。
    - 问题: 工作温度超出规定范围。
    - 解决方案: 调整环境温度,确保在推荐的工作温度范围内运行。

    7. 总结和推荐


    FOD8480 和 FOD8482 作为低功耗光电耦合器,具备出色的噪声抑制能力和高可靠性,适合用于各种工业应用场景。我们强烈推荐在需要隔离的智能功率模块和工业通信接口中使用此系列产品。产品已经经过充分的测试和验证,确保其在广泛应用中的可靠性和稳定性。

FOD8480参数

参数
栅极类型 -
电流 - 峰值输出(灌入,拉出) -
下降时间 300ns
驱动配置 -
最大传播延迟时间 300ns
上升时间 300ns
驱动数量 -
最小工作供电电压 -
逻辑电压 - VIL,VIH -
最大工作供电电压 -
最大高压侧电压-自举 -
输入类型 DC
通道类型 -
长*宽*高 6.81mm*4.5mm*3.18mm
通用封装 SOP-6
安装方式 贴片安装
零件状态 在售
包装方式 管装

FOD8480厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD8480数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 栅极电源驱动器 ON SEMICONDUCTOR FOD8480 FOD8480数据手册

FOD8480封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7204 ¥ 6.1014
库存: 94000
起订量: 828 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.1
直接购买
加入购物车
