首页  >  产品百科  >  NCV8664CDT33RKG

NCV8664CDT33RKG

产品分类: LDO稳压器
厂牌: ON SEMICONDUCTOR
产品描述: 67dB(100Hz) 29μA fixed 150mA 1 3.3V 3.3V 45V TO-252 贴片安装
供应商型号: CY-NCV8664CDT33RKG
供应商:
标准整包数: 1
ON SEMICONDUCTOR LDO稳压器 NCV8664CDT33RKG

NCV8664CDT33RKG概述


    产品简介


    产品类型: NCV8664C 是一款低dropout(低压差)线性稳压器,具有固定输出电压,支持3.3V和5.0V两种输出。
    主要功能:
    - 精度高,输出电压精度可达±2.0%。
    - 具有非常低的静态电流(典型值为22μA)。
    - 内置短路保护、过流保护和热关断功能。
    - 宽输入电压范围(4.5V至45V)。
    - 适用于汽车和其他需要特殊场站和控制变更要求的应用。
    应用领域:
    广泛应用于汽车电子系统、工业控制系统、通信设备等需要高稳定性和低功耗的场合。

    技术参数


    - 输出电压:
    - 5.0V版本:4.900V 至 5.100V
    - 3.3V版本:3.234V 至 3.366V
    - 负载调整率:
    - 5.0V版本:-35mV 至 +35mV
    - 3.3V版本:-25mV 至 +25mV
    - 输入电压范围: 4.5V 至 45V
    - 最大dropout电压: 600mV @ 150mA负载电流
    - 最大输出电流: 150mA
    - 静态电流(quiescent current):
    - 100μA时:22μA (25°C)
    - 100μA至150mA范围内:29μA (−40°C 至 +85°C)
    - 封装形式: SOT-223 和 DPAK
    - 工作温度范围: -40°C 至 +150°C
    - 储存温度范围: -55°C 至 +150°C

    产品特点和优势


    特点:
    - 低静态电流: 典型值仅为22μA,显著提高了能源效率。
    - 高精度: 输出电压精度高达±2.0%,确保稳定的输出。
    - 宽输入电压范围: 从4.5V到45V,适应各种电源输入。
    - 内置保护功能: 包括短路保护、过流保护和热关断,增强了可靠性。
    - 符合AEC-Q100标准: 适用于汽车和其他对环境稳定性要求高的场合。
    - 无铅(Pb-Free): 环保设计,满足现代电子制造标准。
    优势:
    - 高可靠性: 在各种恶劣环境中表现优秀,具有卓越的耐久性。
    - 高效节能: 通过低静态电流设计,实现了出色的能效比。
    - 易于集成: 简单的引脚配置和宽泛的工作条件,使集成过程更加便捷。
    - 市场竞争力: 拥有卓越的性能和多功能性,适用于多种行业应用。

    应用案例和使用建议


    应用案例:
    - 汽车电子: 适用于汽车仪表盘、车载娱乐系统等。
    - 工业控制: 可用于工业自动化设备、传感器等。
    - 通信设备: 适用于无线基站、路由器等需要高可靠性的场合。
    使用建议:
    - 正确选择电容: 使用合适的电容器(如钽电解、铝电解、薄膜或陶瓷),并注意ESR(等效串联电阻)的影响。
    - 保持散热良好: 尽量增加散热片面积,以降低热阻,保证设备正常运行。
    - 避免过度饱和: 确保输出功率设备不过度饱和,以减少功耗和提高稳定性。

    兼容性和支持


    兼容性:
    - 该产品可与NCV4264-2C互换使用,尤其适用于需要更低静态电流的应用。
    - 支持广泛的输入电压范围和多种封装形式,方便不同应用场合的选择。
    支持和服务:
    - 厂商提供详尽的技术文档和支持服务,包括数据手册、应用笔记和技术支持热线。
    - 提供样品测试和客户定制需求支持,帮助用户快速验证和集成该产品。

    常见问题与解决方案


    问题1:如何确定热阻?
    解决方案:
    根据数据手册中的公式计算最大功耗,并据此确定允许的最大热阻值。如果包封热阻小于计算出的热阻值,则可以不需额外散热措施;否则需要外加散热片。
    问题2:如何选择合适的输入和输出电容器?
    解决方案:
    选择合适的电容器需要考虑电容值、类型和ESR。一般来说,铝电解电容器成本较低但性能有限;而薄膜或陶瓷电容器虽然成本较高但性能更佳。具体选型需参照电容器制造商的数据手册。
    问题3:如何计算功耗?
    解决方案:
    使用公式计算最大功耗,并据此选择合适的散热方案。功耗计算公式如下:
    \[ PD{max} = [VIN{max} - VOUT{min}] \times I{out{max}} \]

    总结和推荐


    总结:
    NCV8664C是一款高性能、高可靠性的低dropout线性稳压器,具备低静态电流、高精度输出和内置保护电路等特点。该产品适合于多种应用场合,特别是在汽车电子和工业控制领域表现出色。
    推荐:
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐NCV8664C作为各类电子系统的理想选择。无论是追求高效率还是高稳定性的场合,该产品都能胜任,并展现出卓越的性能和可靠性。

NCV8664CDT33RKG参数

参数
输出类型 fixed
输出电流 150mA
最大输出电压 3.3V
最大输入电压 45V
极性 -
最小输入电压 -
Iq-静态电流 29μA
最小输出电压 3.3V
线路调节 -
负载调节 -
最大压差@电流 -
稳压器数量 1
纹波抑制-PSRR 67dB(100Hz)
6.73mm(Max)
6.22mm(Max)
2.38mm(Max)

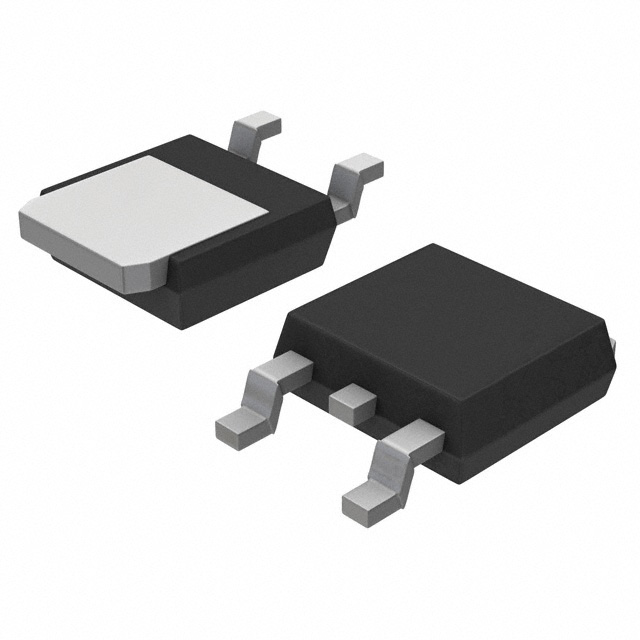

通用封装 TO-252
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV8664CDT33RKG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV8664CDT33RKG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR LDO稳压器 ON SEMICONDUCTOR NCV8664CDT33RKG NCV8664CDT33RKG数据手册

NCV8664CDT33RKG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.4878 ¥ 4.1978
300+ $ 0.4834 ¥ 4.16
500+ $ 0.4789 ¥ 4.1222
1000+ $ 0.4655 ¥ 3.9331
5000+ $ 0.4655 ¥ 3.9331
库存: 4760
起订量: 239 增量: 1
交货地:
最小起订量为:100
合计: ¥ 419.78
