FPF2195BUCX

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 高端 UFBGA-6,WLCSP 贴片安装,黏合安装 1.48mm*980μm*330μm
供应商型号: CY-FPF2195BUCX
供应商:
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FPF2195BUCX

FPF2195BUCX概述

    Full-Function Load Switch: FPF2193, FPF2194, and FPF2195

    1. 产品简介


    FPF2193、FPF2194 和 FPF2195 是一款全功能负载开关,具有可调电流限制功能。这些器件采用55毫欧的电流限流P通道MOSFET,适用于1.8至5.5V的输入电压范围。它们特别适合用于保护系统和负载免受大电流条件的影响。该系列负载开关广泛应用于便携式设备,如PDA、手机、手持GPS设备、企业/工业便携设备、数码相机以及热插拔电源供应等领域。

    2. 技术参数


    - 输入电压范围: 1.8至5.5V
    - 控制逻辑输入: 低电压控制信号,可直接连接
    - 电流限值: 可调范围为100mA到1.5A(FPF2195BUCX最低可设置为45mA)
    - 过电流响应时间: 最短5μs,最长30ns
    - 保护特性: 短路检测、过热保护、欠压锁定等
    - 热关断温度: 140°C

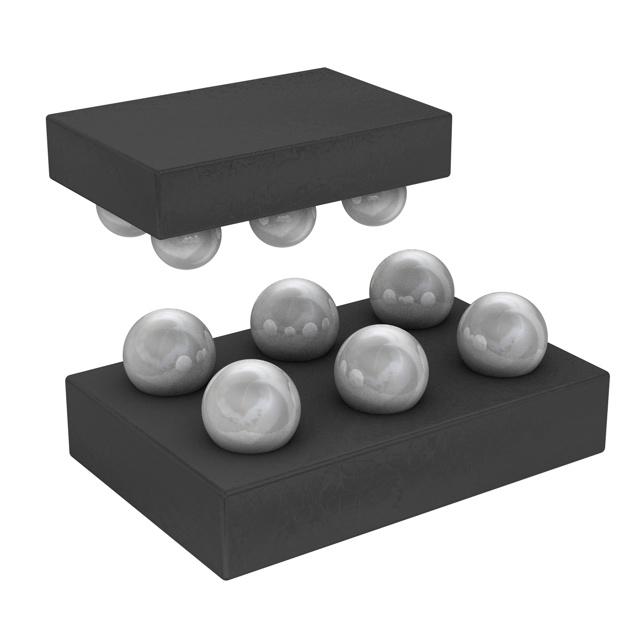

    - 封装: 1.48mm x 0.98mm x 0.582mm六球WLCSP
    - 功耗: 在最大电流限值下最大可达到8.25W(FPF2195)

    3. 产品特点和优势


    - 高灵活性: 通过外部电阻可以调节电流限值
    - 自动重启功能: 自动重启以恢复运行(FPF2193)
    - 快速响应: 对过电流情况快速响应,减少损坏风险
    - 反向电流阻断: 防止反向电流损害输入源
    - 紧凑封装: 适合小型化设计

    4. 应用案例和使用建议


    FPF2193、FPF2194 和 FPF2195 适用于多种应用场景,例如便携式医疗设备、数字相机的电源管理。为了确保最佳性能,建议如下:
    - 合理布局: 将输入输出电容放置在靠近芯片位置,以减小寄生效应
    - 电流限值设置: 根据具体应用选择合适的外部电阻以设定电流限值
    - 温度监控: 密切监控温度以避免热关断导致的停机

    5. 兼容性和支持


    - 与其他元器件的兼容性: 由于其广泛的输入电压范围和灵活的控制逻辑,FPF2193、FPF2194 和 FPF2195 可以与大多数现代电子系统兼容。
    - 支持和维护: 厂商提供详尽的技术文档和客户支持,便于用户获取帮助和解答疑问。

    6. 常见问题与解决方案


    - Q: 如何确定电流限值?
    - A: 可通过选择合适电阻来设置电流限值。根据提供的公式计算电阻值。
    - Q: 如何应对过电流状况?
    - A: 通过内部电流限流机制和自动重启功能进行应对。当电流达到限值后,开关会进入恒定电流模式。
    - Q: 过热保护如何工作?
    - A: 超过140°C时,设备会触发热关断并关闭开关,直到温度降至阈值以下。

    7. 总结和推荐


    FPF2193、FPF2194 和 FPF2195 提供了出色的保护和管理功能,特别适用于需要严格控制电流的应用场景。它们具备灵活的电流限值设置、快速的过电流响应和完善的保护机制,非常适合作为便携设备的电源管理单元。强烈推荐用于各种电子系统的电源管理和保护需求。

FPF2195BUCX参数

参数
拓扑 高端
驱动数量 -
长*宽*高 1.48mm*980μm*330μm
通用封装 UFBGA-6,WLCSP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FPF2195BUCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FPF2195BUCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FPF2195BUCX FPF2195BUCX数据手册

FPF2195BUCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.3772 ¥ 3.2463
500+ $ 0.3737 ¥ 3.2168
1000+ $ 0.3632 ¥ 3.0693
5000+ $ 0.3632 ¥ 3.0693
库存: 1026380
起订量: 309 增量: 1
交货地:
最小起订量为:300
合计: ¥ 973.89
直接购买
加入购物车
